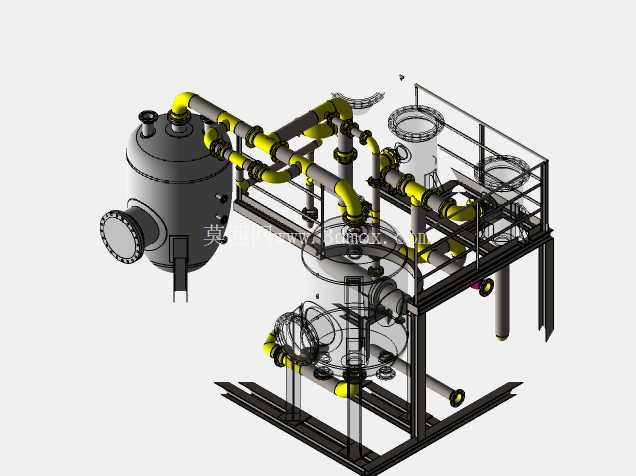

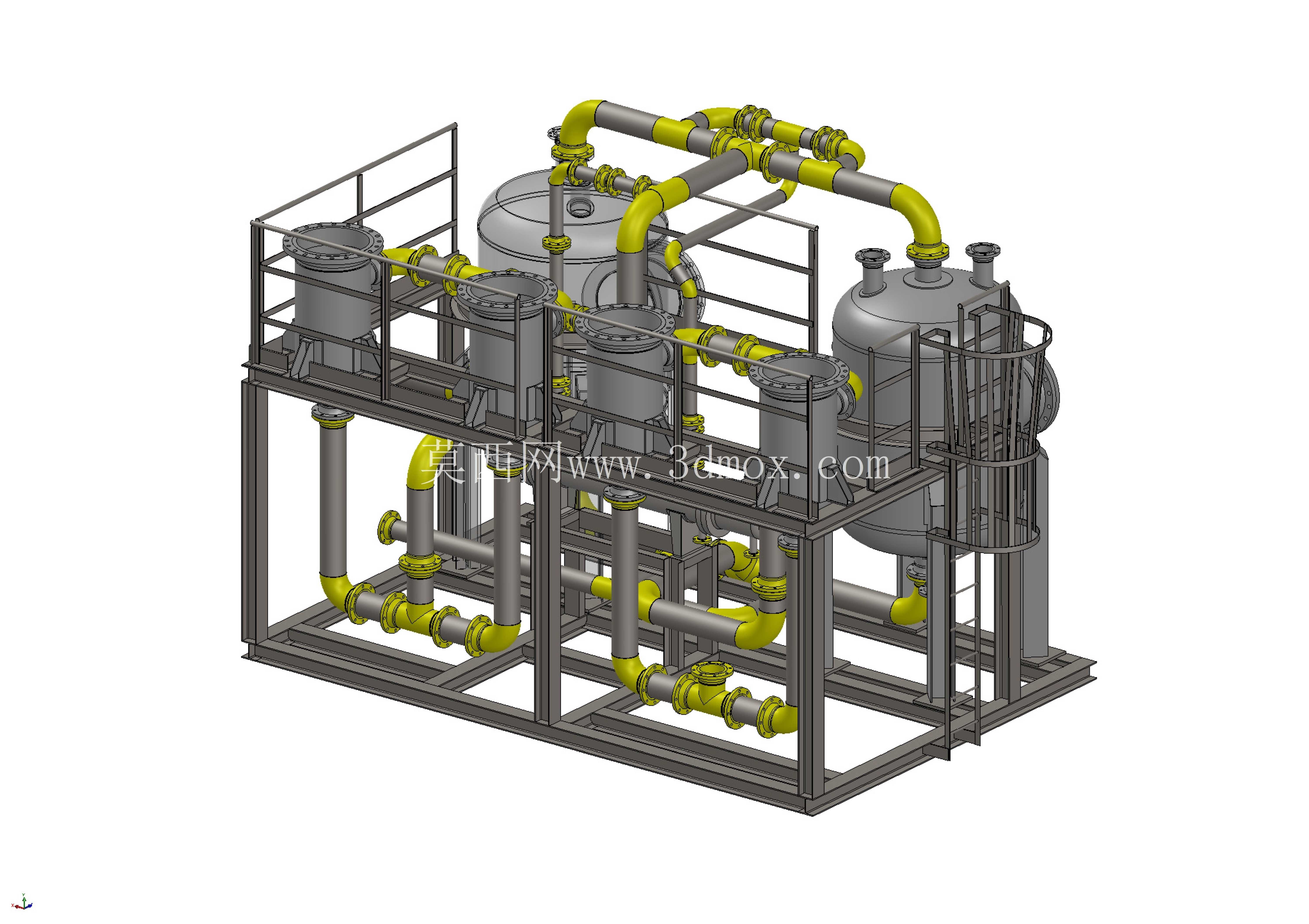

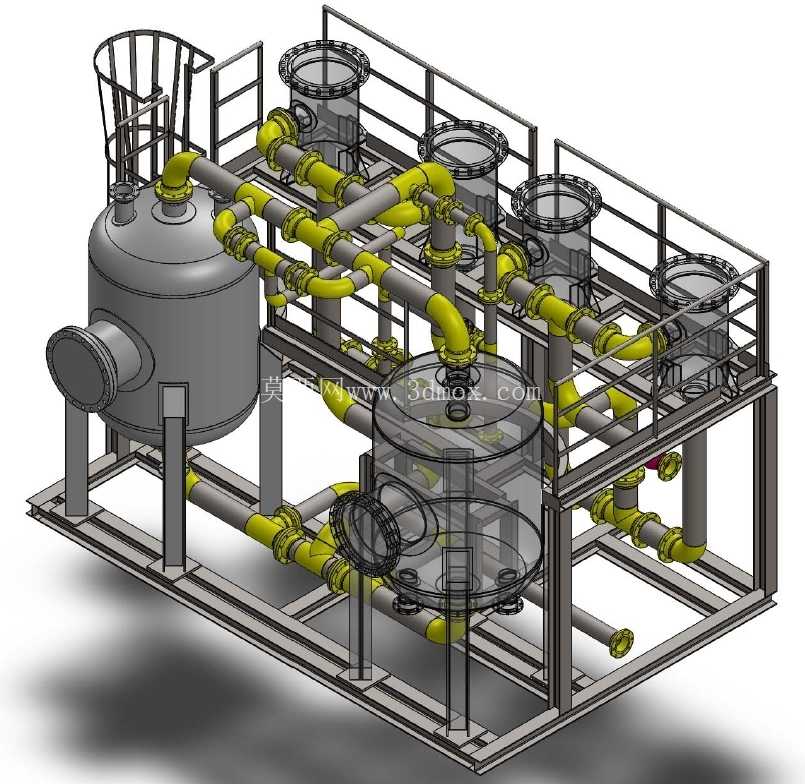

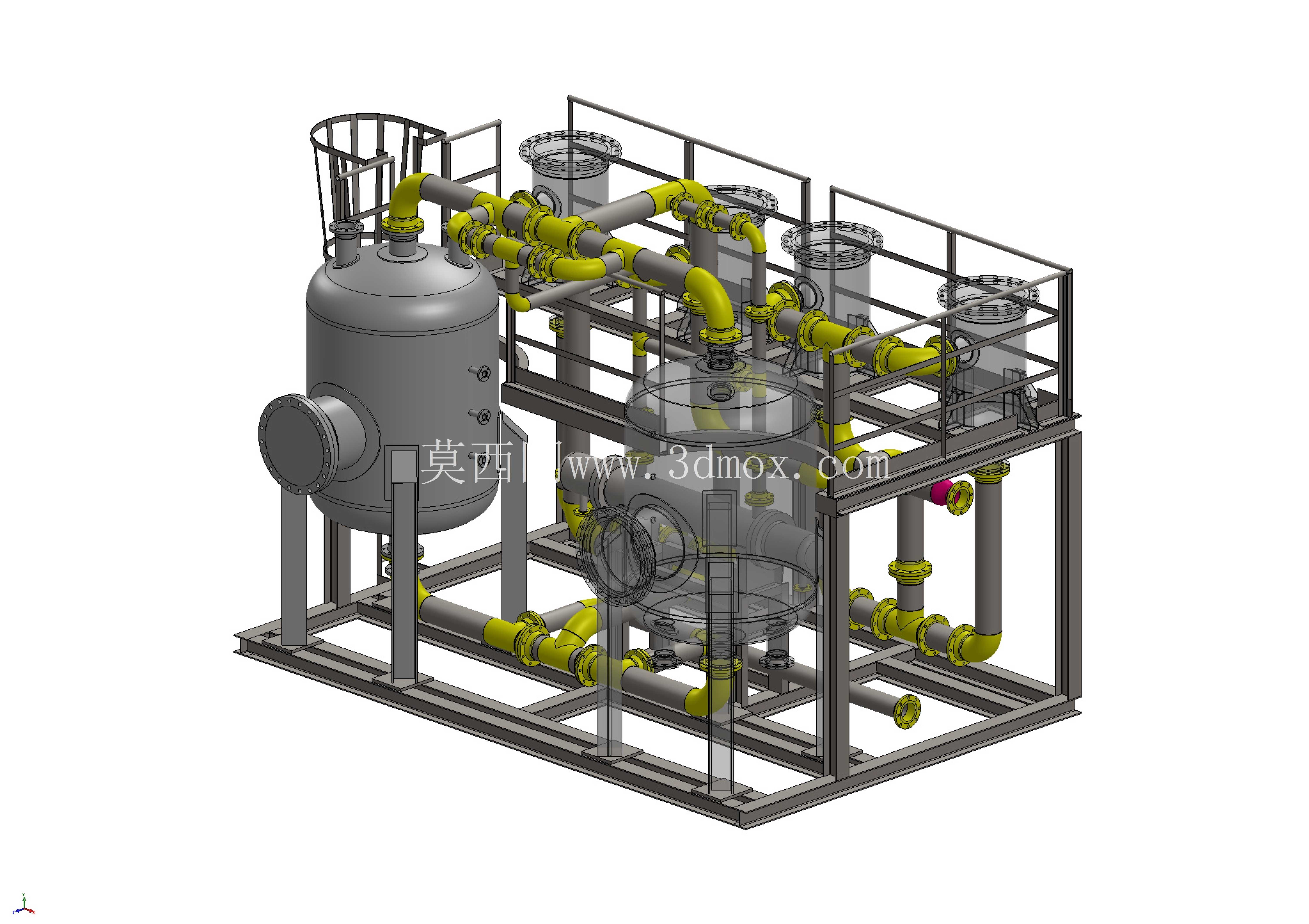

撬装式压缩空气干燥净化集成装置

　　这套集成式气源处理装置，主要面向工业现场压缩空气后端净化干燥环节设计，常见于气动生产线、精密仪表供气、喷涂作业车间这类对气源露点、含杂量有明确要求的场景，整套设备采用撬装集成结构，所有罐体、管路、阀组都整合在统一的型钢焊接底座上，现场安装不需要额外搭建复杂支架，只需要对接进气、出气主管道以及排污管路即可投入使用，能大幅缩短现场施工周期，也方便后期整体移位调整。

　　从结构布局来看，设计阶段优先考虑了操作维护的可达性，底座周边预留了足够的巡检通道，罐体顶部的操作阀组位置设置了可拆卸式护栏爬梯，日常操作阀门、更换过滤元件不需要额外搭设登高设施；管路排布采用分层设计，黄色标识的工艺管道沿支架上层排布，排污、辅助管路沿下层布置，不同功能管路之间预留了足够的安装间隙，后期做保温、检修拆卸都不会出现干涉问题。设备核心功能是去除压缩空气中夹带的液态水、油雾以及固体杂质，通过罐体内部的吸附、过滤介质实现气源干燥，多罐体并联的结构可以实现连续供气，不需要停机切换，适配生产线不间断运行的需求；管路上配置的多组阀门可以实现单罐体离线再生、检修，不影响整套设备的正常供气能力。

　　从安装边界来看，整套撬体的底座采用标准型钢焊接成型，长宽尺寸适配常规工业厂房的门廊、货运电梯通行要求，不需要在设备进场时额外拆除墙体或者改造通道；设备总高度控制在常规厂房层高允许的范围内，顶部预留的吊装耳板可以直接配合车间行车完成整体吊装，不需要额外制作吊具。设计过程中对管路应力做了充分校核，所有管道转弯处都采用标准弯头连接，焊缝位置预留了探伤操作空间，管道与罐体连接部位都做了加强处理，避免长期带压运行出现焊缝开裂问题；阀组的安装位置全部朝向巡检通道侧，日常开关阀门、观察运行状态都不需要探身到设备内部，降低操作风险。

　　罐体支座采用鞍式结构与底座横梁连接，连接位置预留了热胀冷缩的位移间隙，避免温度变化产生的应力拉扯罐体焊缝；管路上的支架都采用可调式管卡，后期如果出现管路微量位移，可以方便调整固定位置，不需要重新焊接支架。这套装置的结构设计充分考虑了工业现场的实际使用需求，没有冗余的装饰性结构，所有部件都服务于功能实现与维护便利性，不管是新建气源站配套还是老旧气源系统改造，都可以直接对接现有管网，不需要对原有系统做大规模改动。
