3/8英寸NPT螺纹黄铜立式止回阀结构

在小型气动回路、家用净水水路、低压燃油输送、实验室气路分配这类对管路逆流防护有要求的场景里，小通径止回阀的选型往往容易被忽略，很多设计人员在布管时只关注通径和压力等级，忽略了安装空间、接口匹配度以及阀件自身流阻对整个回路的影响，这款3/8" NPT接口的黄铜止回阀，就是针对这类紧凑安装场景做的结构设计。

从实际使用场景来看，这类小通径止回阀常被用在设备末端的支路上，比如点胶设备的供料支路，防止胶水回流污染料罐；或是小型空压机的出气支路，避免停机后管路带压气体反冲损坏泵头；也常见于家用软水机、净水设备的进出水路，防止水锤倒流影响滤芯寿命。这类场景的共性是安装空间局促，管路排布密集，不允许阀件有过大的外凸结构，同时接口需要和常规美标锥螺纹管路直接匹配，不需要额外转接头减少泄漏点。

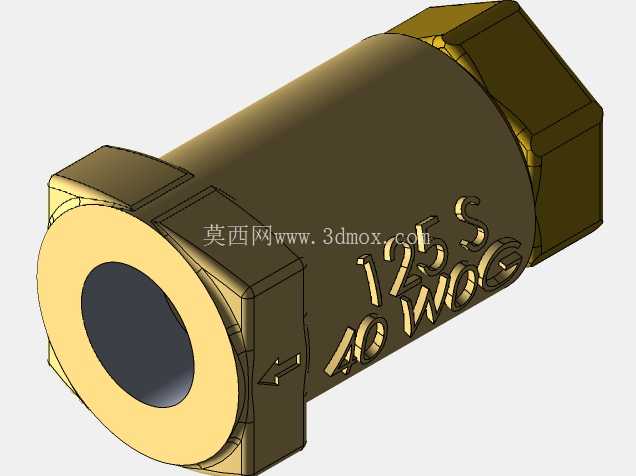

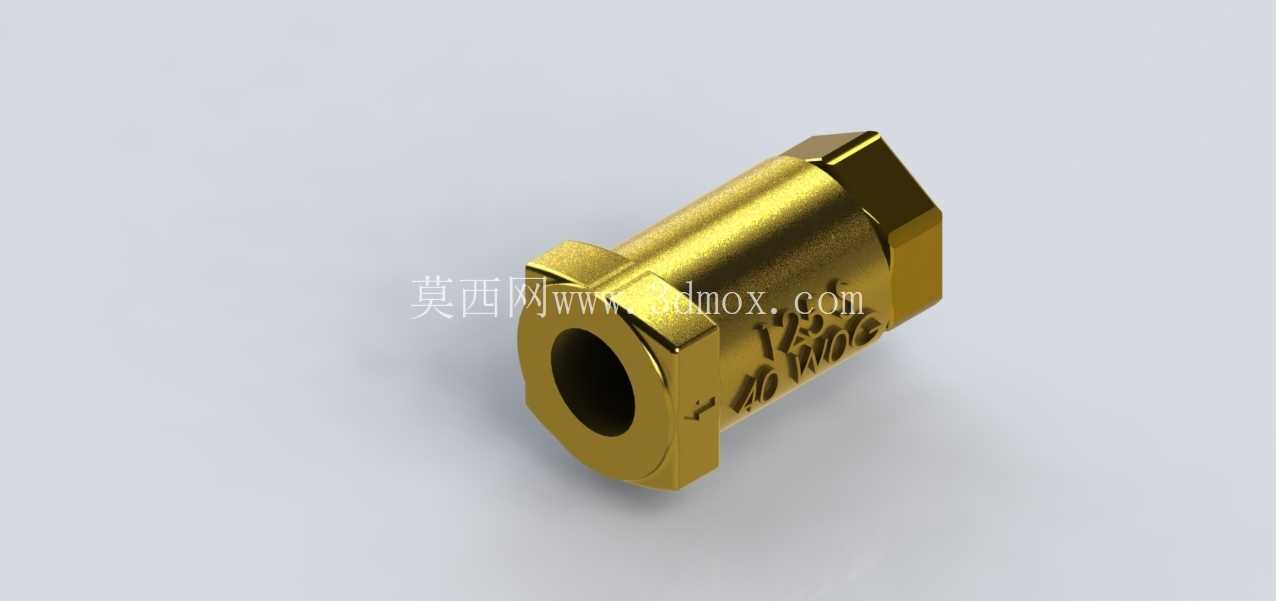

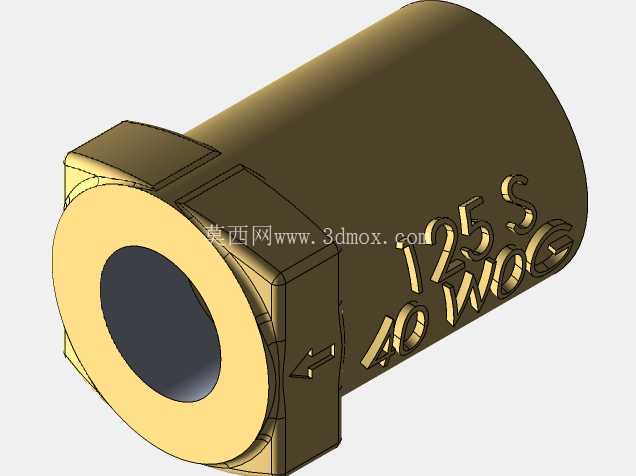

这款阀件采用黄铜锻压成型的本体结构，整体呈轴向对称的柱状布局，中部设计有六角扳拧位，刚好适配标准开口扳手的咬合尺寸，安装时不需要额外定制工装，用常规活动扳手或者开口扳手就能完成拧紧作业，六角位的厚度做了加厚处理，避免拧紧力矩过大时出现扳拧崩边的问题。两端的NPT锥螺纹严格遵循美标锥管螺纹的密封锥度设计，安装时配合生料带或者螺纹密封胶就能实现可靠的压力密封，不需要额外加装密封垫片，减少了装配零件数量。

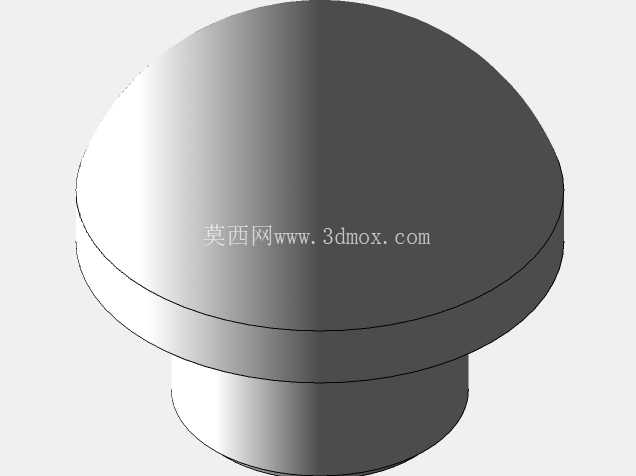

从内部功能结构来看，这款止回阀采用升降式阀芯结构，介质正向流通时，流体压力克服内置弹簧的预紧力推开阀芯，形成通畅的流道，流道截面做了圆弧过渡处理，尽可能减少介质流通时的局部阻力，避免小通径下出现流道截流导致的压力损失过大问题；当介质出现反向流动趋势时，弹簧预紧力叠加反向介质压力会将阀芯紧紧压在阀座密封面上，实现逆流截断，密封面采用锥面配合结构，相比平面密封有更好的自定心效果，即使长期使用出现轻微磨损，在压力作用下也能自动补偿密封间隙，降低内漏概率。

设计过程中首先确定的是安装边界尺寸，因为3/8" NPT螺纹的大径有固定标准，阀体外径不能超过六角扳拧位的外接圆直径，否则会导致相邻管路的安装扳手空间不足，轴向长度也做了严格控制，比同通径的球阀长度缩短近三分之一，适合在密集排布的阀岛、管路汇流板上安装。本体的黄铜材质选择了铅黄铜牌号，兼顾切削加工性能和耐腐蚀性，适配水、低压气体、轻质燃油等多数常规流体介质，不会出现普通铸铁件长期使用后的锈蚀卡滞问题。

在建模细节处理上，扳拧六角的棱边做了微小的倒角处理，避免加工和安装过程中出现锐边割手的问题，同时也能减少电镀或者表面处理时的边角积液问题。阀体表面的标识区域做了微凹的平面设计，用来标注压力等级、通径和介质流向箭头，安装时可以直观判断阀件的安装方向，避免装反导致功能失效。进出口的流道口做了倒角导向，和管路对接时更容易对准螺纹，不会出现螺纹错牙导致的密封失效问题。

很多初次做小管路设计的人员容易在止回阀选型上踩坑，比如选了接口不匹配的阀件需要加装转接头，导致整体安装长度超出预留空间，或是选了弹簧预紧力过大的阀件，导致正向流通时压力损失过大，前端泵的负载升高。这款阀件的弹簧预紧力做了适配低压场景的调校，正向开启压力仅需几十千帕，即使是小功率的微型泵也能顺利顶开阀芯实现介质流通，同时反向密封压力可以覆盖1MPa以内的常规工况，满足多数民用和小型工业设备的使用需求。

从安装维护角度来说，这款阀件的结构没有易损的外露零件，整体为一体式装配结构，不需要日常拆解维护，正常工况下使用寿命可以达到上万次开关动作，即使出现阀芯卡滞的情况，因为整体成本较低，也可以直接整体更换，不需要单独采购配件维修，降低了后期运维成本。在三维建模过程中，所有配合尺寸都严格遵循相关行业标准，螺纹参数、扳拧位尺寸、轴向安装长度都和实物零件保持一致，导入装配体后可以直接用来做管路干涉检查，模拟实际安装时的扳手空间预留，避免后期生产装配时出现空间不足无法拧紧的问题。
