法兰连接式手动截止阀完整装配结构

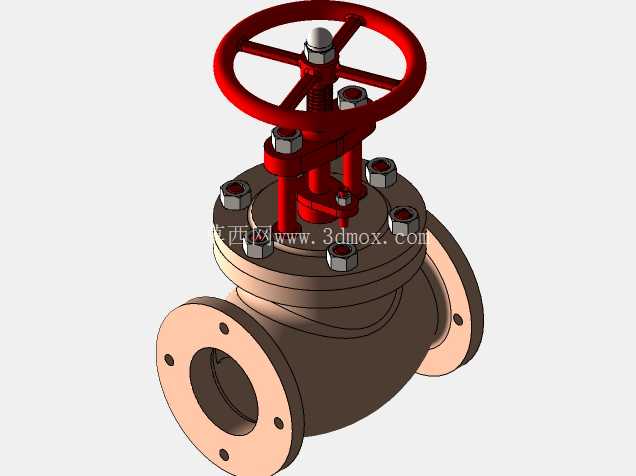

　　在工业流体输送管网、化工工艺管线、市政给排水系统以及中小型热力输送回路中，手动法兰截止阀是应用频次极高的截断类控制部件，这类部件的核心作用是通过手动操作实现管路内介质的通断控制，相比闸阀其密封面受介质冲蚀磨损更小，同时具备一定的流量调节能力，适合在需要频繁启闭、对截断密封性有较高要求的管段使用。这套截止阀的三维装配结构完整还原了实物的所有组成部件，从顶部操作端到底部阀体流道，每一处连接结构、配合公差都按照实际工业产品的设计逻辑搭建，能够直接用于结构校核、装配模拟以及教学演示场景。

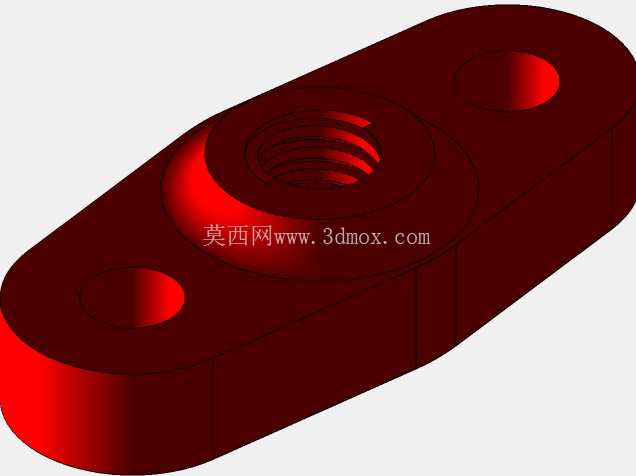

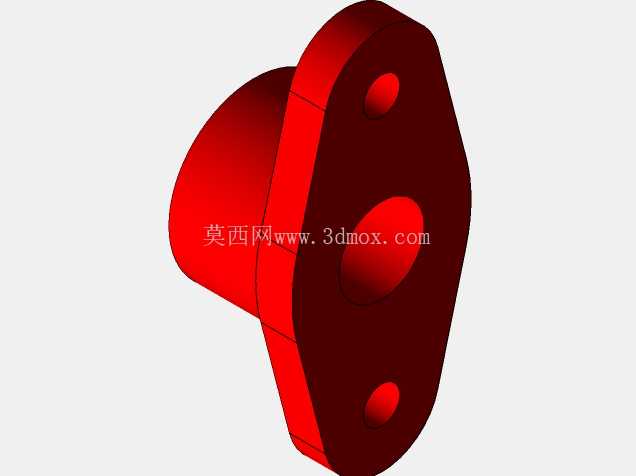

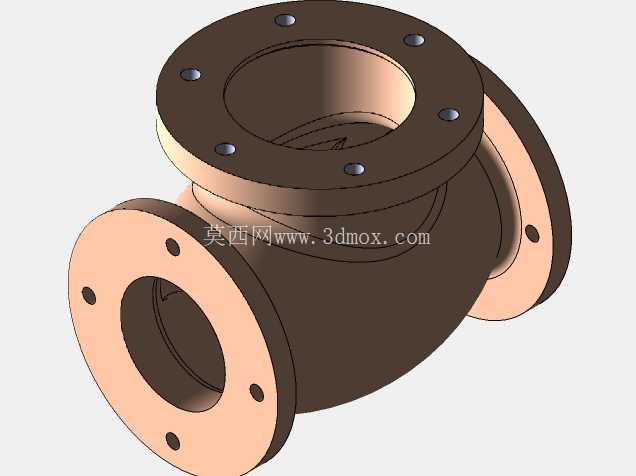

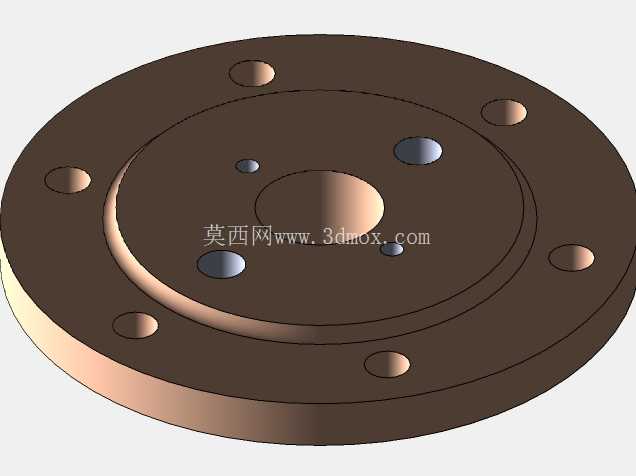

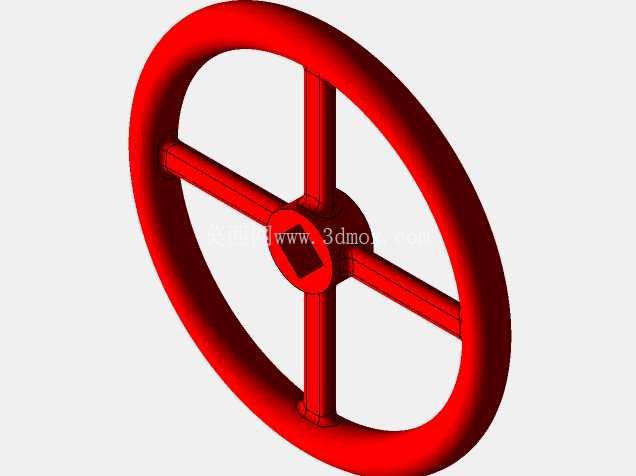

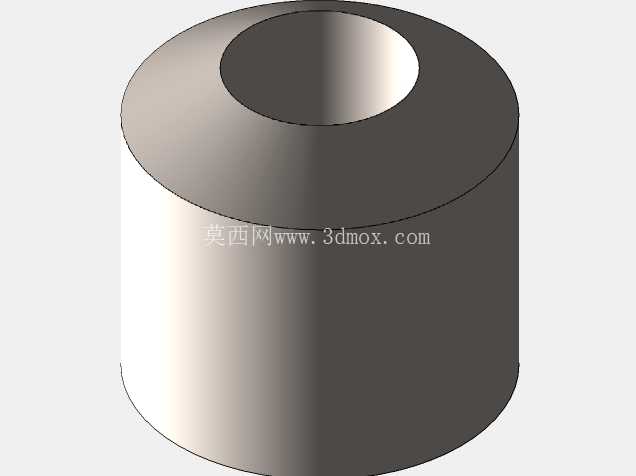

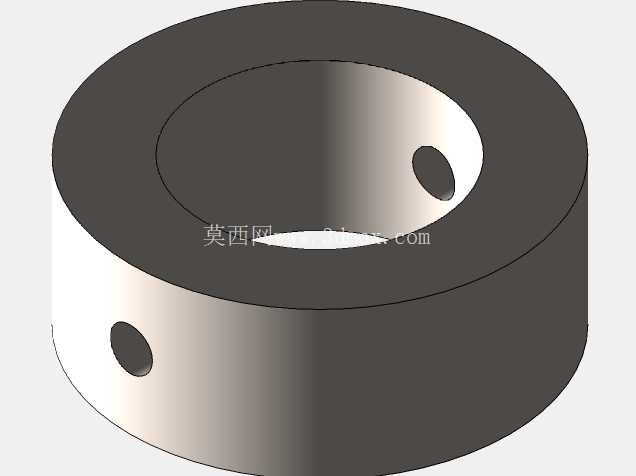

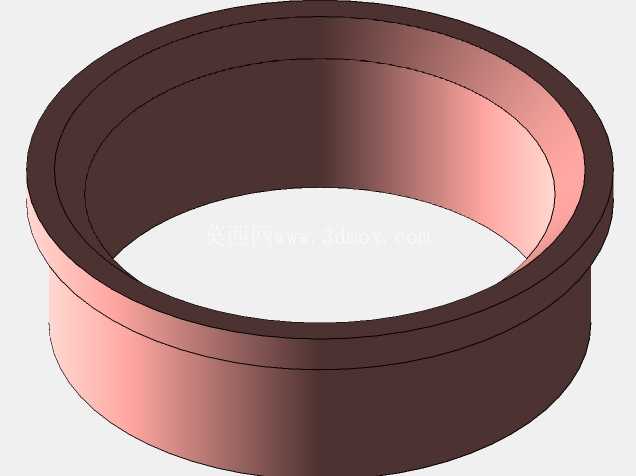

　　从结构设计逻辑来看，这套截止阀采用直通式流道布局，介质从阀体一侧法兰进入，经过阀瓣与阀座形成的密封面后从另一侧法兰流出，整体流道走向呈低进高出的布局，这种设计能够在阀门关闭状态下让介质压力作用在阀瓣下方，降低操作手轮的启闭力矩，同时也能保证阀杆位置的填料密封处于相对低压的工作环境，减少介质外漏的概率。顶部操作端采用轮辐式手轮结构，手轮通过方榫连接与阀杆上端固定，转动手轮时阀杆会在阀盖上部的梯形螺纹副带动下做上下直线运动，进而带动下端的阀瓣完成启闭动作，梯形螺纹的选型兼顾了传动效率与自锁性能，能够在阀门开启到任意开度时保持位置稳定，不会因为介质压力波动出现自行移位的问题。阀盖与阀体之间采用法兰式螺栓连接，连接面处设置密封垫片，多组六角螺栓沿连接法兰圆周均匀布置，能够保证连接面的压紧力均匀分布，避免出现局部密封失效导致的介质渗漏。阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖配合螺栓压紧填料，实现阀杆活动部位的动密封，这种密封结构在实际运维中可以通过调整压盖螺栓的压紧力来补偿填料磨损带来的密封间隙，不需要拆解阀门主体就能完成密封维护，大幅降低现场运维的工作量。

　　从安装边界来看，阀体两端的连接法兰采用标准法兰尺寸，法兰上的螺栓孔沿圆周均匀分布，能够直接与同压力等级、同公称通径的管路法兰配对安装，不需要额外加工过渡连接件；阀门整体的安装高度从手轮顶端到阀体底部的尺寸满足常规管廊、工艺管线的安装空间要求，手轮的操作半径预留了足够的手动操作空间，不需要额外加装操作辅助机构就能完成启闭操作。在功能特性层面，这套截止阀的阀瓣密封面采用平面密封结构，相比锥面密封其加工难度更低，密封面的贴合面积更大，在含有少量固体杂质的介质工况下也能保证可靠的截断密封，不会因为微小颗粒卡滞出现密封失效；阀杆的行程设计满足全开启状态下阀瓣完全抬离流道，不会对介质流动造成额外的节流阻力，降低阀门全开状态下的压力损失。

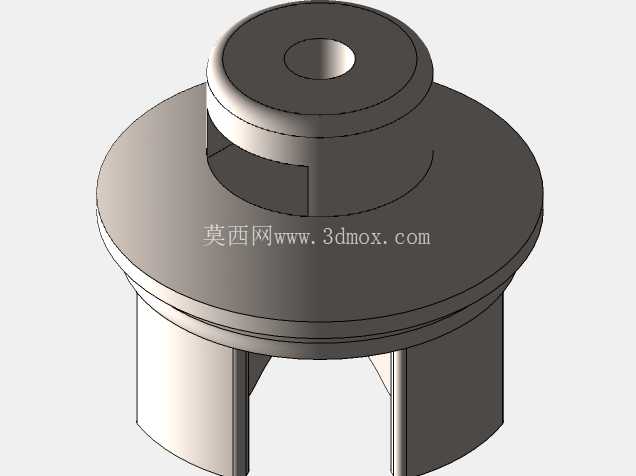

　　在实际选型应用中，这类手动法兰截止阀通常布置在管路的分支节点、设备进出口端，用于切断单条支路的介质供给，方便后续支路设备的检修与维护，相比球阀其调节精度更高，能够通过调整阀瓣的开启高度实现小范围的流量调节，适合在需要兼顾截断与粗略流量调节的工况下使用。建模过程中所有部件的配合关系都按照实际装配逻辑设置，包括螺栓与螺纹孔的配合、阀杆与填料函的间隙配合、手轮与阀杆的周向固定、阀瓣与阀杆的活动连接等，能够直接用于装配干涉检查、拆装流程模拟，也可以作为同类型阀门设计的参考基准，帮助结构设计人员快速完成类似产品的方案迭代，减少重复建模的工作量。
