七英寸臂长四旋翼无人机机架结构设计

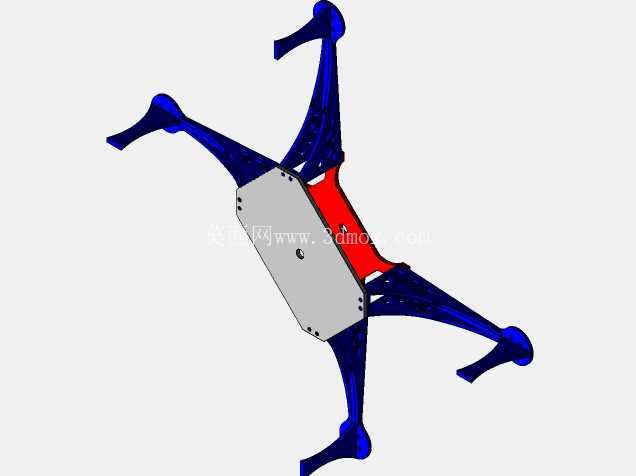

这套四旋翼机架结构，核心适配臂展7英寸的小型多旋翼飞行平台，整套结构覆盖了从机身上板、机臂到核心安装区域的完整作业组件，可直接作为小型无人机的主体承载框架使用。从实际应用场景来看，这类小尺寸四旋翼机架，既可以搭载轻量化航拍模组完成室内外近景拍摄、管线巡检的低空作业任务，也能搭配微型作业末端完成小载荷物料投递、环境监测数据采集等工作，在消费级航拍、小型作业无人机领域都有明确的适配空间。

设计思路上，整套结构优先考虑了飞行过程中的受力平衡与轻量化需求，四个机臂采用对称式X型布局，每个机臂的末端预留了动力单元的安装位，可直接适配对应规格的无刷电机与螺旋桨，机臂与中心机身的连接区域做了加强筋结构处理，能够抵消飞行过程中电机运转产生的振动，避免振动传递到中心舱内的飞控、电池等核心部件，影响飞行稳定性。中心机身区域采用上下板夹合的结构形式，上板预留了飞控模块、GPS模块的安装定位孔，中间夹层区域可放置电池、电调等元器件，安装边界经过精准校核，能够容纳常规规格的2S-3S锂电池与对应四路电调，不会出现元器件干涉的问题。

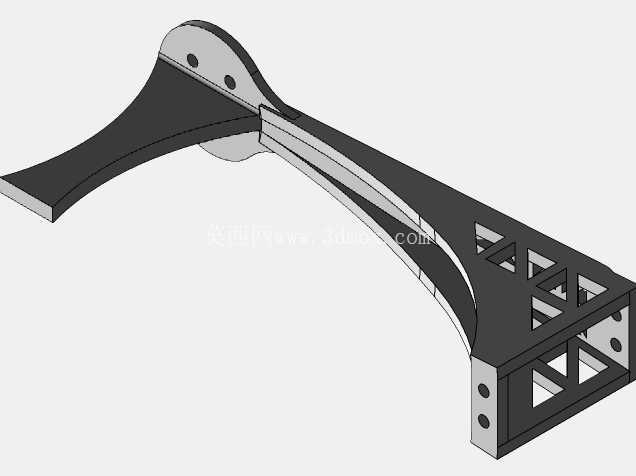

从结构细节来看，机臂采用了流线型的截面设计，既能够降低飞行过程中的空气阻力，也能在保证结构强度的前提下尽可能减少材料用量，降低整机自重，提升续航表现。中心板的边角做了圆弧过渡处理，既能够避免尖锐边角在装配、使用过程中造成磕碰损伤，也能减少飞行过程中的扰流。机臂末端的电机安装位做了平面度校核，保证电机安装后轴线与机臂平面垂直，避免螺旋桨旋转时产生不必要的分力影响飞行姿态。整套结构的安装孔位都做了统一的规格适配，可直接使用标准紧固件完成装配，不需要二次加工修改，装配流程符合常规无人机的组装逻辑，从机臂与中心板的连接，到动力单元、航电设备的固定，都有明确的定位基准，能够有效降低装配误差。

在实际使用层面，这套机架的尺寸边界控制合理，7英寸的臂长搭配对应尺寸的螺旋桨，整机对角线尺寸控制在小型无人机的常规范围内，既能够保证足够的升力冗余，也不会因为尺寸过大影响便携性。结构的受力路径经过优化，飞行过程中螺旋桨产生的拉力通过机臂直接传递到中心机身的夹合结构，再分散到整个中心板区域，避免局部应力集中导致的结构损坏，即使在小幅坠机的情况下，加强筋结构也能分散冲击力，降低机臂断裂的概率。中心舱的内部空间做了分区规划，电池放置区域靠近整机重心位置，能够减少飞行过程中重心偏移对姿态控制的影响，飞控安装位设计在中心板的几何中心位置，保证惯性测量单元的采集数据准确，为飞行控制系统提供可靠的安装基准。
