台式机机箱轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类标准尺寸的轴流散热风扇是接触频次极高的部件，多数人对它的认知停留在“装在机箱上吹风”，但实际落地到结构匹配、风道设计环节，每一处边框造型、叶片弧度、出线位置的设计都直接影响整机散热效率与装配兼容性。从应用场景来看，这类风扇并不局限于台式电脑机箱，工业控制机柜、嵌入式计算设备、小型电源模块、桌面级3D打印机的散热位都能见到同结构产品的身影，核心作用是建立定向空气流道，将密闭腔体内积聚的热量通过空气置换带出，避免电子元器件因长期超温出现性能降频、寿命折损甚至烧毁的问题。

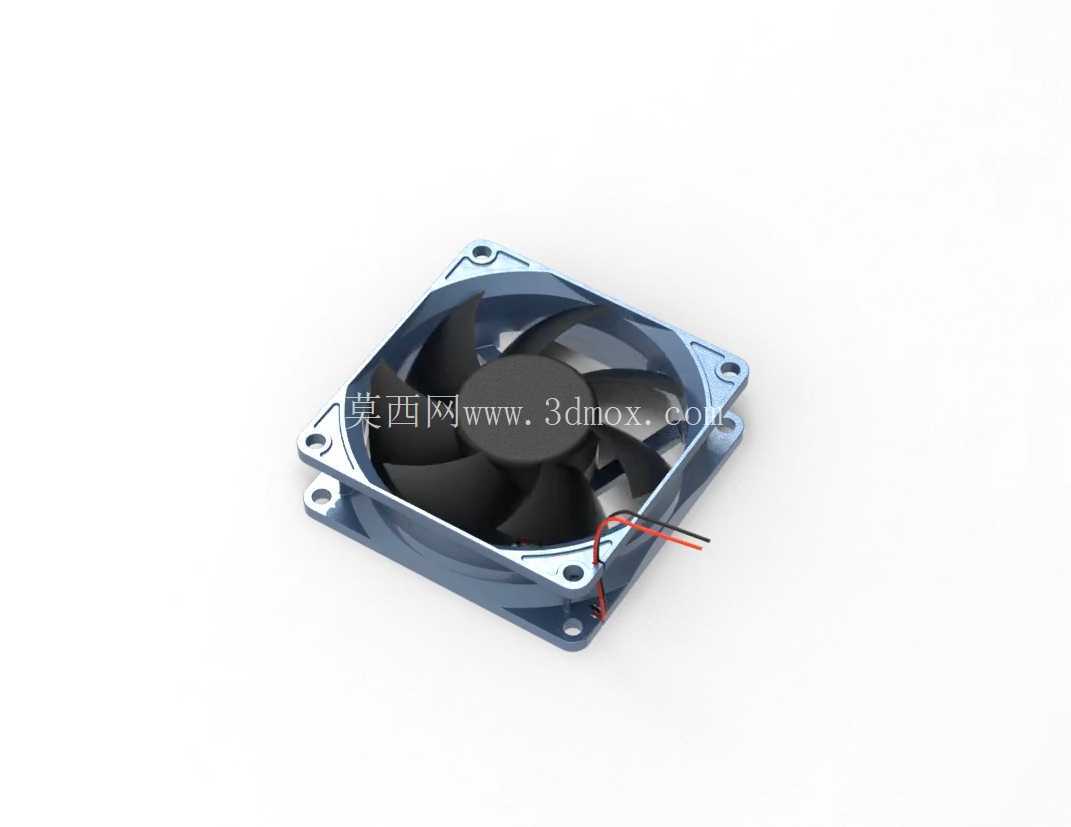

　　从功能特性上拆解，这款风扇采用外框一体式注塑成型结构，四个角预留的标准安装孔位是行业通用的孔距规格，适配绝大多数机箱、散热冷排、设备通风位的安装点位，安装时不需要额外做孔位改制，直接用对应规格的自攻螺丝或者橡胶减震钉就能完成固定。外框的加强筋结构沿着四角延伸到边框主体，既可以降低注塑成型后的收缩变形量，也能在风扇长期运行产生振动时，避免边框出现应力开裂，同时外框的内圈做了微导角处理，能减少进风端的气流紊流，降低风切产生的运行噪音。叶片部分采用七叶大倾角曲面设计，和传统五叶结构相比，同转速下能推动更大的空气流量，同时叶片的曲面弧度经过流道优化，叶片边缘做了薄化切边处理，能打散叶片边缘的涡流，进一步降低运行时的气动噪音，适配对噪音控制有要求的家用、办公场景使用。中心的轮毂部分内置驱动电路板与轴承结构，出线位置从边框一角的预留槽位引出，避免线材突出框体影响安装贴合度，出线处做了防拉扯的应力缓冲结构，装配时扯动线材不会直接拉扯到内部焊点，提升长期使用的可靠性。

　　做三维建模时，这类风扇的设计思路需要优先匹配安装边界条件，首先要锁定外框的外形尺寸与安装孔位的中心距，确保和通用安装位的适配性，其次要预留出线槽的空间，避免和机箱上的其他结构件产生干涉；叶片建模时不能只做外观曲面，要结合轴流风机的气动特性调整叶片的安装角与扭转弧度，确保气流方向垂直于安装平面，避免出现斜吹、漏风的问题。实际选型装配时，还要注意风扇的厚度尺寸，不同厚度规格的风扇适用的安装空间不同，比如薄型风扇适合紧凑型小机箱，厚框风扇的风压更高，适合搭配密集鳍片的水冷排或者防尘网使用；安装时如果搭配减震胶钉，可以进一步降低风扇振动传递到机箱产生的共振噪音，进出风方向的选择也要结合整机风道走向，通常前进后出、下进上出的风道布局能最大化发挥风扇的散热效率，避免气流在机箱内部形成紊流短路。另外这类风扇的供电接口通常采用标准的大4D或者小3P/4P接口，建模时如果要做整机装配，还要预留接口的插接空间，避免线材弯折角度过大影响使用寿命。很多新手做结构设计时容易忽略风扇的进风空间预留，直接把风扇贴在硬盘架或者其他结构件上，会大幅降低进风面积，导致散热效率骤降，通常需要在风扇进风侧预留至少10mm以上的无遮挡空间，才能保证风扇的标称风量能够正常发挥。
