异径外螺纹黄铜管路连接接头结构

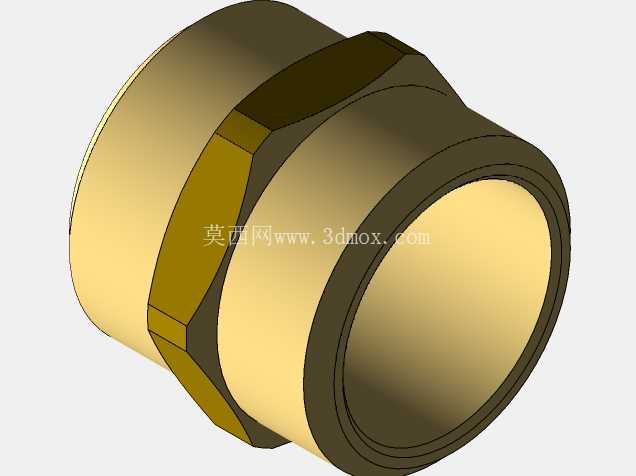

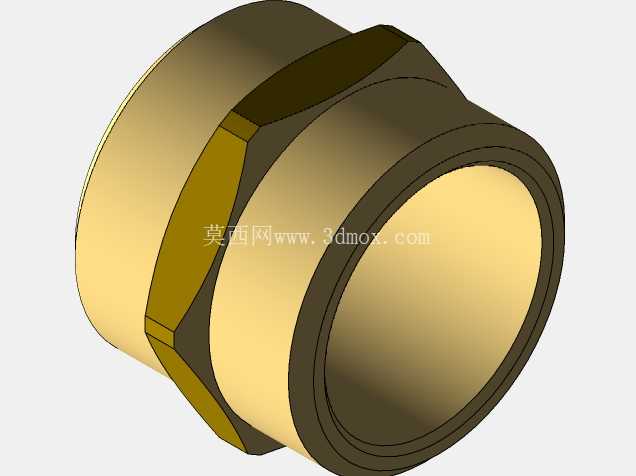

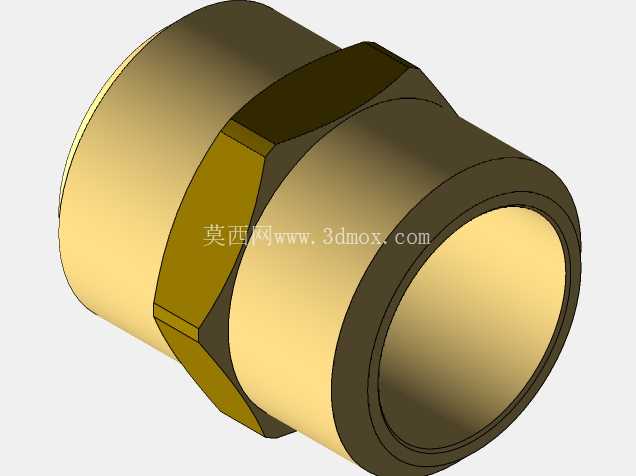

　　接头中部设计有外六角拧动结构，六角对边尺寸符合常规管钳、活动扳手的夹持标准，现场安装时无需定制专用工装，使用常规管路安装工具即可完成拧紧作业，六角结构的棱边做了小倒角处理，避免安装过程中棱边割伤操作人员，也能减少工具夹持时的应力集中，防止拧紧力矩过大导致接头本体开裂。接头的螺纹加工精度符合55度非密封管螺纹的公差要求，螺纹牙型饱满无断牙、烂牙缺陷，安装时配合生料带或液态密封胶即可实现可靠的静密封，可承受1.6MPa以内的常规水路、低压油路的工作压力，适配0-80摄氏度的常规流体输送工况。在民用给排水、家装水暖、小型工业流体输送管路的布设作业中，不同通径管路的过渡连接是现场施工最常遇到的工况，这类异径螺纹接头就是为解决该类场景的连接需求设计的。从结构上看，该接头采用一体式黄铜锻压成型结构，两端分别加工G1、G3/4、G1/2三种规格的管螺纹，可实现三种不同通径管路之间的直接转接，无需额外搭配补芯、变径套等零散配件，能有效减少管路连接节点的数量，降低渗漏风险。

　　从设计思路上，该接头采用等强度壁厚设计，不同通径段的壁厚根据对应管路的额定工作压力做匹配，大口径端壁厚略大于小口径端，既保证整体结构强度满足管路压力要求，又尽可能控制接头整体重量，减少黄铜材料的消耗，控制制造成本。接头的端面加工有平整的密封贴合面，当搭配密封垫片使用时，也可实现端面密封连接，适配不同的管路安装需求。安装边界方面，该接头的最大外轮廓尺寸由中部六角结构决定，安装时需预留足够的扳手操作空间，以G1端为基准的话，六角外接圆直径约32mm，扳手拧动所需的径向操作空间不小于40mm，接头轴向总长度约38mm，管路布设时需提前预留对应的安装长度，避免因空间不足导致无法完成拧紧作业。

　　接头的内孔过渡段采用圆弧过渡结构，没有直角突变，流体经过时的局部阻力更小，可减少管路系统的压力损失，降低流体输送过程中的能耗。黄铜材质本身具备较好的耐腐蚀性和抗锈能力，在民用自来水、采暖热水的输送环境下，长期使用不会出现锈蚀堵塞管路的问题，也不会对水质造成二次污染，符合家装水暖系统的使用要求。在实际工程应用中，这类接头常被用于家装热水器进出水管路转接、暖气片供回水管路变径、小型气动系统管路异径连接、家用净水设备管路对接等场景，相比采用多个同径接头加补芯的连接方式，一体式异径接头的连接点更少，长期使用的可靠性更高，后期维护的成本也更低。

　　建模过程中，螺纹部分采用装饰螺纹线加简化牙型的处理方式，既保证装配时的尺寸匹配准确，又能控制模型的文件体量，方便在整体管路装配体中调用，不会导致装配体文件过大卡顿。六角结构的建模严格遵循五金件的通用公差标准，对边尺寸的公差控制在h12级别，保证虚拟装配时扳手模型可以正常夹持，模拟实际安装过程的干涉检查。接头的内外表面均做了圆滑过渡处理，没有尖锐的棱角，既符合实际产品的加工工艺要求，也避免在装配仿真过程中出现不必要的干涉误判。
