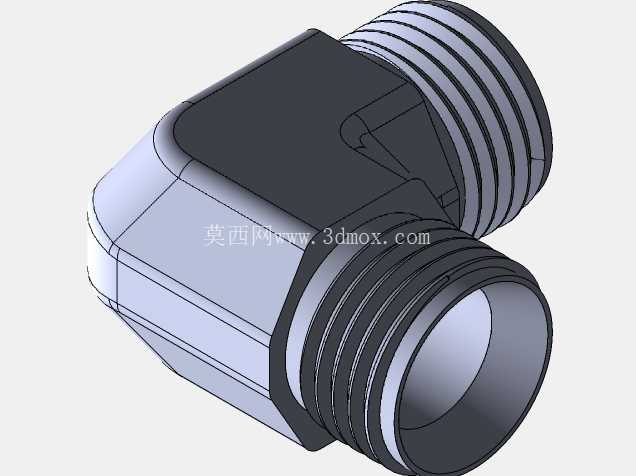

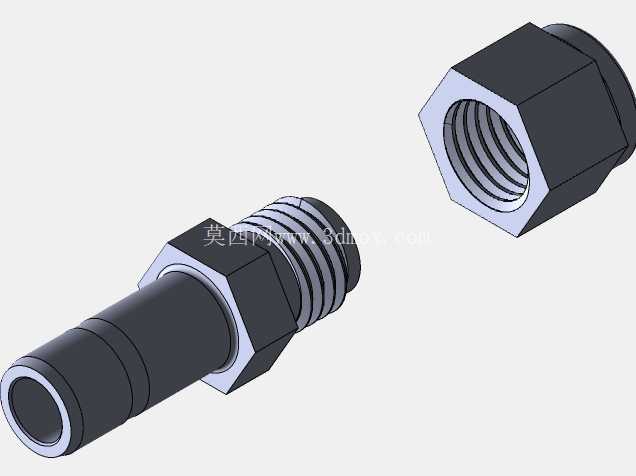

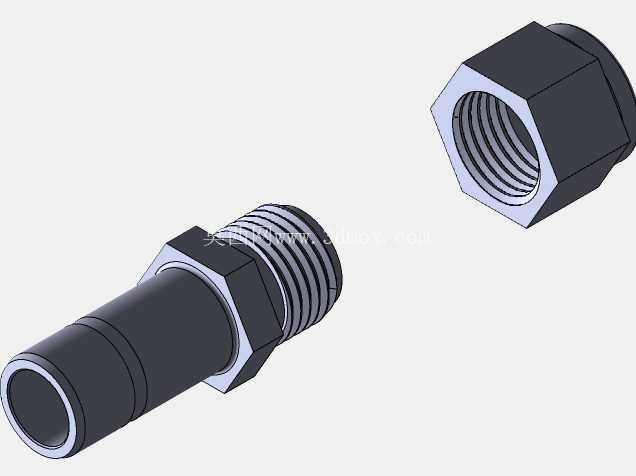

90度外螺纹直角液压管路连接接头

　　在流体输送管路的布设场景中，经常会遇到管路需要直角转向的安装需求，尤其是在空间紧凑的设备内部、液压站阀组周边、气动控制单元的管路排布中，直通过渡接头无法满足转向要求，这时候90度外螺纹弯头就成为管路连接的核心基础元件。这类接头两端均采用外螺纹结构，不需要额外搭配过渡转接头就可以直接与带内螺纹的阀块、管路端口、设备接口完成连接，能够在有限的安装空间内完成管路90度转向，大幅压缩管路布设所需的空间占比，避免长距离管路弯折带来的通径缩减、应力集中问题。

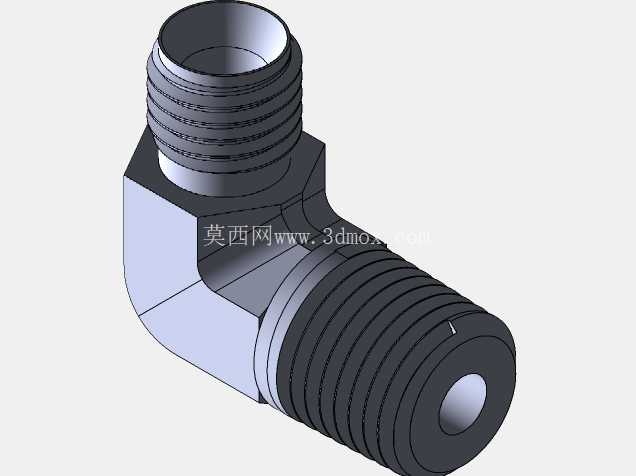

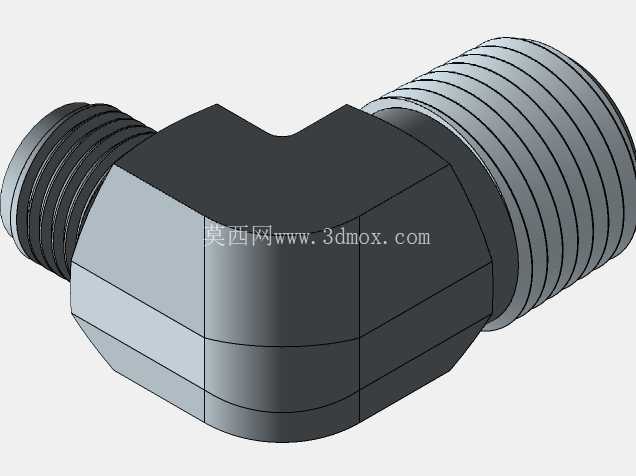

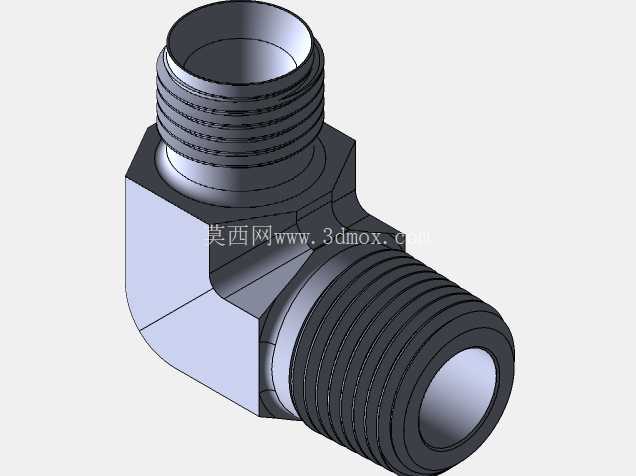

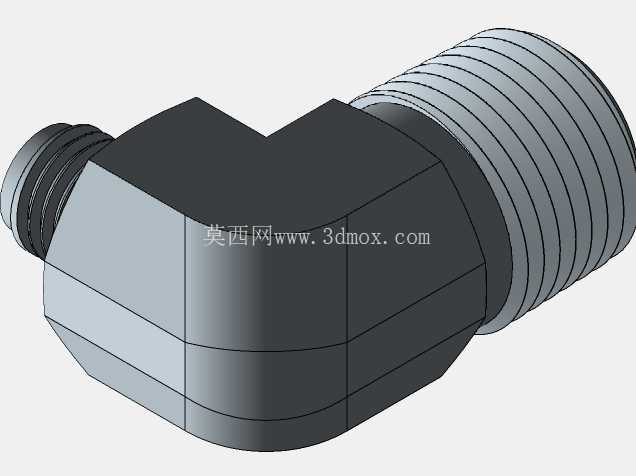

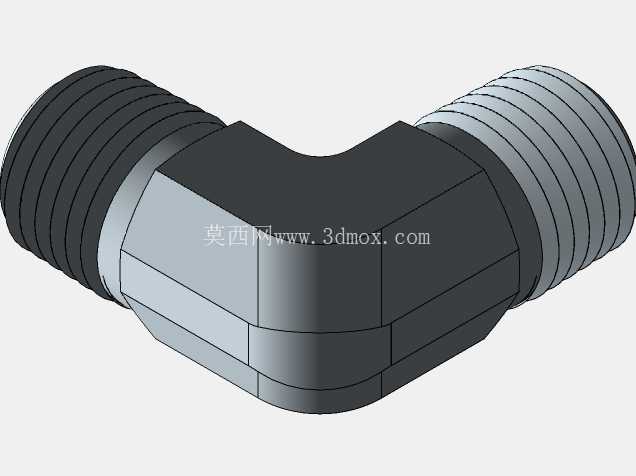

　　从结构设计层面来看，这类直角接头的主体采用L型等径通腔结构，两端的螺纹段长度经过实际安装场景验证，既能够保证螺纹啮合长度满足密封与抗拉拔要求，又不会因为螺纹过长导致安装后端部顶触对接件内部腔体，造成通流受阻。接头的转角位置采用大圆弧过渡的流道设计，而非直角锐边结构，这种设计能够大幅降低流体在转向位置的局部阻力损失，减少液压系统的压力损耗，同时也能避免气路系统中出现紊流、啸叫问题，长期使用过程中也不会因为流体长期冲刷转角位置造成局部冲蚀磨损，延长接头的整体使用寿命。

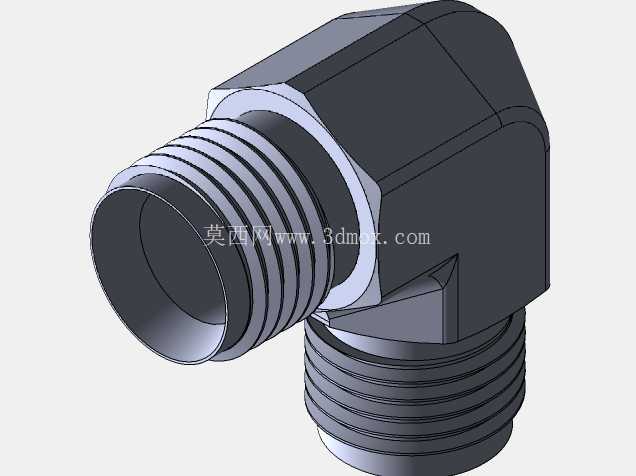

　　接头的六角拧动面设置在转角相邻的位置，安装时可以用普通开口扳手或者活动扳手直接卡持拧动，不需要额外的专用工装，在狭小的设备安装空间内也能完成拧紧操作，拧动过程中受力均匀，不会因为拧动受力造成接头主体变形。在实际选型应用中，这类接头需要匹配对应通径的管路规格，两端螺纹的牙型、螺距需要与对接端口完全一致，安装时可以根据输送介质的特性搭配对应的密封件，比如液压油场景搭配组合密封垫圈、气动场景搭配生料带或者O型圈，就可以满足不同压力等级下的密封要求。

　　从安装边界来看，这类接头安装完成后，两个接口的轴线呈严格90度垂直状态，安装前需要预留出扳手拧动的操作空间，同时要考虑对接管路的弯曲半径，避免管路对接后出现别劲、应力集中的问题，长期带压工作状态下，接头的主体材质需要满足对应介质的耐腐蚀要求，常规液压场景采用碳钢镀锌处理就可以满足防锈与强度要求，腐蚀介质场景可以更换为不锈钢材质的同结构接头。这类接头广泛应用在液压设备的阀组连接、气动控制系统的管路排布、润滑系统的油路转向、小型流体设备的内部管路连接场景中，相比采用多件直通接头加弯头拼接的方案，一体式的90度外螺纹接头减少了连接点位，也就降低了潜在的泄漏风险点，同时安装效率更高，整体结构更紧凑。建模过程中需要重点保证两端螺纹的同轴度、两个接口轴线的垂直度公差，流道的过渡曲面要顺滑无突变，螺纹的牙型参数要符合对应标准的尺寸要求，拧动面的对边尺寸要符合标准工装的尺寸公差，这样生成的三维模型才能够直接用于后续的装配干涉检查、管路布线仿真，也可以直接导出工程图用于生产加工。
