气动驱动三通换向控制阀结构设计

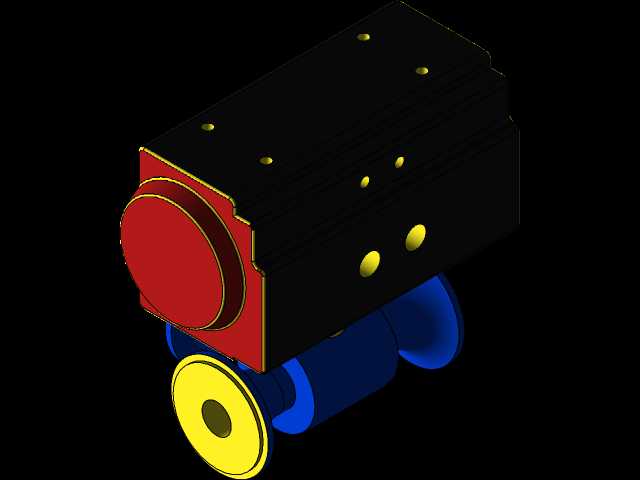

　　这款带气动执行机构的三通阀，主要面向流体管路系统的介质换向、分流与合流工况，在化工流体输送、水处理管路切换、轻工生产物料配比、暖通空调水路调控等场景中应用广泛，相比手动三通阀，它可通过气动信号实现远程自动控制，适配自动化产线的连续作业需求，无需人工近距离操作，能在高湿、有轻微腐蚀性介质的常规工业环境下稳定工作。从结构设计逻辑来看，上部的气动执行器采用活塞式气动驱动结构，外壳做了方正化的造型处理，表面的定位凸点用于装配时的端盖对位，避免内部活塞缸装配错位导致的行程偏差，执行器与下部阀体的连接采用标准法兰式对接结构，连接螺栓的孔位做了沉台处理，既保证连接强度，又能避免螺栓外露造成的磕碰损伤。

　　下部的三通阀体采用流道平滑过渡设计，三个接口的端面都做了标准连接法兰的密封槽结构，其中两个接口处于同一水平轴线，第三个接口垂直于该轴线布置，这种流道布局能让介质在换向过程中的压力损失控制在较低水平，避免直角流道带来的湍流冲击与管路振动。设计过程中，执行器的输出扭矩做了冗余匹配，针对不同公称压力的管路工况，执行器的活塞行程与弹簧复位力做了对应调校，保证在0.4-0.8MPa的常规工厂气源压力下，能可靠驱动阀芯完成90度回转动作，实现三个通路之间的快速切换，切换响应时间控制在1秒以内，满足高频次换向的作业需求。

　　安装边界方面，执行器顶部预留了信号反馈装置的安装位，可加装限位开关反馈阀门的开关状态，方便接入工厂的DCS控制系统；阀体的三个接口中心距做了标准化设计，适配同通径的常规管路安装间距，无需额外改动管路布局即可替换原有手动三通阀或电动三通阀，执行器侧面的气源接口采用标准内螺纹连接，适配常规气动管路的快插接头安装。从结构细节来看，执行器与阀体之间的阀杆密封采用多重填料密封结构，能避免介质顺着阀杆渗漏到执行器内部，同时阀杆做了防锈镀层处理，长期在潮湿工况下也不会出现锈蚀卡滞的问题；阀体的流道内壁做了光滑处理，减少介质流动时的阻力，也能避免介质中的杂质在流道拐角处堆积造成堵塞。

　　在实际选型应用中，这款三通阀可根据介质特性更换阀芯与阀体的密封材质，适配水、压缩空气、轻度腐蚀性液体等多种介质，气动执行器可选择单作用弹簧复位型或者双作用型，单作用型在气源断开时能自动复位到初始通路状态，避免管路介质失控引发的生产故障，双作用型则依靠两侧气源压差驱动阀芯，适合大通径、高压力的管路工况。建模过程中，所有配合面都做了公差匹配设计，执行器内部活塞与缸壁的配合间隙控制在合理范围，既保证活塞运动顺畅，又不会出现气源内泄导致的推力不足问题；阀体与执行器连接的支架做了加强筋处理，避免长期换向振动导致连接支架变形，影响阀杆的对中精度。
