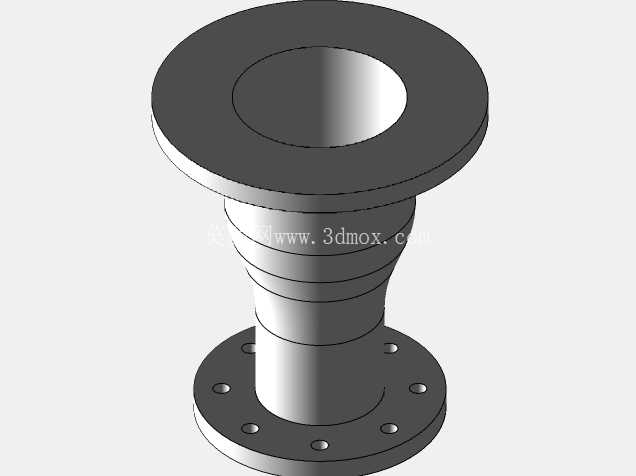

CSWA认证练习用异径法兰连接管道接头

　　在工业管路布设场景中，异径接头是解决不同通径管路对接需求的核心连接件，这款双法兰式异径接头主要应用于中低压流体输送管路的变径过渡段，常见于化工流体输送、市政给排水、小型暖通循环系统以及设备外接管路的接口位置，能够在不改变管路整体走向的前提下，实现两种不同公称通径管道的平顺对接，避免管路变径处出现流体紊流、压损突增的问题。从结构设计来看，该接头采用上下双法兰盘的连接形式，两端法兰均为标准圆形凸面法兰，法兰端面上均匀分布螺栓过孔，安装时可通过配套螺栓螺母与对应通径的管道法兰完成刚性连接，法兰密封面可适配非金属平垫片，满足常规工况下的静密封要求，杜绝管路运行过程中的介质渗漏问题。

　　接头的中间过渡段采用平滑锥面变径结构，而非直角台阶式变径，这种设计能够让流体在经过变径位置时保持相对平稳的流态，减少局部涡流的产生，降低管路运行时的振动与噪声，同时也能减少介质中固体杂质在变径位置的沉积，降低管路堵塞的风险。从安装边界来看，两端法兰的螺栓孔中心圆直径、法兰厚度、密封面外径均匹配对应公称通径的法兰标准，安装时无需额外加工适配配件，可直接与同标准的管路法兰组对，中间过渡段的轴向长度经过合理控制，既保证了变径段的流道平顺性，又不会占用过多的管路安装空间，适合在管路布局紧凑的设备内部或狭小管廊空间中使用。

　　在建模设计过程中，该零件的特征构建逻辑完全贴合三维建模的常规工程思路：首先通过旋转特征构建接头的整体基体轮廓，包括两端法兰的基本外形与中间变径段的内外流道曲面，之后通过拉伸切除特征加工法兰端面上的螺栓过孔，再对法兰边缘、孔位边缘添加合适的工艺倒角，去除锐边避免安装过程中划伤操作人员，同时也能消除零件加工时的应力集中点，提升零件的结构强度。流道内壁的曲面过渡经过曲率连续检查，确保内壁无凹陷、无台阶，保证流体通过时的阻力处于合理区间。这类异径接头在实际选型时，需要重点核对两端法兰的公称通径、公称压力等级是否与对接管路匹配，同时要确认过流介质的特性是否与接头材质适配，避免出现介质腐蚀导致的零件损坏。

　　在管路装配时，法兰对接处的垫片需要居中放置，螺栓紧固时要采用对角分次拧紧的方式，保证法兰面受力均匀，避免因局部受力过大导致法兰变形或者密封失效。日常运维过程中，可定期检查法兰连接位置的密封情况，以及接头本体是否存在因管路应力导致的变形，及时排查渗漏隐患。对于三维建模学习者而言，这类零件涵盖了旋转特征、阵列特征、倒角特征、拉伸切除等多个常用建模命令的应用，同时需要兼顾结构合理性与工程实用性，是练习建模逻辑、理解机械零件设计思路的典型实例，建模过程中需要重点关注变径段的曲面曲率控制、法兰螺栓孔的圆周阵列参数匹配，以及各个工艺倒角的尺寸合理性，确保建出的模型既符合尺寸要求，又能满足实际工程应用的装配与使用需求。
