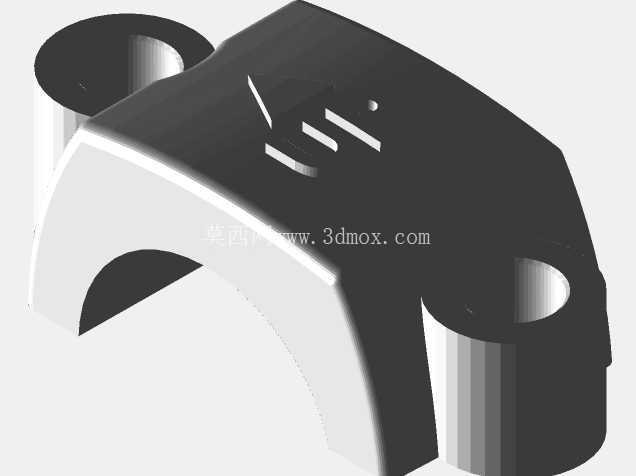

Aprilia RSV4摩托Brembo主缸后法兰结构

在大排量高性能摩托车的制动系统布局里，主缸安装法兰是衔接制动主缸与车架安装位的核心受力零件，尤其适配Aprilia RSV4这类超级摩托的Brembo径向主缸配套法兰，直接决定了制动操作时的力传递稳定性与安装定位精度。这类法兰的实际应用场景集中在高性能摩托的前制动主缸安装环节，日常赛道驾驶、激烈山道骑行过程中，制动主缸会承受车手捏合刹车手柄传递的径向推力，同时车辆行驶带来的高频振动、制动系统工作产生的温度变化，都会持续作用在法兰连接部位，因此法兰的结构强度、安装定位精度直接影响制动手感的一致性与长期使用的可靠性。

从产品功能特性来看，该法兰作为Brembo径向主缸的配套安装连接件，首先要实现主缸与车把安装座的精准对位，保证主缸推杆与手柄转轴的同轴度偏差控制在极小范围内，避免因安装错位导致的制动拖滞、手柄操作卡滞问题。法兰上的安装孔位需要匹配Brembo径向主缸的固定螺栓间距，同时贴合车把安装位的曲面轮廓，保证安装后接合面无间隙，减少振动带来的螺栓松动风险。法兰的本体厚度需要兼顾强度与安装空间限制，过厚会挤占车把周边的布线、离合手柄安装空间，过薄则会在大制动力输入下产生形变，导致主缸偏移，影响制动压力输出的线性度。

设计这类法兰时，首先要逆向测绘原厂Brembo径向主缸的安装基准面，确定主缸固定孔的中心距、孔位公差，同时匹配Aprilia RSV4原车的主缸安装座轮廓，保证法兰与两侧接合面的贴合度达到90%以上，避免局部应力集中。考虑到制动系统工作时主缸会传导一定的热量，同时骑行过程中会面临雨水、路面泥沙的侵蚀，法兰的材质选型偏向高强度铝合金，在保证轻量化的同时具备足够的抗形变能力，表面做阳极氧化处理提升耐腐蚀性。结构设计上，法兰的受力路径需要做加强筋过渡，在螺栓安装孔周边做局部加厚处理，分散螺栓紧固时的压应力，同时在主缸推杆避让位置做圆滑倒角，避免推杆运动过程中与法兰产生干涉。

从安装边界尺寸来看，该法兰的整体轮廓需要控制在车把安装座的覆盖范围内，突出安装座的部分不能干涉车把转动时与周边导流罩、仪表支架的间隙，左右方向的宽度要匹配Brembo径向主缸的安装耳间距，上下方向的高度要预留出刹车手柄的转动空间，保证手柄在全行程运动过程中不会触碰法兰边缘。法兰上的螺栓过孔需要做沉台设计，让螺栓头部完全沉入法兰本体内部，避免突出的螺栓头刮蹭车手的骑行手套，同时减少风阻带来的影响。安装孔的公差带选用H7级精度，保证螺栓穿装顺畅的同时，不会因孔位间隙过大导致主缸安装错位，接合面的平面度控制在0.05mm以内，保证紧固后法兰与主缸、安装座之间完全贴合，不会出现局部翘曲。

实际装车验证环节中，这类法兰需要经过多次制动力度测试，在全制动力输入下测量法兰的形变量，保证形变量不超过0.1mm，避免因法兰形变导致制动压力损失。同时要模拟长时间高频制动的工况，验证法兰在温度升高后的尺寸稳定性，避免热胀冷缩导致螺栓预紧力下降。针对赛道使用场景，还要考虑摔车时的防护性，法兰的边缘做圆角处理，避免摔车时尖锐边缘断裂产生飞溅零件，同时法兰的结构要能在轻微磕碰后不影响主缸的正常拆卸，减少维修更换成本。对于改装场景而言，该法兰可以直接替换原厂损坏的法兰部件，也可以适配同规格Brembo径向主缸在其他车型上的改装安装，只要匹配对应的安装孔位与轮廓尺寸，就能保证制动主缸的正常工作，为高性能摩托的制动系统提供可靠的安装支撑。
