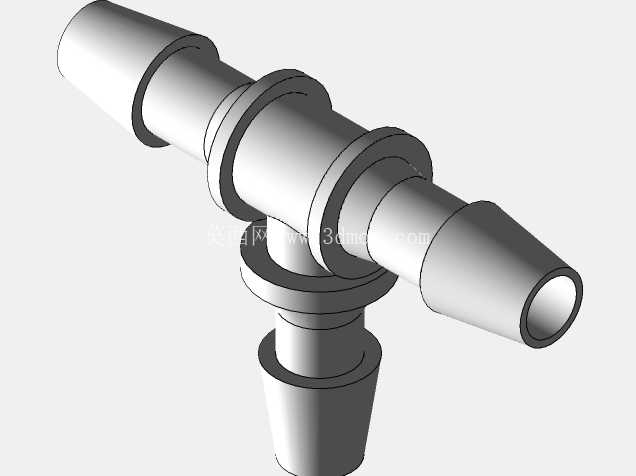

CSWP认证练习用三通式软管接头结构

　　这类三通式软管接头在流体管路系统中承担着分流、汇流的核心连接作用，常见于小型气动控制回路、低压液压输送系统、实验台流体管路以及小型设备的冷却循环回路中，区别于常规两通接头，它能在单条主管路的基础上额外引出一条支路，无需额外加装转接块就能完成管路的分支布设，大幅减少管路连接点的数量，降低流体泄漏的潜在风险。从结构设计来看，接头整体采用对称式的阶梯轴类布局，三个插接端均做了锥度过渡设计，插接起始段的小锥度结构能方便软管快速套入，后续的环形凸台结构则是核心的密封与防脱结构，当软管套接到位后，凸台会嵌入软管内壁，配合外部管箍锁紧后，能承受0.6-1.2MPa的流体工作压力，不会出现软管脱开、流体渗漏的问题。

　　中间的多段环形凸缘结构一方面是作为接头的受力限位结构，在管路安装拉扯时，凸缘能分散受力，避免接头整体出现形变；另一方面也能作为安装时的定位基准，在需要将接头固定在安装面板上时，凸缘可以卡在面板开孔处，配合锁紧螺母就能完成接头的固定，不需要额外设计安装支架。在实际建模过程中，这类接头的尺寸设计需要严格匹配对应规格的软管内径，比如常用的6mm、8mm、10mm内径软管，对应的接头插接端外径要比软管内径大0.3-0.5mm，保证套接后的过盈量足够，同时锥段的长度要控制在8-12mm，过长会增加软管套接的难度，过短则会导致套接深度不足，容易出现脱管问题。

　　三个接口的轴线布局采用空间垂直交叉设计，主管路的两个接口保持同轴度公差在0.05mm以内，保证流体在主管路内流动时不会因为接头错位产生额外的流阻，支路接口与主管路轴线垂直相交，相交处做了R1.5的圆角过渡，避免流体在分流位置出现紊流、压降过大的问题，同时圆角结构也能减少管路内的杂质在转角位置堆积的概率，降低管路堵塞的风险。从安装边界来看，这类接头的最大外轮廓尺寸由中间的凸缘外径决定，常规小规格三通接头的凸缘外径在16-22mm之间，安装时需要在固定面板上开出比插接端外径大1mm的穿过孔，孔位周边要预留至少15mm的操作空间，方便管箍的锁紧操作，同时三个接口的外接软管弯曲半径不能小于软管外径的3倍，避免软管弯折过度导致流体通路被截断。

　　在实际选型应用中，这类接头的材质通常根据输送介质选择，输送压缩空气时常用POM或者黄铜材质，输送水基冷却介质时常用304不锈钢或者PP材质，输送低压液压油时则会选用碳钢镀锌材质，不同材质的接头结构尺寸基本一致，只是壁厚会根据材质的强度做对应调整，比如塑料材质的接头壁厚会比金属材质厚0.8-1mm，保证足够的结构强度。建模时需要注意各段凸台的倒角处理，所有与软管接触的边缘都要做R0.5的圆角，避免尖锐边缘割伤软管内壁，导致软管提前老化破损，同时接头的内部流道要保持光滑，内壁粗糙度控制在Ra1.6以内，减少流体流动时的阻力损失。这类接头也是CSWP认证考试中典型的轴类+回转体组合建模练习案例，考察的是建模者对回转特征、对称特征、圆角特征的掌握程度，以及对工程零件实际配合尺寸的理解，很多初学者在建模时容易忽略插接端的锥度设计和凸台的尺寸公差，导致建出来的模型看起来形状正确，但实际不符合工程应用的尺寸要求，无法匹配对应的软管安装需求。在实际管路布设中，这类三通接头的位置要尽量避开管路的频繁弯折区域，减少接头位置的受力，同时要预留足够的维护空间，方便后期更换老化的软管，不需要拆解周边的其他管路部件。
