重型管子夹持固定台钳结构设计

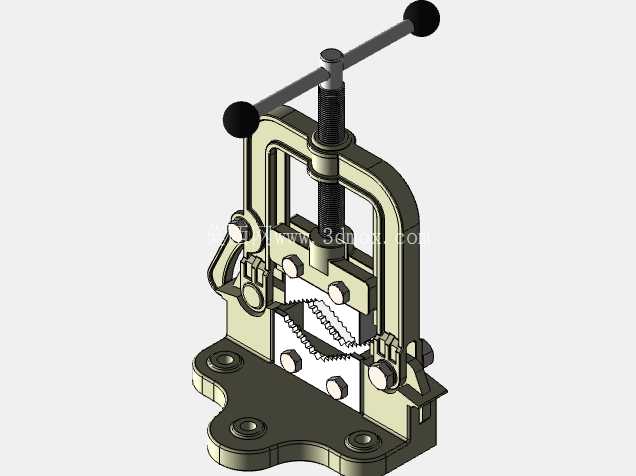

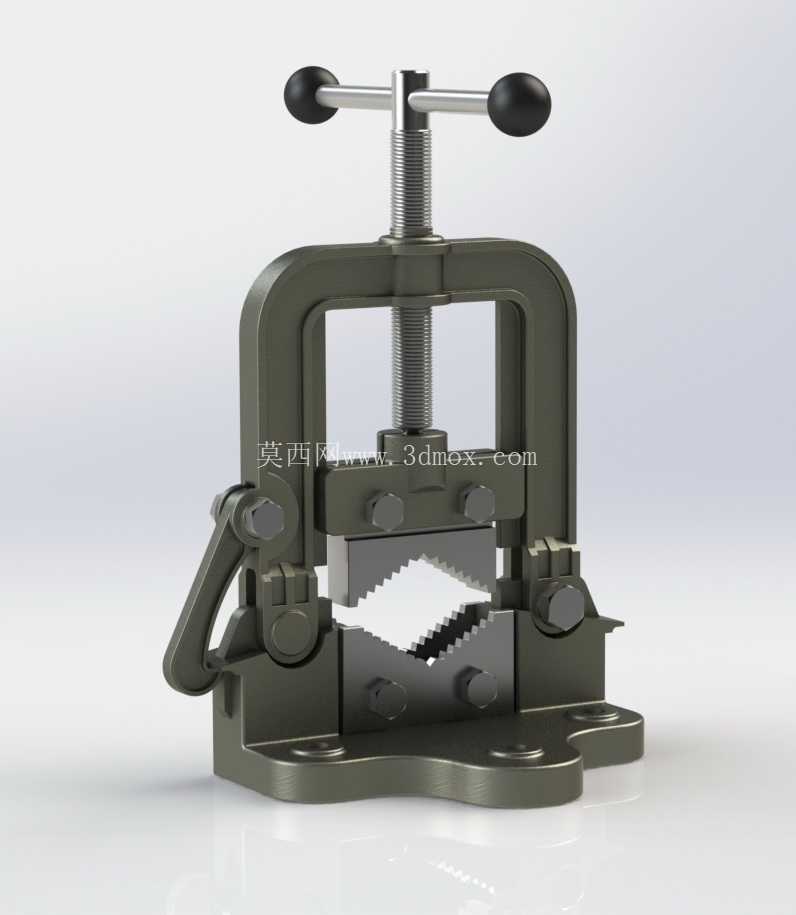

　　在管道预制、现场安装、五金维修以及小型管材加工场景中，可靠的管材夹持装置是保障锯切、套丝、坡口、焊接对位等工序精度的核心工装，这款重型管子台虎钳的结构设计，完全围绕现场管材装夹的实际痛点展开，区别于普通平口台钳只能夹持规则平面工件的局限，其钳口采用上下对称的V型齿面结构，V型开口角度经过多轮工况验证，能够适配不同外径的圆形管材，齿面做了等距的防滑锯齿设计，锯齿的倾角兼顾咬合力与避免管材表面过度压伤的需求，装夹薄壁金属管、PVC管材时也不会出现夹瘪、打滑的问题。整体框架采用门式刚架结构，两侧的立式支撑臂与底部安装底座为一体化铸造成型的结构思路，建模时特意强化了支撑臂与底座衔接处的圆角过渡，避免应力集中导致长期受力后出现开裂，底座预留了四个对称分布的安装沉孔，能够直接通过螺栓固定在钳工台、预制工位架或者移动作业台面上，安装孔的间距参考了主流钳工台的预留孔位标准，不需要额外打孔改造就能完成装配，整体安装边界的长宽尺寸适配多数小型作业工位，不会占用过多操作空间。

　　顶部的施压机构采用梯形传动丝杠，相比普通三角螺纹，梯形丝杠的传力效率更高，自锁性能更好，装夹完成后不会因为加工过程中的振动出现丝杠回退、夹力松弛的问题，丝杠顶端的操作杆采用横向穿装结构，两端配置防滑绝缘握套，操作人员不需要额外加力杆就能输出足够的夹紧力，针对大管径厚壁钢管装夹时，也可以通过套管延长操作力臂获得更大夹力。钳身侧面配置了快开释放机构，不需要反复转动丝杠就能快速调整钳口开合度，在频繁更换不同管径管材的作业场景中，能够大幅减少空行程调整时间，提升作业效率。上下钳口的齿块均设计为可更换结构，建模时预留了螺栓固定位，长期使用齿面磨损后，不需要更换整个钳身，仅拆卸更换齿块即可恢复装夹性能，降低工装维护成本。

　　在实际工况适配性上，这款管钳的夹持范围覆盖了日常水电安装、消防管道施工、小型管材加工中常见的管径区间，V型钳口的对中性经过结构校验，装夹后管材的轴线与钳身底座基准面平行，在进行套丝、锯切作业时能够保证切口、螺纹的同轴度，避免出现斜口、螺纹偏斜导致的管道连接渗漏问题。框架部分的结构厚度经过受力仿真校验，在最大夹持力工况下，支撑臂的形变量控制在工装允许的公差范围内，不会因为夹力过大出现框架外张导致的管材夹持偏移。丝杠与上部活动压块的衔接处采用了推力轴承结构思路，减少丝杠转动时的摩擦阻力，操作手感更顺滑，同时避免活动压块随丝杠一同转动，防止装夹过程中管材表面被转动的压块划伤。

　　底部安装面做了平面度公差设计，固定在工作台面上后不会出现晃动，作业过程中整体稳定性充足，即使进行较大冲击力的錾切、锯削作业，钳身也不会出现位移。区别于便携式小管钳，这款固定式重型管钳的结构设计更侧重长期固定工位的高频使用，所有受力部件的尺寸都预留了足够的安全系数，不会因为长期满负载使用出现结构变形，在三维建模过程中，所有配合面都做了公差匹配，丝杠与螺母的配合间隙、活动压块与两侧支撑臂的滑动间隙都控制在合理区间，既保证活动部件动作顺畅，又不会出现过大旷量影响装夹精度。
