内螺纹连接异径过渡管道结构

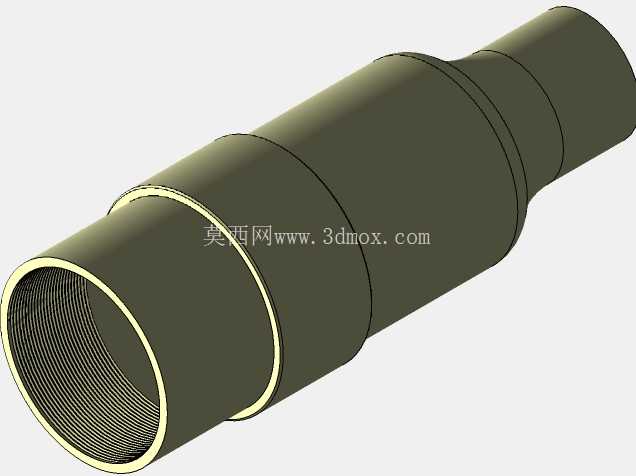

　　在流体输送、气动液压回路、通讯线缆穿线防护等工程场景中，不同通径管路的对接是管路布设环节经常遇到的需求，这类异径过渡管件的设计合理性，直接影响整条管路的密封性能、通流稳定性以及安装维护效率。这款内螺纹式变径管，针对两端不同公称通径的带外螺纹管路对接需求设计，整体采用阶梯轴式的回转体结构，大端与小端分别加工标准内螺纹，无需额外转换接头即可直接实现两种规格管路的硬连接，减少了管路节点数量，也就降低了潜在的泄漏风险点。

　　从结构设计逻辑来看，整体壁厚沿轴向做了均匀化处理，在螺纹啮合段特意保留了足够的壁厚余量，一方面保证螺纹啮合的有效牙数满足承压要求，避免螺纹受力后出现滑牙、变形问题，另一方面也能在管路安装拧紧过程中，承受管钳施加的周向扭矩，不会出现管件本体被夹变形、螺纹失圆的情况。中间的过渡段采用平缓的锥面衔接而非直角台阶，这种设计在流体输送场景中能有效减少通径突变带来的局部流阻，降低介质流经变径位置时的湍流、涡旋现象，既可以减少输送过程的压力损失，也能避免介质中的杂质在台阶位置沉积堆积，长期使用也不会出现通径缩堵的问题；如果是用作通讯线缆的穿线防护管，平缓过渡的内壁也能避免穿线时刮伤线缆外护套，降低线缆绝缘层破损的隐患。

　　安装边界方面，管件的最大外圆尺寸是安装时扳手操作空间的核心参考依据，布设管路时需要在大端外圆周边预留足够的管钳操作空间，避免相邻管路或安装架体干涉拧紧操作；两端的内螺纹有效啮合长度经过匹配设计，对接时无需额外增加过长的螺纹旋合量，只要保证螺纹处按规范缠绕密封带或涂抹密封胶，即可满足常规工况下的密封要求。管件外圆的环形凸台并非装饰结构，一方面是作为加工时的装夹定位基准，保证两端内螺纹的同轴度控制在合理公差范围内，避免对接后管路出现别劲、应力集中的问题，另一方面也能在拧紧操作时作为受力限位，减少夹紧力对螺纹段外圆的挤压变形。

　　在实际工程应用中，这类变径管既可以用在压缩空气管路的支路分流位置，实现主路大管径到支路小管径的平稳过渡，也可以用在给排水管路的改造对接中，适配不同年代铺设的不同规格水管，还可以用在通讯基站的线缆防护管路中，实现不同口径穿线管的对接，防止雨水、灰尘从管路衔接位置进入管内侵蚀线缆。不同于需要焊接、法兰对接的异径接头，这款螺纹式变径管不需要专用焊接设备、法兰紧固件，现场安装操作门槛低，后期维护拆卸也更方便，只要螺纹没有出现锈蚀、滑牙损伤，就可以重复拆装使用，适合管路布设后需要经常调整、维护的场景。设计过程中针对螺纹的公差配合做了优化，内螺纹的中径公差选用中等配合精度，既不会因为公差过紧导致安装时拧入困难、螺纹咬死，也不会因为公差过松导致啮合间隙过大、密封失效，能适配市面上绝大多数同规格的标准外螺纹管路件。整体外表面没有多余的凸起、凹槽结构，不容易积灰积液，在户外、潮湿工况下使用时，能减少积液位置的锈蚀风险，延长管件的实际使用寿命。
