机械装配用基础工装定位结构设计

　　在中小批量机械零部件的装配作业场景里，这类基础工装定位结构的使用频率极高，不管是车间里的钳工台位做小部件预装，还是自动化产线的上料工位做工件初定位，都能看到这类结构的实际应用。不同于专用工装只能适配单一规格工件，这类基础结构可以通过更换不同厚度的调整垫片、微调限位块的安装位置，适配一定尺寸范围内的异形工件装夹需求，不需要每次换型都重新制作整套工装，能大幅缩短产线换型的准备时间。

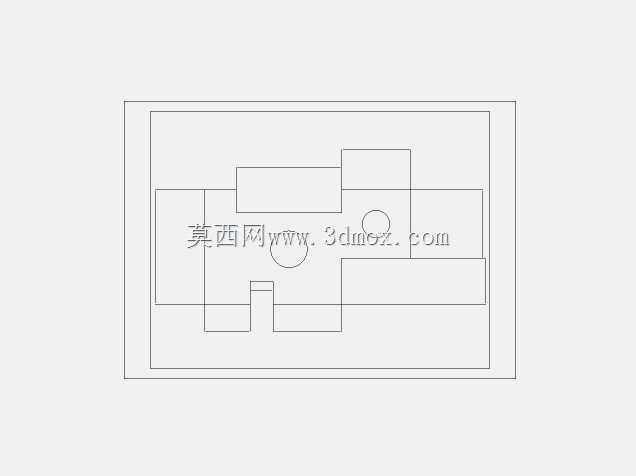

　　从实际功能来看，这套结构核心承担两个作用，一是给待装配工件提供稳定的定位基准，避免装配过程中工件出现窜动、偏移，保证不同批次工件的装配位置一致性；二是给装配作业提供操作避让空间，结构上预留的两处圆形空位，是为了避让工件上的凸起轴类特征，同时也能作为装配时的销钉对位孔，方便工人快速对准装配位置。结构里的凸台与凹槽采用的是互锁配合设计，当工件放置到工装上时，凸台会卡入工件的对应凹槽内，限制工件的X、Y向自由度，侧边的挡边则限制工件的转动自由度，不需要额外加装快速夹钳就能实现工件的初步固定，针对小型轻量工件的装配作业完全够用。

　　设计这套结构的时候，首先考虑的是工装的耐用性，所有与工件接触的定位面都做了2mm的余量设计，后续使用过程中如果出现磨损，可以通过铣削接触面重新修复精度，不需要直接报废整个工装。其次是安装边界的适配性，整个结构的外轮廓采用矩形设计，底部预留了四个沉头安装孔，可以直接固定在标准钳工工作台的T型槽上，也能适配自动化产线的标准载板安装尺寸，不需要额外做转接板。结构的高度设计参考了工人坐姿作业的舒适操作高度，总高度控制在120mm以内，避免工人长时间抬手作业产生疲劳。

　　尺寸设计上，所有定位面的形位公差都按照IT7级精度控制，凸台与凹槽的配合间隙控制在0.05mm-0.1mm之间，既保证工件能顺利取放，又不会因为间隙过大导致定位偏差。两处圆形避让孔的直径比对应工件轴径大3mm，避免工件放置时出现卡滞，同时孔的边缘做了C1倒角，去除加工毛刺的同时也能给工件放置提供导向。结构上的窄槽设计是为了避让工件上的薄板伸出特征，槽宽比工件对应厚度大1mm，槽的深度比工件特征高度深2mm，保证工件放置时定位面能完全贴合，不会出现虚位。

　　在实际车间使用场景中，这类基础工装还可以配合百分表做工件的形位公差快速检测，把工装固定在检测平台上，工件放置到位后可以直接打表检测工件的平面度、位置度，不需要重新找正基准，能提升检测环节的效率。针对不同厚度的工件，还可以在工装底部加装不同厚度的等高垫铁，调整工装的整体高度，适配不同作业场景的操作需求。结构的所有棱边都做了倒钝处理，避免工人操作时被锋利边缘划伤，符合车间作业的安全规范。

　　从加工工艺角度来看，这套结构整体采用45号钢加工即可，不需要特殊的材料或者热处理工艺，普通的铣床、钻床就能完成全部加工工序，加工成本低，制作周期短，适合车间快速自制使用。如果是用于高频次的作业场景，也可以把定位接触面做淬火处理，提升表面硬度，延长工装的使用寿命。结构上没有复杂的曲面或者异形特征，三维建模的时候只需要通过拉伸、切除、倒角等基础特征就能完成，参数化设计的话可以把定位尺寸设置为可调整参数，后续适配不同工件时只需要修改对应参数就能快速生成新的工装模型，大幅提升设计效率。
