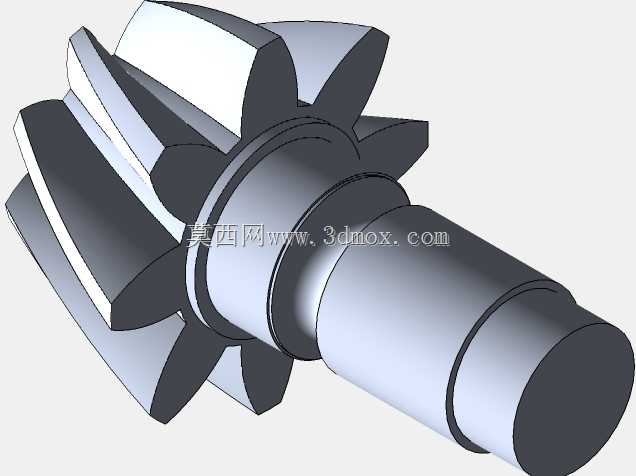

这款带轴的准双曲面齿轮构件,在交错轴传动场景中有着不可替代的应用价值,最常见于车辆驱动桥的主减速单元,部分需要大传动比、低安装空间的工业传动箱也会采用这类结构。区别于常规直齿锥齿轮必须满足轴线相交的安装要求,准双曲面齿轮的主动轮轴线相对从动轮存在固定偏置距,这一特性让动力输入轴的布置位置可以更低,在车辆应用中能有效降低整车重心,提升行驶稳定性,同时啮合过程中轮齿的重叠系数更高,传动过程的冲击载荷更小,运行噪音比同规格螺旋锥齿轮低3到5分贝,更适合乘用车辆、精密输送设备对静音传动的需求。从结构设计逻辑来看,齿轮与传动轴采用一体化结构设计,省去了齿轮与轴之间的键连接、过盈配合装配环节,从根源上避免了键槽应力集中、配合间隙带来的传动回差,
整体扭转刚度比分体式装配结构提升40%左右,更适合承受大扭矩、频繁正反转的传动工况。轮齿部分采用准双曲面齿形设计,齿向曲线为延伸外摆线等距曲线,齿廓修形时特意针对啮合入口、出口位置做了微米级的修缘处理,避免轮齿啮入啮出时的边缘接触,减少局部接触应力集中,延长轮齿接触疲劳寿命。轴段部分根据安装需求设置了多段不同直径的台阶,靠近齿轮侧的轴段用于安装圆锥滚子轴承,承受传动过程中产生的径向力与轴向力,中间轴段设置有卡簧槽用于轴承内圈的轴向定位,末端轴段为动力输入端,可通过花键、平键与动力输出部件连接,各轴段之间的过渡位置均采用圆角过渡,避免台阶处的应力集中导致轴件断裂。在实际安装边界上,这类齿轮构件的安装需要严格控制轴线偏置距的公差,
通常偏置距公差需要控制在0.02mm以内,主动轮的安装距公差控制在0.05mm以内,同时需要配对调整垫片厚度来保证轮齿的接触印痕处于齿面中部位置,避免偏载导致的轮齿早期磨损。在建模过程中,齿面的生成需要严格按照准双曲面齿轮的啮合方程计算齿面点云,通过曲面放样生成精确齿面,不能采用近似的螺旋锥齿轮齿形替代,否则会导致实际啮合时出现干涉、接触印痕偏移的问题;轴段部分的建模需要注意各台阶的同轴度公差要求,轴承安装位的圆柱度公差需要控制在0.008mm以内,保证轴承装配后的旋转精度。这类传动构件除了车辆主减应用外,在部分精密机床的分度传动机构、航空设备的辅助传动单元中也有应用,不同应用场景下的齿面硬度、轴段材质会有对应调整,
重载场景下会采用20CrMnTi渗碳淬火处理,齿面硬度达到HRC58-62,芯部韧性足够承受冲击载荷,轻载精密传动场景下可采用40Cr调质处理,降低加工成本同时满足传动精度要求。设计过程中还需要考虑润滑结构的适配,准双曲面齿轮啮合时齿面存在相对滑动,需要采用专用的准双曲面齿轮油润滑,因此在配套箱体设计时需要保证齿轮啮合位置的润滑油供给,避免干摩擦导致的齿面胶合失效;轴段的密封位置需要设置对应的油封安装槽,防止润滑油泄漏同时阻挡外部粉尘进入轴承腔。
