越野车辆驾驶舱仪表安装基座结构设计

　　做越野车型内饰结构设计快八年，经手的仪表板壳体方案少说也有二十多套，这次的仪表安装基座结构，是针对非铺装路面高频颠簸工况做的适配设计，和城市SUV的仪表板设计逻辑有本质区别。先从实际装车场景说，这类仪表板主要装配在硬派越野车型的驾驶舱前部，正对驾驶员主视野区域，背后直接对接仪表横梁安装点，正面要承载组合仪表、功能按键、警示标识区的安装，还要兼顾越野场景下的防磕碰、耐温差、抗振动要求。很多新手做这类结构的时候，容易照搬乘用车型的薄壁大曲面设计，忽略越野工况下的持续振动载荷，最后路试的时候容易出现安装脚断裂、面板共振异响的问题，这个方案在初期建模的时候就把安装边界的冗余量留足了。

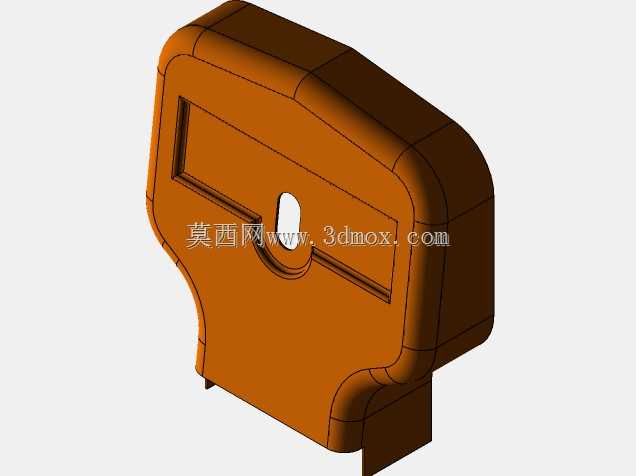

　　从结构功能上拆解，这个基座的正面预留了矩形的仪表嵌装槽，槽体周边做了一圈内凹的止口，用来卡装仪表透明面罩的密封胶条，避免越野涉水、扬尘的时候水汽灰尘进入仪表内部造成电路故障。槽体中间的长圆形开孔，是仪表线束的过孔，孔位边缘做了R3的圆角倒钝，不会割破线束外层的波纹管，过孔位置特意偏离了仪表安装的中心区域，避开仪表内部PCB板的固定柱位置，装配的时候不用额外调整线束走向，能直接顺着仪表背部的走线槽卡入，减少装配工时。基座的整体轮廓做了大圆角过渡，没有尖锐的外凸棱边，一方面是越野行驶时驾驶员身体因为颠簸前倾的时候，不会被棱角磕碰受伤，符合车辆内饰的安全法规要求，另一方面大圆角的结构在注塑成型的时候，能减少塑料熔体的流动阻力，降低熔接痕、缺胶的成型缺陷，提升成品率。

　　安装边界的设计是这个结构的核心，基座背部设置了三个带加强筋的安装支脚，支脚的安装面做了1.5mm的沉台，用来粘贴橡胶减震垫，安装孔位的公差带特意放宽到±0.3mm，抵消车架焊接、仪表横梁装配带来的累计误差，不用在总装线上反复修配。支脚和主体连接的位置，做了网格状的加强筋结构，筋厚控制在2mm，和主体壁厚保持一致，避免注塑的时候出现缩痕，同时能把安装点的载荷均匀分散到整个基座壳体上，在持续承受3-5g的振动加速度时，安装位置的应力集中系数控制在1.2以内，不会出现长期疲劳断裂的问题。基座的侧壁厚度做了梯度设计，靠近安装点的区域壁厚3mm，正面面板区域壁厚2.5mm，既保证整体结构刚度，又能控制零件重量，符合整车轻量化的要求。

　　实际选型适配的时候，这个结构可以直接适配直径120mm以内的组合仪表，周边预留的平面区域可以根据车型配置，加装差速锁开关、四驱切换按键、胎压监测显示屏等功能模块，不用重新开模修改主体结构，只需要更换对应的面板嵌件就能覆盖不同配置车型的需求。考虑到越野场景下的温差变化，结构选材上适配改性PP材料，能在-40℃到85℃的环境温度下保持结构强度，不会因为低温变脆、高温软化。在建模阶段就做了模流分析验证，所有拔模角度控制在1.5度以上，没有倒扣结构，采用简单的两板模就能生产，不需要复杂的抽芯结构，能大幅降低模具开发成本。另外基座的下边缘做了内收的翻边结构，能挡住仪表横梁和内饰板之间的装配缝隙，提升驾驶舱的整体美观度，翻边位置还预留了卡扣安装位，可以直接卡装仪表下护板，不需要额外打螺丝固定，总装工序能减少两个操作步骤。很多人觉得仪表板就是个装饰壳，实际上在越野车型上，这个部件要扛住连续颠簸、极端温差、泥水侵蚀的多重考验，每一处圆角、每一条加强筋、每一个安装孔的位置，都要结合实际路试的载荷数据反复调整，不是随便画个曲面就能满足使用要求的。
