气动外螺纹宝塔式软管接头结构设计

　　这款气动管路用外螺纹宝塔接头，是气动系统中气路连接环节的常用基础元件，日常在车间气动工装、小型自动化气路、气动工具配套管路中都能见到这类结构的身影，核心作用是实现硬管端与柔性软管的可靠连通，保障压缩空气输送过程的密封性与连接稳定性。从实际使用场景来看，这类接头常被用在设备端的气路引出位置，比如气缸进气口、电磁阀组的出气端口，一端通过外螺纹与设备本体的内螺纹接口锁紧固定，另一端的多环宝塔结构直接插入PU管、橡胶气管等柔性气动软管内，依靠软管自身弹性箍紧在宝塔凸环上，配合喉箍锁紧后可承受常规气动系统0.4-0.8MPa的工作压力，不会出现脱管、漏气问题。

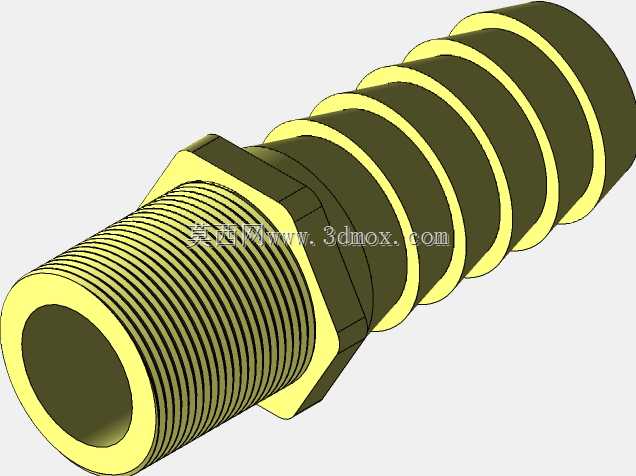

　　从结构设计逻辑来看，接头整体采用直通式等通径设计，内部流道无突变台阶，压缩空气通过时的压损可以控制在极低水平，避免因流道缩径带来的供气压力不足问题。左端的外螺纹段采用标准公制气动管螺纹设计，螺纹牙型规整，拧紧时配合生料带或者螺纹密封胶即可实现端面与螺纹副的双重密封，螺纹根部设计有一体式六角拧动台，对边尺寸适配常规开口扳手、活动扳手的夹持需求，安装时不需要额外定制工装，普通装配工人即可快速完成拧紧操作，六角台的端面做了倒角处理，与设备安装面贴合时不会出现刮伤安装面、密封不严的问题。

　　中间段的过渡结构做了圆滑变径处理，从六角台的外径平滑过渡到宝塔段的基底直径，没有应力集中的直角台阶，即使在设备运行过程中管路受到反复拉扯、晃动，也不会在过渡位置出现断裂失效的问题，这一点在移动气动工具、随动工装的气路设计中尤为重要——很多现场管路故障都是因为接头过渡位置应力集中，长期受交变载荷后出现裂纹漏气。右端的宝塔段设计了多道环形凸棱，每道凸棱的边缘都做了小圆角处理，插入软管时不会割伤软管内壁，凸棱的外径比适配软管的内径略大0.5-1mm，插入后每道凸棱都会与软管内壁形成一道密封线，多道凸棱组合后既可以提升密封性能，也能增大软管与接头之间的拉脱阻力，即使管路受到意外拉扯，也需要足够大的外力才能将软管从接头上拔脱，常规工作状态下的管路晃动完全不会导致连接松脱。

　　从安装边界尺寸来看，这类接头的外螺纹长度适配常规设备壳体的壁厚，螺纹拧入深度不会超过设备内螺纹的有效啮合长度，避免螺纹过长顶到设备内部流道造成干涉；六角台的厚度控制在合理范围，既保证扳手夹持时有足够的受力面不会打滑，也不会因为厚度过大占用过多安装空间，在密集布置的阀组上安装时，相邻接头之间不会出现扳手干涉的问题。宝塔段的总长度适配常规喉箍的安装宽度，安装喉箍时可以将喉箍对准中间位置的凸棱锁紧，不会因为长度不足导致喉箍卡接位置偏斜，也不会因为长度过长造成软管插入后末端悬空弯折，影响气路通畅性。

　　在实际选型应用中，这类接头的通径与适配软管内径严格匹配，不会出现通径与软管不匹配导致的流量不足或者连接松脱问题，整体结构没有多余的设计冗余，金属材质的本体可以适配常规车间环境的使用需求，不会因为接触压缩空气中的少量冷凝水出现锈蚀问题，长期使用后拆卸维护也比较方便，只需要松开喉箍即可拔下软管更换，螺纹端重复拆装也不会出现密封失效的问题，是气动管路搭建中可靠性、通用性都比较出色的基础连接元件。建模过程中对螺纹牙型、宝塔凸棱的圆角、六角台的对边尺寸都做了精准还原，每一处结构尺寸都符合气动元件的行业通用规范，可直接用于气动系统的管路布局设计、设备BOM选型参考，也可作为气动类教学案例的基础结构参考。
