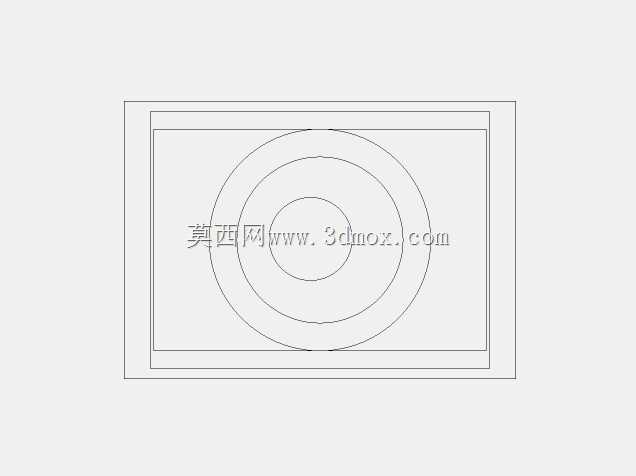

同心圆环形结构机械基础建模设计

　　在日常机械结构设计工作里，这类同轴同心圆环形构件是出现频率极高的基础结构单元，很多回转类设备的核心配合段都要用到这类结构做基准。从实际应用场景来看，这类环形结构常作为轴系部件的定位基准面、密封件的安装槽位、轴承配合的预装段，或是流体管路里的整流导流结构，小到小型电机的端盖配合止口，大到大型回转设备的支撑环座，都能看到这类同心圆结构的设计逻辑。做这类结构建模的时候，首先要明确的是各层环面的同轴度公差要求，这直接决定了后续装配时的配合精度，要是同轴度偏差过大，回转部件运行时就会出现偏磨、振动超差的问题，严重时还会导致密封失效、轴承提前报废。设计思路上，这类结构优先以中心轴线作为全局建模基准，所有环形轮廓都从中心基准向外做尺寸驱动，

　　避免后续改图时出现基准偏移的问题，每一层环的径向尺寸都要对应实际配合件的公差带，比如和滚动轴承配合的环面要选基孔制配合公差，和密封件接触的环面要标注合适的表面粗糙度要求，防止划伤密封唇口。从安装边界来看，这类环形结构的最外层矩形安装边要匹配对应安装位的止口尺寸，安装边的厚度要根据实际承载的径向力和轴向力做校核，要是用在有压力冲击的管路场景，还要核算环壁的承压强度，避免运行时出现结构变形。实际建模过程中，要注意各环面之间的过渡圆角处理，不能出现尖锐直角，尤其是在应力集中的转角位置，合理的圆角可以大幅降低结构疲劳失效的风险，要是结构需要做减重设计，还可以在非配合的环段上均匀布置减重孔，但要注意减重孔的位置不能破坏整体的动平衡性能，

　　对于高速回转场景下使用的这类环形构件，建模完成后还要做质心偏移校核，确保质心落在中心回转轴线上，减少运行时的不平衡振动。很多刚入行的工程师做这类基础结构的时候，容易忽略各环面的轴向尺寸链校核，往往只关注径向尺寸，实际装配时就会出现轴向定位间隙过大或是顶死的问题，所以建模时就要把轴向的每一段配合长度和对应配合件的轴向尺寸做尺寸链闭环计算，预留合理的装配间隙和热膨胀余量，尤其是在高低温工况下使用的构件，还要考虑不同材料线膨胀系数差异带来的尺寸变化，避免温度变化时出现配合卡滞的问题。这类环形结构的端面也要根据实际用途做相应设计，要是作为轴向定位面，就要标注端面的平面度和端面跳动公差，保证装配后定位可靠；要是作为流体过流面，

　　就要做表面光滑处理，减少流体阻力和紊流的产生。从加工工艺性角度考虑，建模时的结构要适配常规的车削加工流程，尽量减少不必要的复杂曲面，降低加工难度和制造成本，对于需要和其他构件焊接的环形边，还要预留合适的焊接坡口尺寸，保证焊接强度。
