对夹式手动蝶阀全零件结构设计

在化工流体输送、市政给排水、暖通空调循环水、中小型工艺管路改造场景中，手动对夹式蝶阀是小通径管路截流、开度调节的核心部件，相比同通径闸阀、截止阀，它的结构长度更短，安装占用空间更小，转动启闭的操作力矩更低，无需配套大扭矩执行机构就能完成手动操作，很适合安装在管路排布紧凑、操作空间受限的工位，比如设备旁侧的支管段、楼层管井内的水平管路、工艺设备的进出口旁通位置。

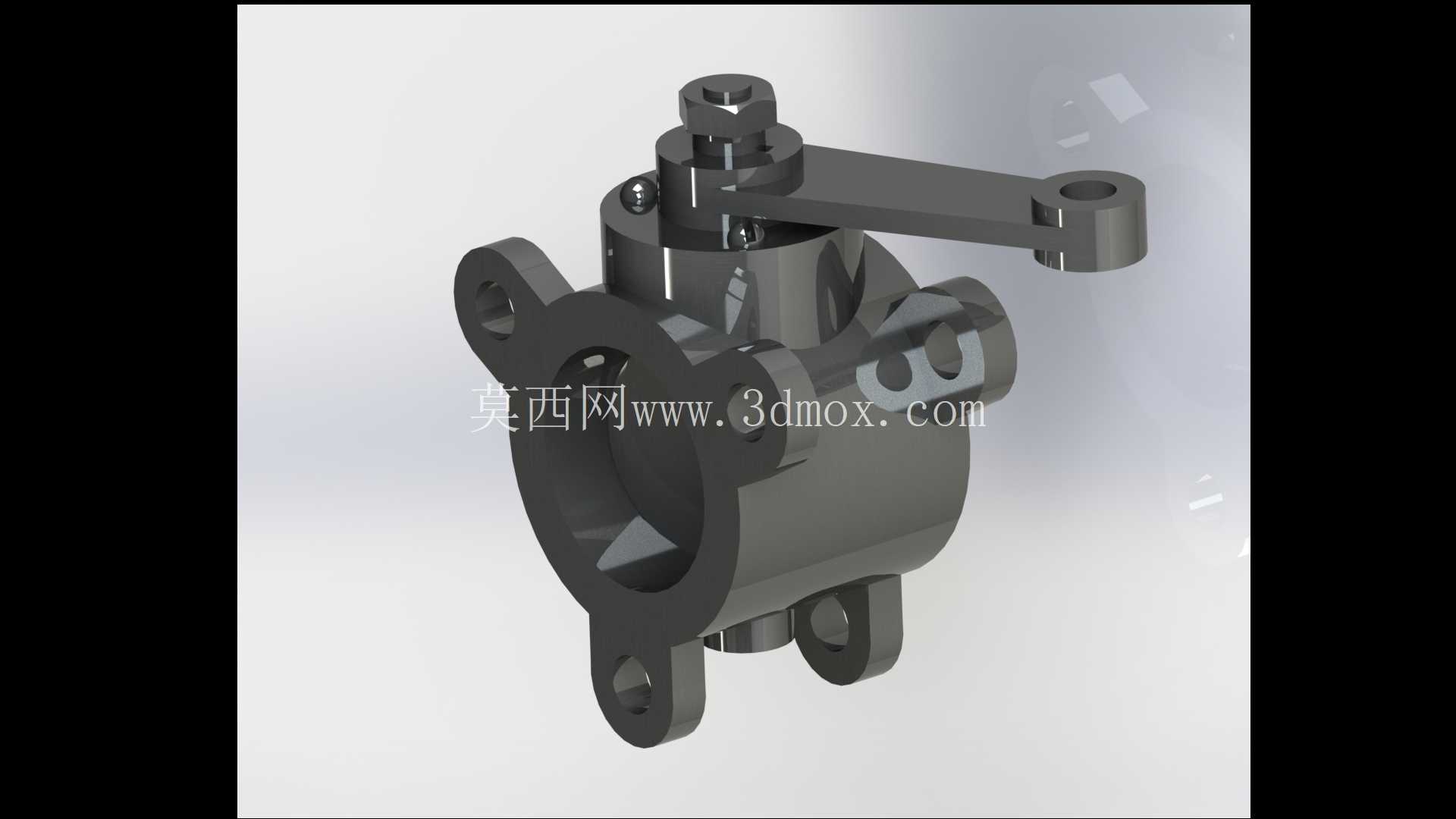

这套蝶阀组件完整覆盖了所有装配零件，从阀体、阀板、阀杆、操作手柄到密封衬圈、定位销、紧固螺栓、轴端挡圈全部做了实体建模，没有省略任何细小的装配结构，建模过程中严格遵循对夹式蝶阀的装配逻辑：阀体采用上下分体的轴座支撑结构，上下轴孔保持严格的同轴度公差，避免阀杆转动时出现卡滞；阀板的密封面做了圆弧过渡处理，和阀体内衬的密封胶圈配合时，能在全关位置实现均匀的面接触密封，不会出现局部压合过紧导致的操作力矩陡增，或是压合不足导致的内漏问题。

设计时优先考虑了现场安装的适配性，阀体两端的法兰连接耳做了对称式布局，连接孔的孔距匹配常用的PN10、PN16压力等级法兰标准，安装时不需要额外调整管路法兰的对位角度，直接穿入连接螺栓就能完成固定，阀体的整体结构长度控制在同通径对夹蝶阀的标准尺寸范围内，不会出现安装时和两侧管路法兰间距不匹配的问题。操作手柄采用带定位卡槽的结构，手柄根部的扇形定位板上预制了常用开度的卡位槽，转动到对应开度后可以直接卡入定位，不需要额外的锁止部件，现场操作人员不需要借助工具就能完成开度调整和锁止，日常巡检时的操作效率更高。

从结构细节来看，阀杆和阀板的连接采用了扁方加定位销的固定方式，避免阀板在流体冲击下和阀杆出现相对转动，长期使用也不会出现开关位偏移的问题；阀杆和阀体轴孔的配合位置预留了密封填料的安装空间，建模时保留了填料压盖的装配位置，后续如果出现阀杆位置的外漏，只需要拧紧填料压盖的螺栓就能补偿密封磨损，不需要整体拆解阀门。阀板的过流面做了流线型的弧面设计，在阀门全开状态下，流体经过阀板时的阻力系数远低于平置阀板的结构，能减少管路的压损，降低输送泵的扬程损耗，在循环水系统中使用时能一定程度降低系统的运行能耗。

建模过程中所有零件的配合间隙都按照实际机加工的公差要求做了预留，比如阀杆和轴孔的转动配合间隙、密封胶圈的压缩量、手柄转动的活动间隙都符合实际装配的要求，不会出现建模时零件干涉、实际无法装配的问题。对于现场维护的需求，这套结构的拆解顺序也做了优化，需要更换密封件或者检修阀板时，只需要拆下手轮端的挡圈、拔出阀杆就能取出阀板和密封衬圈，不需要把整个阀体从管路上拆下来，能大幅缩短现场检修的停机时间。在不同的应用场景下，这套结构也可以做针对性的调整，比如用于腐蚀性流体工况时，只需要替换阀板和密封件的材质参数，整体的安装尺寸和操作结构不需要做改动，就能适配不同的介质输送需求；如果需要搭配气动执行机构，只需要把操作手柄替换成对应的执行器连接法兰，阀体和阀杆的主体结构可以直接通用，减少衍生型号的重复设计工作量。
