雅各布锥型管道转接适配器结构设计

在粉体输送、通风除尘、低压流体传输类管路系统中，不同通径直管段的衔接一直是现场安装的常见痛点，尤其是采用雅各布标准快接法兰的管路体系，常规等径直管无法满足变径过渡需求，这款锥型转接适配器正是针对该场景开发的专用连接件。从实际工程应用来看，这类锥管接头多用于粮食加工、饲料生产、工业除尘、粉体物料气力输送的管路布局中，当系统需要调整管路通径来匹配不同处理量的设备接口时，它可以实现两端不同直径雅各布法兰的平滑过渡，避免管路变径处出现直角台阶造成的物料堆积、风阻骤升问题。

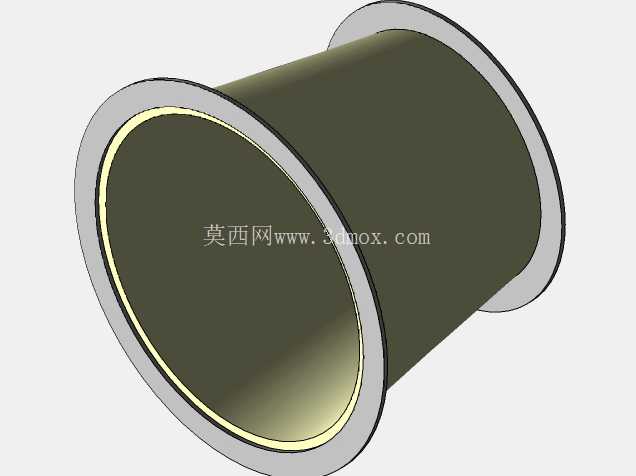

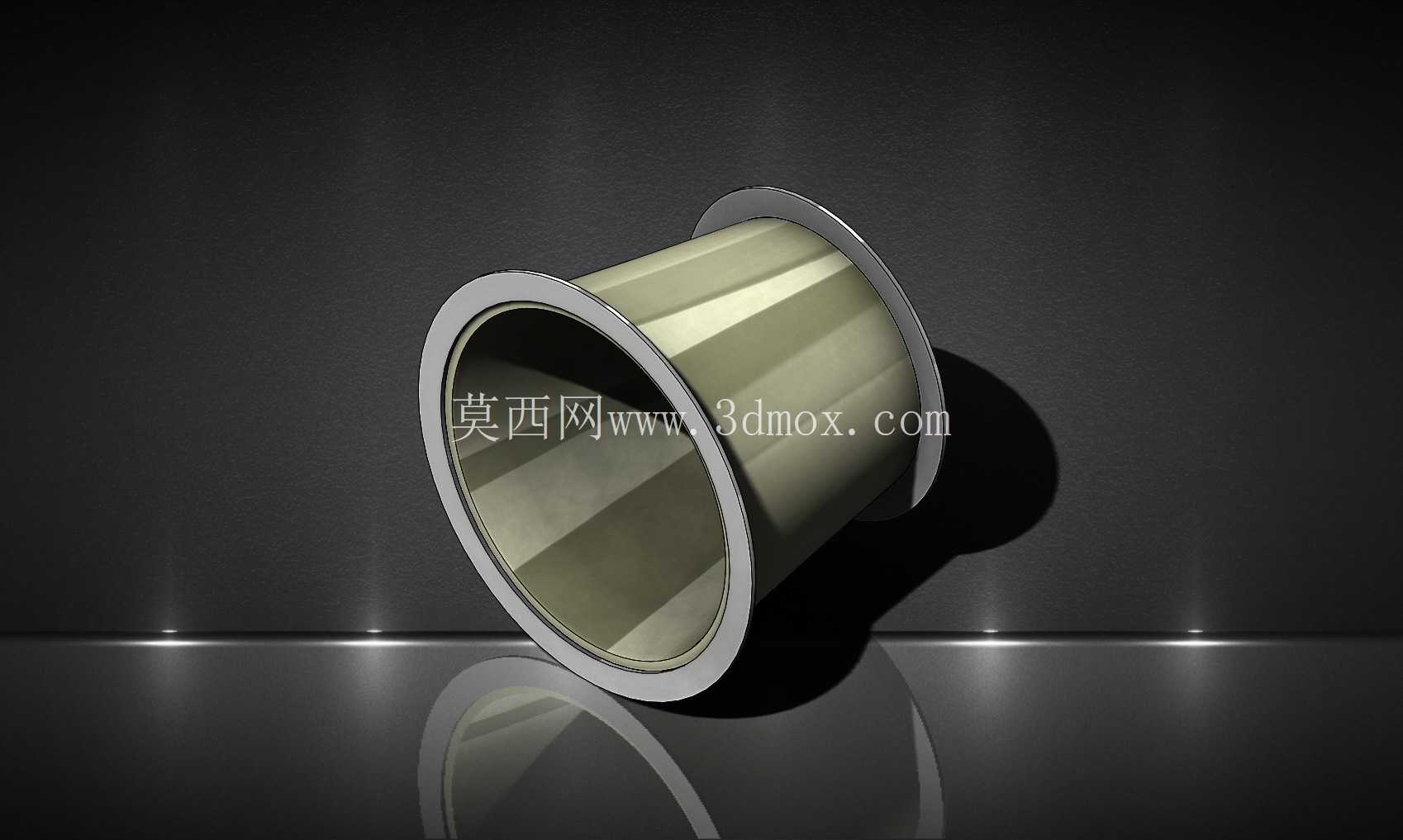

从结构设计逻辑来看，该适配器采用直锥过渡结构，两端均配置标准雅各布快装翻边法兰，法兰翻边的厚度、密封面平面度均匹配通用雅各布管路的安装公差，安装时无需额外焊接法兰，直接配合配套的快装卡箍即可完成锁紧固定，密封面可适配常规橡胶或硅胶密封垫片，满足低压工况下的密封要求。锥段的锥度设计经过流场优化，内壁保持连续平滑过渡，没有突变的折角，当输送粉体物料时，不会出现物料挂壁、积料堵管的问题；用于通风除尘管路时，可大幅降低变径处的局部风阻，减少整个管路系统的压损，降低风机的运行负载。

从安装边界来看，该适配器两端法兰的外径、螺栓孔（卡箍适配槽）尺寸完全符合对应通径雅各布接头的标准尺寸，安装时不需要对现有管路做额外改造，直接替换原有等径段即可完成变径转接。整体长度控制在合理范围内，既保证锥段过渡平缓，又不会占用过多管路安装空间，适合在空间紧凑的设备出口、管路转角附近布置。两端法兰的端面与管路轴线保持严格垂直，安装后不会出现管路偏斜、卡箍无法锁紧的问题，密封面的粗糙度满足密封件的压缩要求，在常规工作压力下不会出现漏风、漏料的情况。

在实际选型使用时，需要确认两端对接管路的雅各布法兰通径，保证适配器两端规格与对接管路完全匹配，同时根据输送介质的特性选择适配的密封垫片，输送食品级物料时可选用食品级硅胶垫片，输送含磨损性的粉体时可搭配耐磨密封件。该结构的建模过程中，重点保证了锥段与两端法兰的同轴度，法兰翻边的圆角处理符合实际加工工艺要求，不会出现建模特征与实际冲压、卷制加工工艺冲突的问题，模型的壁厚均匀，完全匹配实际钣金加工的工艺参数，可直接用于工程出图、管路装配模拟，也可用于管路系统的干涉检查，提前预判安装过程中可能出现的空间冲突问题。

不同于普通的焊接变径接头，这款雅各布锥型适配器采用快装结构设计，日常维护、管路拆装时不需要动用焊接设备，松开卡箍即可完成拆卸，方便后期对管路内部进行清理、检修，尤其适合需要频繁更换管路布局、定期清理内部积料的生产场景。锥段的壁厚选择兼顾了结构强度与轻量化要求，在常规负压、低压输送工况下不会出现吸瘪、变形的问题，同时整体重量较轻，安装时不需要额外做承重支撑，降低了管路安装的成本与施工难度。
