弯管式法兰连接管道结构设计

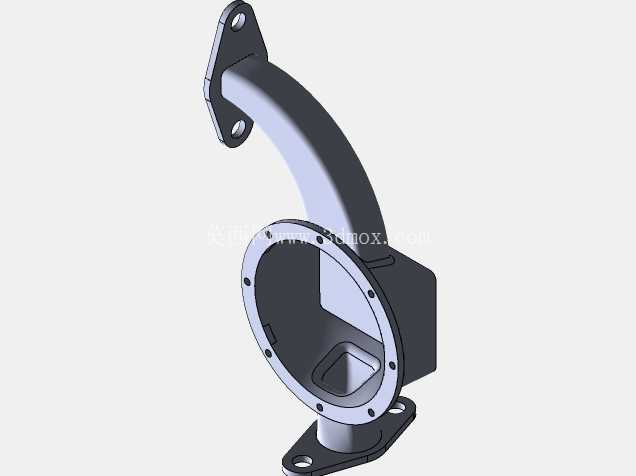

这套弯管连接结构在现场管路改造里属于很典型的过渡件，一端要对接带密封面的圆形设备接口，另一端又要把管路引到上方偏置的安装点位，直线管件无法同时满足两个接口的位置关系，因此采用空间弯管加两端安装座的组合形式。大口径端设置圆形法兰盘，盘面上均布螺栓孔，法兰内侧保留平整贴合面，用于和泵体、阀组或者箱体侧壁形成压紧密封；弯管上端延伸出双耳式安装板，板上开出两个固定孔，可直接锁附在机架立面或设备支架上，下端还带有小型支撑脚，能够在管路自重较大或者介质存在脉动冲击时分担端部载荷，避免所有受力都集中在法兰螺栓上。

从实际布置来看，这类构件常见于紧凑型动力舱、工艺管线转接段以及设备内部气路、油路的走向调整场景。设备侧壁接口位置往往受内部零部件限制，不能沿轴向直接接管，而外部安装支点又高出接口中心一段距离，弯管的曲率和抬升角度就是按照两端接口的中心高差、水平偏距以及周边避让空间反推出来的。建模时先确定大法兰的中心轴线，再依据上端安装板的孔位坐标建立弯管中心轨迹，圆弧段半径不能过小，否则不仅会增加介质流动阻力，在铸造或折弯工艺上也容易出现壁厚不均、内侧起皱等问题；对于需要焊接成型的结构，还要在弯弧两端预留直段，保证法兰和安装座焊接时有足够的贴合长度。

结构细节上，圆形法兰盘的厚度按照公称通径和螺栓预紧力选取，盘面螺栓孔数量与分布圆直径要和配对设备接口一致，孔位相对弯管方位不能随意旋转，否则装配时会出现密封孔错位。上端双耳板并非简单贴在管壁上，板体与弯管之间通过过渡段连成整体，受力方向沿安装板法线传递，两个固定孔的间距决定了抗翻转能力；下端支撑脚的底面与法兰基准面保持平行，便于在装配时作为辅助定位面，也能在管路承受横向振动时限制管体摆动。弯管截面在转弯区域保持连续顺滑，没有突变台阶，内部流道沿弧线过渡，可减少积液和局部湍流。

安装边界方面，三维结构中需要重点校核三个区域：一是大法兰端面到弯管最高点的包络高度，确认上方没有机架横梁或其他管线干涉；二是双耳安装板外侧到法兰外缘的侧向距离，保证螺栓放入和扳手拧紧时有操作空间；三是弯弧背部与相邻设备壳体之间的最小间隙，尤其是在有振动位移或者热胀冷缩的工况下，要留出合理的安全间隙。法兰端密封面的平面度、螺栓孔与中心轨迹的位置度，以及上端安装板孔距，都是加工和装配时需要控制的关键尺寸。

建模过程中，弯管主体、法兰盘、双耳板和支撑脚可以按照分体焊接件思路搭建，也可以根据批量工艺整合为铸件结构。若采用焊接方案，管壁厚度要兼顾承压能力和焊接变形控制，法兰与管子连接处可增加角焊缝或补强结构；若采用铸造方案，则需在弯弧外侧考虑拔模斜度和壁厚过渡，避免厚大截面产生缩松。整体结构没有复杂运动机构，设计核心在于接口坐标、密封可靠性、管路走向和安装强度之间的平衡，适合作为设备管路转接、异形风道以及流体系统连接件的结构参考。
