50加仑球形脉动阻尼器结构设计

在容积式泵的流体输送管路系统中，流量与压力的周期性脉动是无法回避的工程问题，不管是柱塞泵、隔膜泵还是齿轮泵，排液冲程与吸液冲程交替带来的压力冲击，不仅会造成管路振动、接头松动泄漏，长期运行还会引发仪表计量失准、阀门密封件疲劳损坏，甚至出现管路焊缝开裂的恶性故障，50加仑规格的球形脉动阻尼器，正是针对中到大流量泵组配套开发的压力缓冲元件，这类元件的核心作用是在管路压力高于设定值时储存部分高压流体，在压力回落时释放储存的介质，以此平抑整个管路系统的压力波动幅度，将脉动峰值控制在允许范围内。

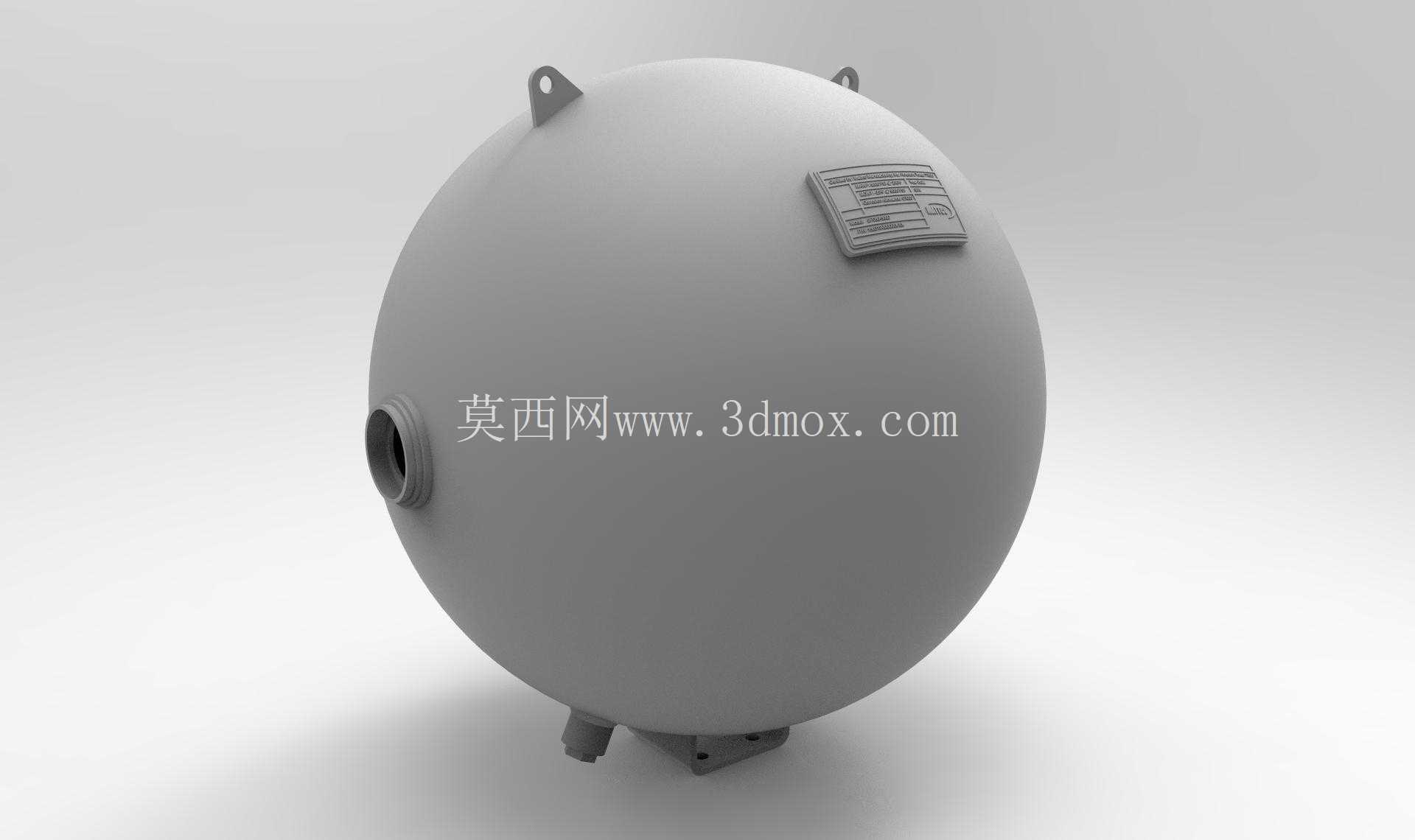

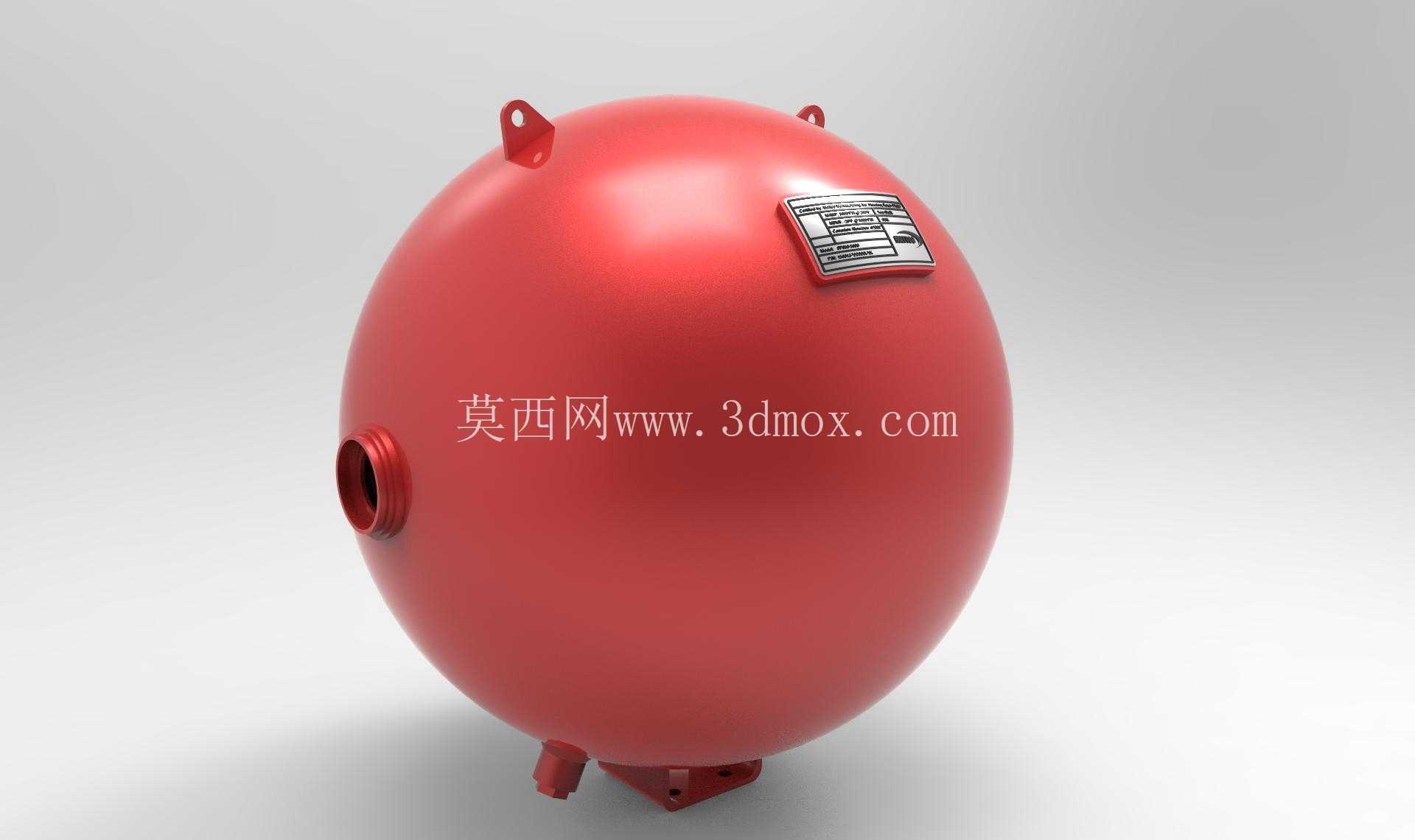

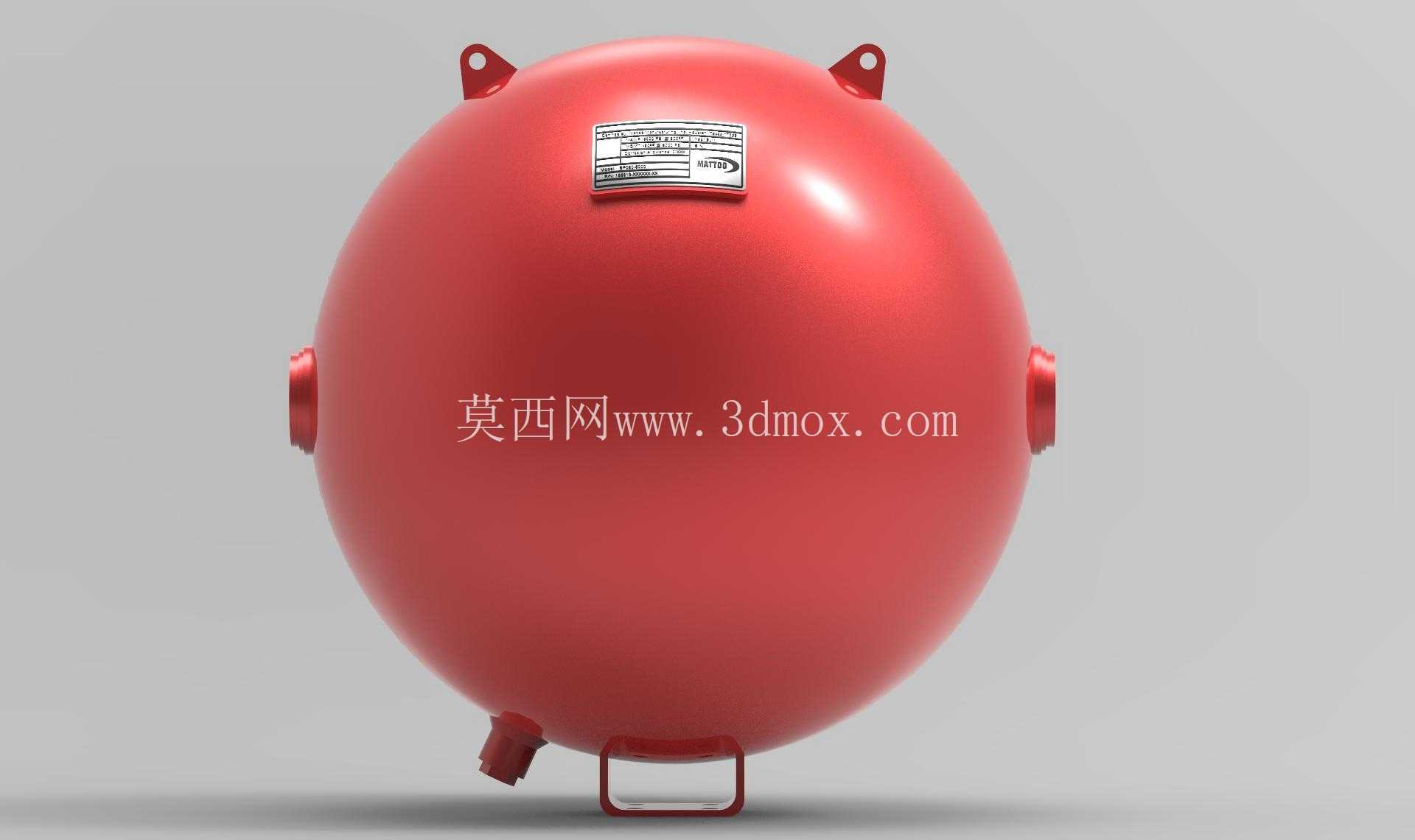

从结构设计逻辑来看，球形壳体的选型并非出于外观考量，而是同等容积下球体的受力均匀性最优，内壁不存在直角转角类的应力集中区域，能够在相同壁厚条件下承受更高的工作压力，同时球形结构的内部流道无死区，介质进出过程中不会出现滞留区，对于输送含微小颗粒的介质或者有洁净要求的工况，能大幅降低介质残留结垢的概率。壳体顶部对称设置的两个吊耳结构，是针对大规格阻尼器安装转运设计的，50加仑容积的阻尼器充液后整体重量较大，单吊点吊装容易出现重心倾斜磕碰管路，对称双吊耳配合卸扣可实现垂直平稳起吊，安装对位时更容易调整接口角度。壳体侧面的径向接口为介质进出通道，接口采用内螺纹结构设计，可直接与同管径的管路或者泵出口法兰通过转换接头连接，接口位置设置在球体水平中线上，能够保证阻尼器内部气腔与液腔的分界稳定，不会因为接口位置过高或过低造成气腔气体随介质流失，或是液腔缓冲容积不足。底部设置的三个支脚呈120度均匀分布，相比环形底座，三点支撑结构对安装基础的平面度要求更低，哪怕安装面存在小幅不平整，也能保证阻尼器放置稳定，不会出现额外的安装附加应力，支脚上预留的安装孔可通过膨胀螺栓或者U型螺栓将阻尼器固定在安装支架或者基础平台上，避免泵组长时间运行的振动造成阻尼器移位。

在实际工程选型中，50加仑的容积规格通常适配流量在每小时数十立方米级别的容积式泵组，配套时需要根据泵的单冲程排量、脉动频率、系统允许的压力波动率来核算阻尼器的预充压力，通常预充压力设置为系统工作压力的60%-80%，才能保证最佳的缓冲效果。建模过程中需要重点关注几个边界尺寸：首先是壳体的外径尺寸，直接决定了安装时需要预留的横向空间，避免与周边的管路、阀门、支架产生干涉；其次是底部支脚的安装孔中心距，这是现场制作安装支架的核心尺寸依据，孔位偏差过大会直接导致安装对位失败；再者是侧面接口的中心高度，需要与泵出口管路的中心高度匹配，减少管路的弯头数量，降低不必要的管路阻力损失；最后是顶部吊耳的孔径与位置，需要满足常用卸扣的穿装要求，保证吊装作业的可操作性。

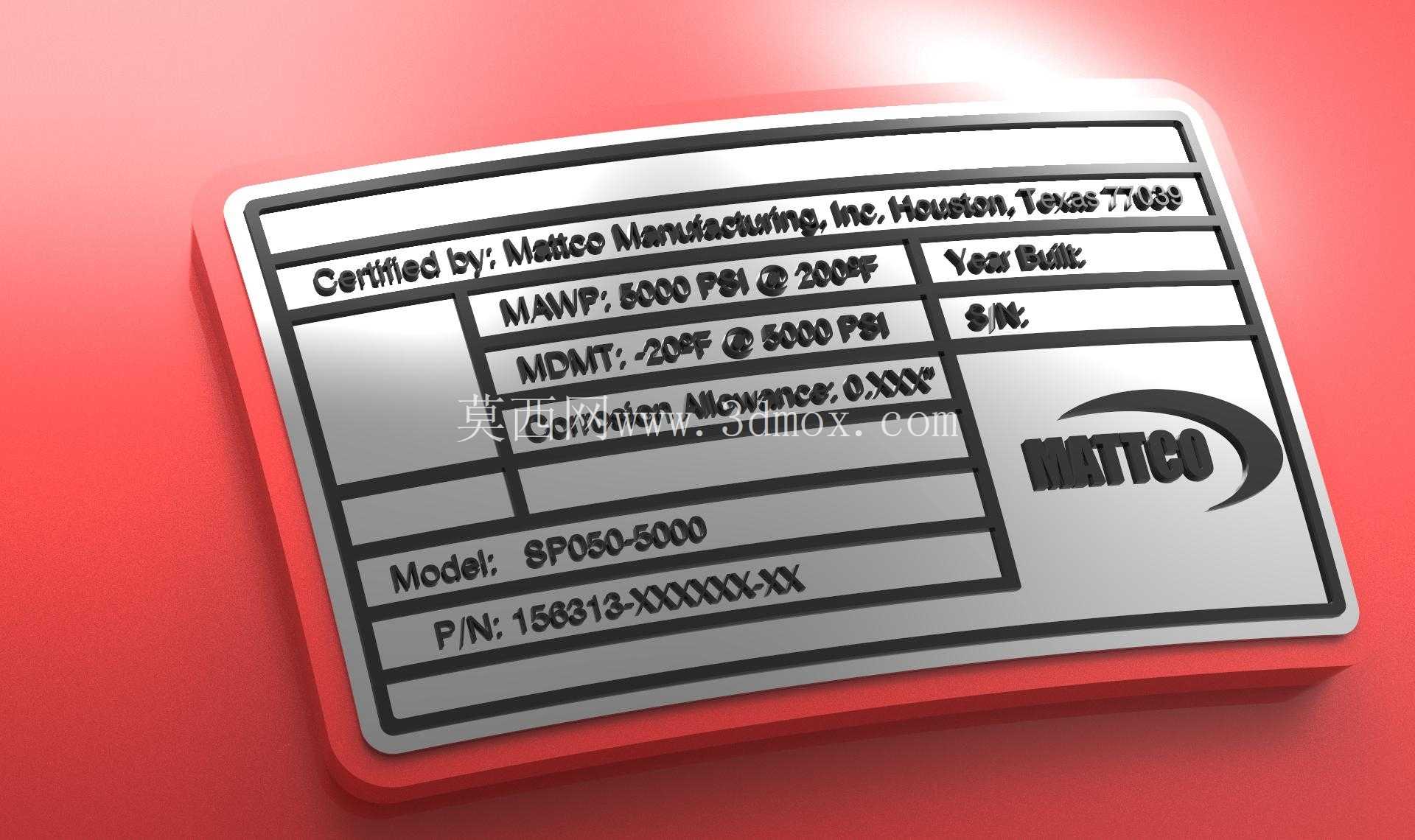

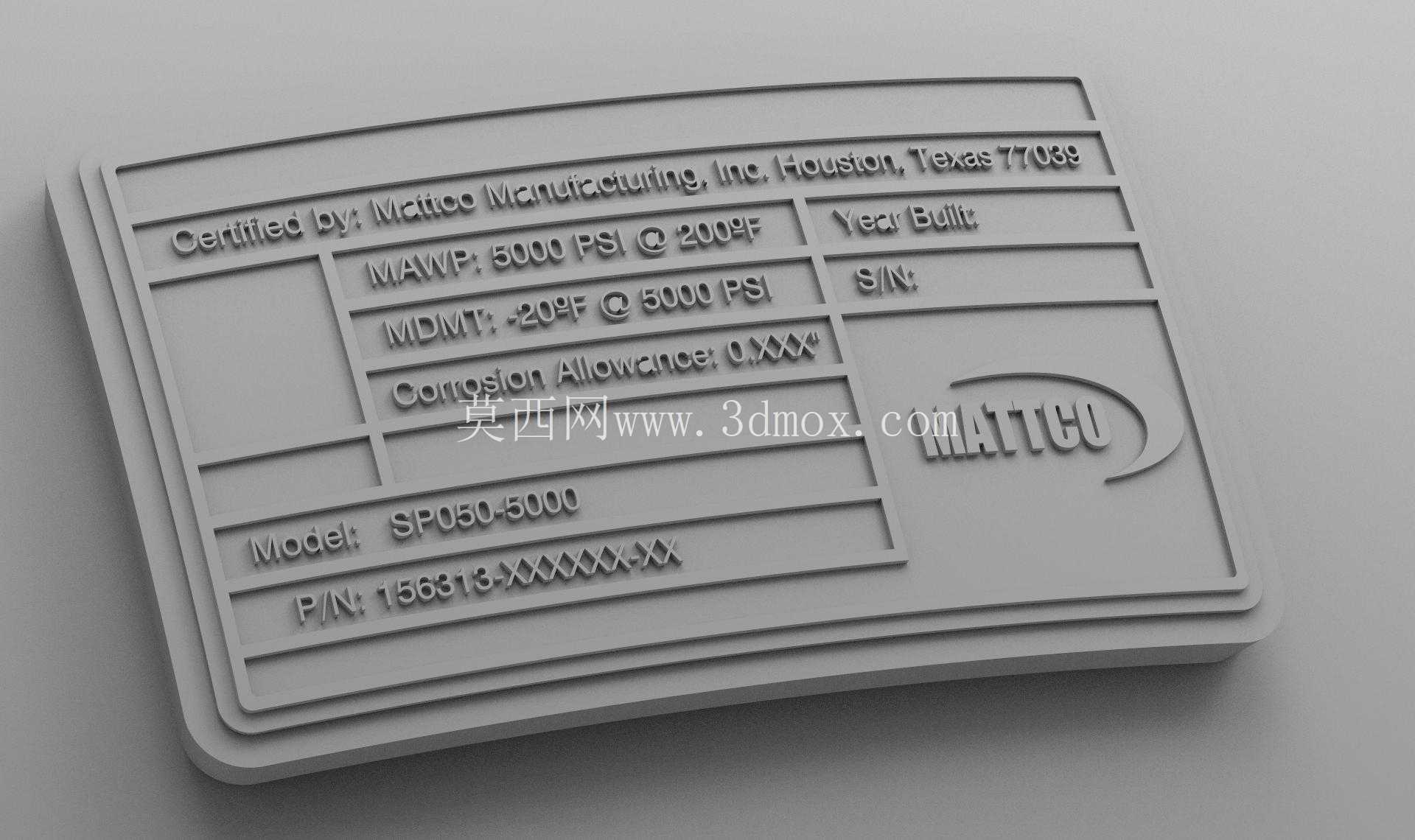

壳体表面的铭牌安装位采用内嵌式结构设计，相比外凸式铭牌支架，内嵌式设计不会因为安装过程中的磕碰或者长期运行中的振动造成铭牌脱落，铭牌区域预留的平面可标注工作压力、容积、预充压力要求、介质适配范围等核心参数，方便现场运维人员快速核对设备信息。这类球形脉动阻尼器的适用场景覆盖了化工流体输送、水处理加药系统、油田注水泵组、食品饮料灌装输送等多个领域，相比立式圆柱形阻尼器，球形结构的响应速度更快，因为内部介质到气腔的距离更短，压力变化时气腔的压缩与释放动作更灵敏，对于高频率脉动的缓冲效果更优。建模时还需要考虑壳体壁厚的均匀性，尤其是接口与壳体连接的过渡区域、支脚与壳体焊接的区域，需要做圆滑的过渡结构处理，避免应力集中造成的疲劳损坏，这些细节直接决定了阻尼器的实际使用寿命，也是三维建模过程中需要重点还原的结构细节，不能只做外观的曲面造型而忽略内部的受力过渡结构。
