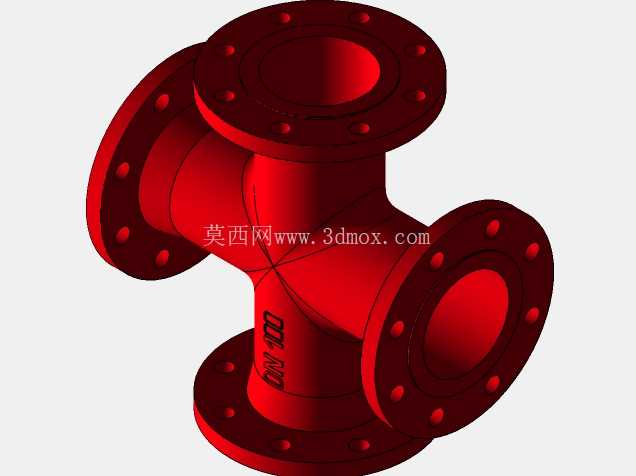

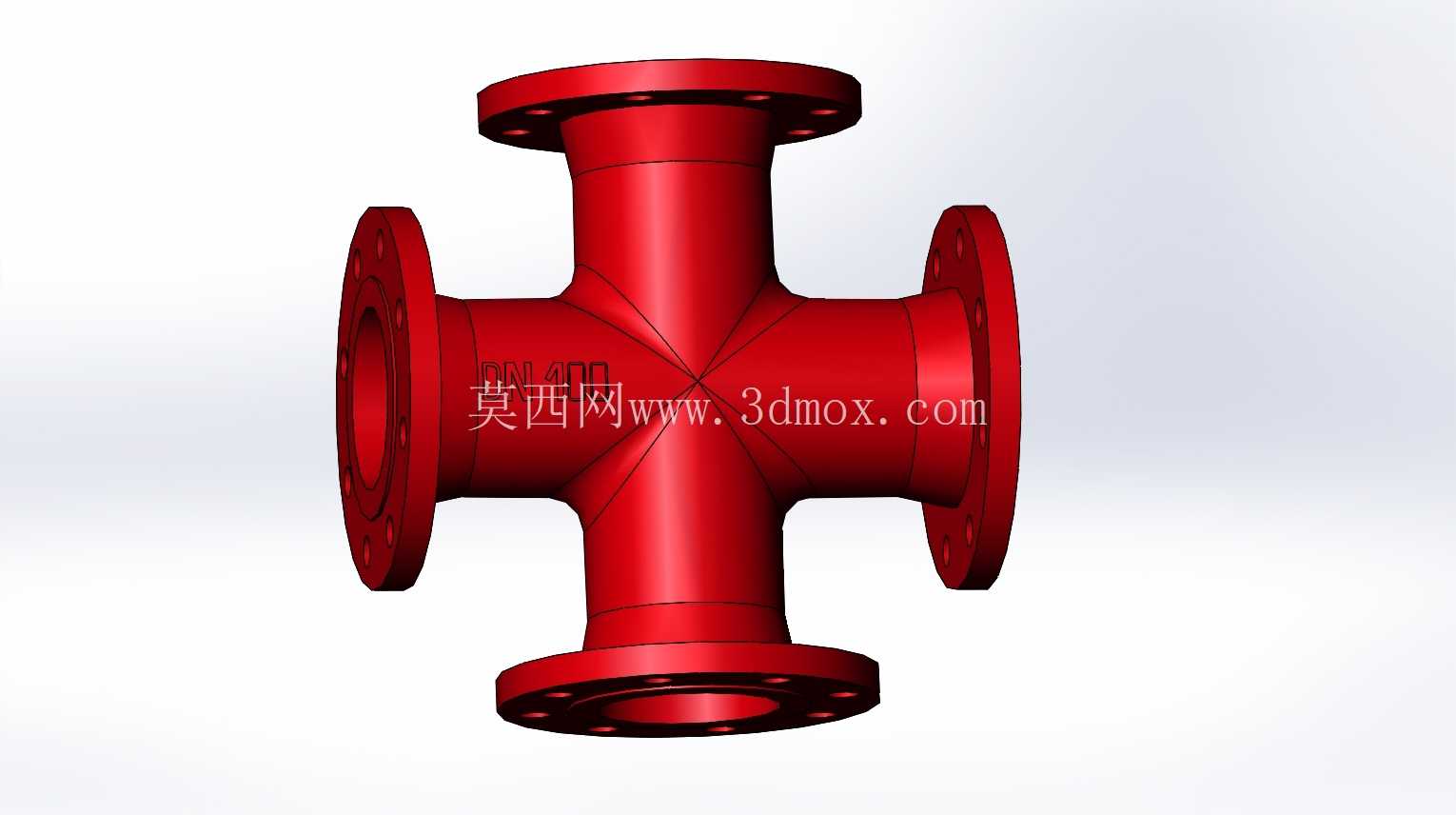

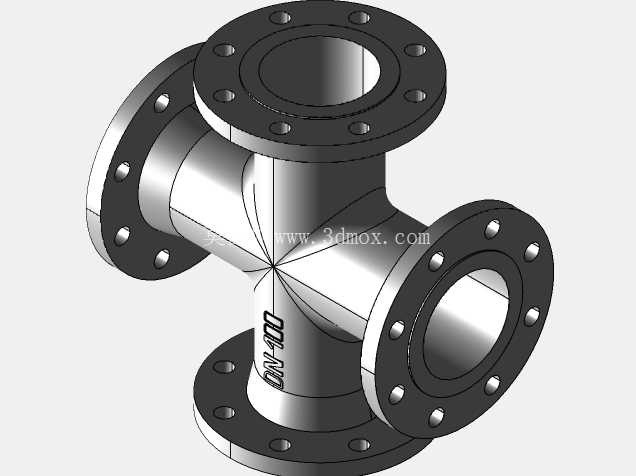

DN100等径法兰十字四通管路接头

在市政给排水主管网分支、化工介质输送管线改向、消防水系统环网搭建、暖通空调循环水支路布设这类工程场景里，管路十字交汇位置的连接件选型，直接决定整个管线系统的密封可靠性与长期运行稳定性，这款DN100规格的法兰十字接头，就是针对公称通径100mm的等径管路十字交汇需求开发的专用连接件。从实际工程使用的角度看，这类十字接头的核心作用是在同一节点实现四个方向同管径管路的连通，相比采用多个弯头加短管拼接的十字交汇方案，一体结构的法兰十字接头能减少3组以上的管路连接密封点，大幅降低管线交汇位置的跑冒滴漏风险，尤其适合输送压力稳定、无强腐蚀的清水、压缩空气、低压蒸汽等常规工业流体介质。

设计这款接头时，首先要匹配DN100公称通径对应的法兰连接标准，四个方向的法兰端面均采用统一的密封面形式，法兰盘上的螺栓孔位置度公差控制在0.2mm以内，保证现场安装时四个方向的对接法兰都能顺利穿装螺栓，不会出现孔位错位强行掰管安装的情况，避免管路安装应力长期作用在接头本体上造成的焊缝开裂或者密封面变形。接头本体的内部流道采用圆弧过渡结构，四个方向的流道交汇处没有直角凸台，能减少流体在节点位置的湍流阻力，降低输送过程中的压力损失，同时避免介质中的固体杂质在交汇位置沉积造成的管路堵塞。

从安装边界尺寸来看，四个法兰端面到接头中心的距离完全一致，保证四个方向的管路对接后处于同一水平或垂直轴线上，不会出现管路偏斜。法兰盘的厚度、螺栓孔数量与孔径均匹配对应压力等级的法兰标准，现场安装时不需要额外加工适配法兰，直接搭配同压力等级的法兰垫片即可完成密封连接。接头本体的壁厚经过强度校核，能承受对应公称压力下的管路水锤冲击，不会因为瞬时压力波动出现本体变形。

在实际选型应用中，这类法兰十字接头多用于不需要经常拆卸的管路固定交汇节点，相比螺纹连接的四通管件，法兰连接的形式密封性能更可靠，承压能力更高，适合中大管径的管路系统。建模过程中，法兰盘的密封面水线、螺栓孔倒角、本体与法兰连接位置的过渡圆角都做了精准还原，能直接用于管路系统的装配干涉检查、管线排布模拟，也可以作为预制加工的尺寸参考，帮助施工人员提前核算安装空间，避免现场安装时出现与周边管线、支架的位置冲突。

不同于焊接式的十字接头，法兰连接的形式不需要在现场进行焊接作业，安装效率更高，后期管线改造时拆卸也更方便，不需要切割管路就能完成节点的更换或调整。接头的外表面没有多余的凸起结构，外轮廓规整，方便做防腐保温层的包覆，适合户外埋地或者架空敷设的管路系统使用。四个方向的法兰同轴度、垂直度都经过参数化约束，任意两个相对方向的法兰端面平行度误差控制在合理范围内，保证对接后管路不会出现额外的安装应力，延长整个管线系统的使用寿命。
