两寸150磅级研磨松套法兰结构

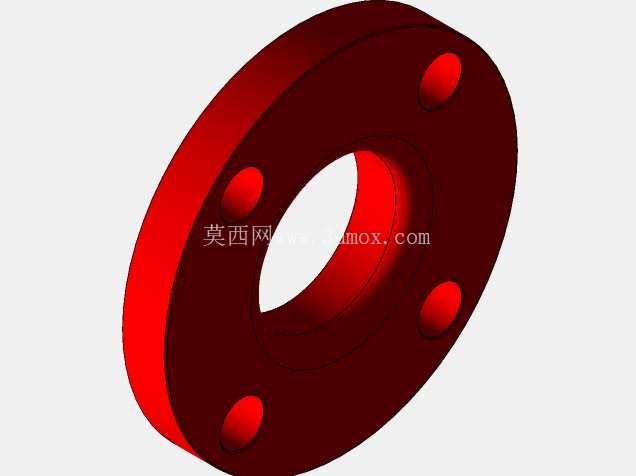

该研磨法兰属于管道系统中常见的松套式连接元件，公称尺寸对应2英寸，压力等级为150磅级，主要用于需要配合翻边短节或搭接接头完成管路对接的场合。法兰本体呈圆盘形，中心开设大直径通孔，孔周形成凸起的承靠台肩，外缘沿圆周均布四个螺栓孔，用于穿装螺栓并与配对法兰形成夹紧连接。

从现场使用逻辑看，这类研磨法兰并不直接与管道焊接，而是套在翻边管端外侧，密封面由翻边短节的搭接面承担。这样布置的好处在于法兰盘可以绕管轴自由转动，安装时螺栓孔对位非常方便，尤其适合不锈钢管路、衬塑管路以及现场组对空间受限的管线。设备检修时，松开螺栓即可调整法兰角度，不必强行扭转管道，能够降低装配应力对焊缝和密封面的影响。

结构设计上，盘体厚度需要满足150磅级工况下的螺栓预紧承载要求，避免受压后产生明显翘曲。中心凸台一方面用于贴合翻边背面，形成轴向定位；另一方面可提高孔口区域刚度，减少管道振动时法兰盘的偏摆。四个螺栓孔按标准圆周分布，孔位与中心孔保持同轴关系，建模时需要重点控制孔心圆直径、孔径以及相邻孔夹角。若孔位偏差过大，现场会出现螺栓无法穿入或配对法兰错位的问题。

外形尺寸方面，圆盘外径决定安装时所需的扳手空间，中心通孔需略大于配套管段或翻边外径，使法兰能够顺利套入。凸台高度不宜过大，否则会影响翻边密封面与配对法兰的贴合；也不宜过小，否则定位和承托作用不足。螺栓孔数量较少，适合中小口径低压管路，装配时对角紧固即可使压紧力均匀传递到密封面。

三维建模过程中，可先绘制回转截面，通过旋转命令生成盘体、中心孔和凸台，再建立单个螺栓孔并按圆周阵列完成四孔均布。模型需要保留清晰的倒角与圆角关系，尤其是盘体边缘和凸台过渡处，这些细节会影响加工识图与重量估算。密封相关端面应保持平整，建模时不宜随意添加沟槽，因为松套法兰的密封通常由搭接面和垫片共同完成。

在化工、给排水、食品管线和一般工业管道中，这类法兰常用于输送水、气体、低腐蚀性流体或需要频繁拆装的支路。选型时要核对管内介质、工作压力、温度以及配套翻边材料，法兰盘材料可与管道材料不同，从而在耐腐蚀管路中降低成本。安装边界上，法兰外侧需要预留螺栓穿入和扳手旋转空间，背侧应保证翻边短节有足够搭接宽度；若管线存在热胀冷缩，还应在支吊架布置时避免额外弯矩集中到法兰连接处。

从结构校核角度看，螺栓预紧后，盘体承受绕螺栓孔区域的弯曲作用，凸台根部是应力过渡较明显的位置。设计中通过合理的台肩厚度和圆滑过渡，可以降低应力集中。中心大孔使零件整体重量减轻，也便于管道穿过，但盘体有效承载宽度仍需满足垫片压紧范围。

该模型适合用于管道装配设计、设备接口校核、备品备件建模以及教学演示。使用时可将其与翻边短节、螺栓、螺母、垫片和配对法兰组合，检查干涉情况、螺栓长度以及安装工具空间；也可在工程图中提取外径、厚度、孔心圆、孔径和凸台尺寸，用于加工或采购沟通。整体结构简洁，工艺性好，是低压中小口径管路中兼顾安装便利性与连接可靠性的典型法兰形式。
