雅各布拉环快装式管道紧固卡箍结构

　　在流体输送管路系统的布设与运维场景中，快装式紧固连接件的选型直接影响管路拆装效率与密封可靠性，这款带拉环的卡箍结构，主要应用于通风除尘、粉体输送、低压流体输送管路的对接紧固场景，尤其适配需要频繁拆装清理、更换管路段的生产工况，比如食品加工生产线的物料输送管路、木工车间的除尘风路、工业设备的通风排气管道等场景，相比传统螺栓紧固的抱箍，这类拉环式卡箍无需额外工具即可完成锁紧与松脱操作，能大幅缩短管路拆装的作业时长，降低一线运维人员的操作强度。

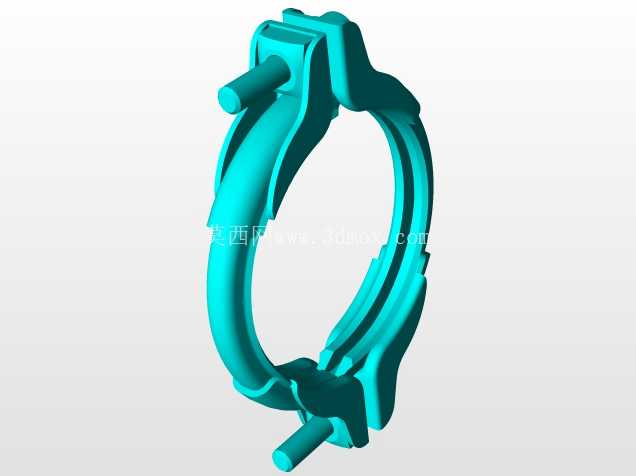

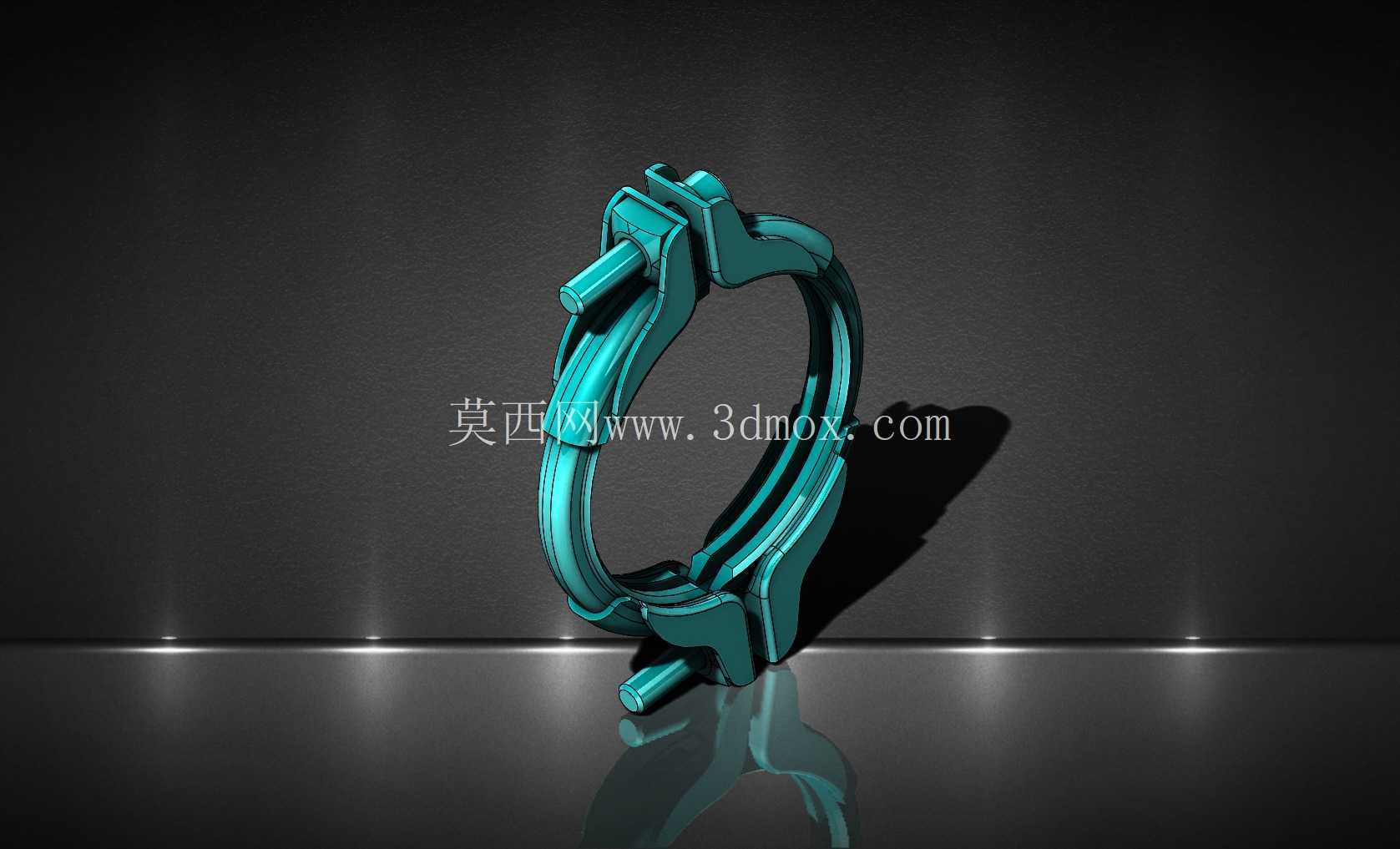

　　从功能特性来看，该卡箍采用对称开合的环体结构，环体内侧预留了适配管路翻边或密封圈的限位槽，锁紧后可均匀施加环向抱紧力，避免局部应力集中导致的管路变形或密封失效问题；两侧延伸的拉环结构既是锁紧操作的施力点，也可作为管路临时悬挂的辅助受力点，在部分高空布设的管路场景中，作业人员无需额外扶持卡箍即可完成对位操作。设计过程中，首先围绕目标适配管路的外径尺寸确定环体的基础曲率，环体的开合角度经过反复校核，保证松脱状态下卡箍可直接从管路侧方卡入，无需从管路端部穿套，适配已布设完成的管路改造场景；铰接位置的销轴采用间隙配合设计，既保证开合动作顺畅无卡滞，又控制铰接处的旷量，避免锁紧后环体出现错位偏移；拉环的长度与握持直径按照人手操作的施力习惯设计，保证单人徒手即可完成锁紧操作，无需借助杠杆类工具增力，同时拉环与环体的连接位置做了圆弧过渡处理，避免应力集中导致长期受力后出现断裂问题。

　　从安装边界来看，该卡箍适配的管路对接端需加工有标准翻边结构，或配套对应规格的橡胶密封垫圈，环体锁紧后的有效抱紧直径公差控制在±1mm范围内，可适配一定尺寸公差的薄壁管路；安装时需保证两个对接管路的端面同轴度偏差不超过2mm，否则会出现局部抱紧力不足导致的泄漏或脱管问题；卡箍锁紧后拉环的自然下垂位置需预留不小于30mm的操作空间，方便后续运维时徒手扳动拉环完成松脱操作，避免周边构件遮挡操作空间导致无法徒手拆装。

　　环体的壁厚根据紧固力需求做了差异化设计，铰接位置与拉环连接位置的壁厚略大于环身主体，在保证整体结构强度的前提下控制整体重量，降低管路额外承重；环体内侧的限位槽深度根据配套密封圈的压缩量设计，锁紧后密封圈的压缩率保持在25%-30%区间，既保证密封性能，又避免压缩量过大导致密封圈过早老化失效。在实际应用中，这类卡箍常配套薄壁不锈钢管、PVC风管、镀锌螺旋风管使用，相比传统的法兰螺栓连接，单处对接的拆装时间可缩短80%以上，且无需定期对螺栓做防锈紧固维护，在有清洁需求的食品、医药生产场景中，卡箍整体无清洁死角，圆弧过渡的外表面不会积存物料残渣，可直接配合冲洗作业完成清洁，符合相关行业的卫生设计要求。建模过程中对所有活动铰接位置做了运动仿真校核，验证开合全行程中无结构干涉，环体的受力变形量通过有限元分析做了验证，在额定抱紧力作用下环体的最大变形量不超过0.2mm，不会出现因环体变形导致的锁紧失效问题；拉环位置的受力强度按照150N的操作力做了校核，保证操作过程中不会出现塑性变形或断裂问题。
