电力变压器配套滚轮导向支撑结构

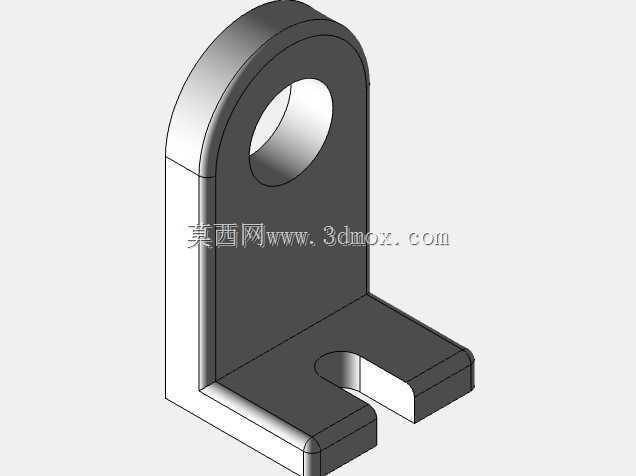

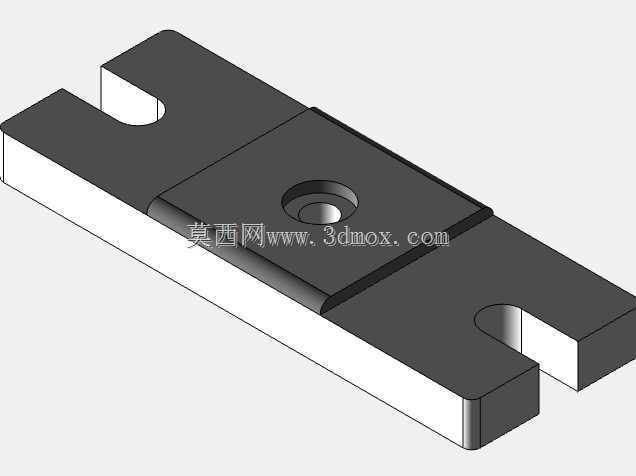

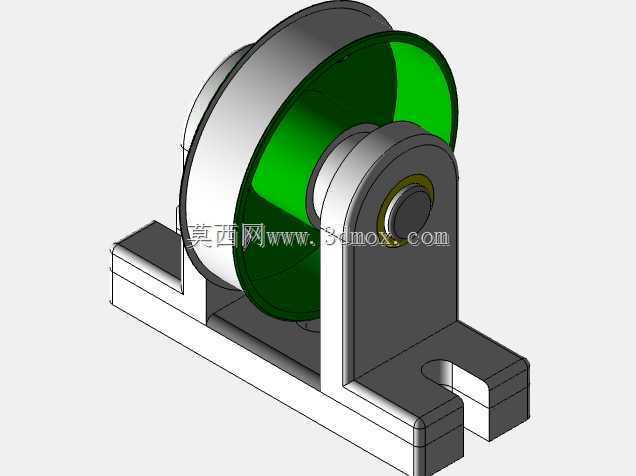

　　在电力变压器的生产装配、现场就位以及后期运维移位环节，滚轮导向组件是承担位移导向、承重支撑的核心配套部件，不少现场施工人员在变压器移位作业时遇到的卡滞、偏移、承重不足问题，往往都和导向滚轮组件的结构设计合理性直接相关。这套导向组件采用单轮悬臂支撑的结构形式，滚轮主体采用大直径宽轮面设计，轮面做了光滑圆弧过渡处理，作业过程中轮面与变压器底部的导向轨道接触时，不会出现硬接触刮伤轨道漆面或者卡入轨道接缝的问题，宽轮面的设计也能有效分散接触应力，避免长期承重后轮面出现局部压痕变形，影响滚动顺畅度。支撑部分采用L型一体式安装支座，支座底部设置了两个带安装缺口的固定脚，安装时可以直接将固定卡入预设的安装螺栓位置，不需要额外调整支座的横向位置，

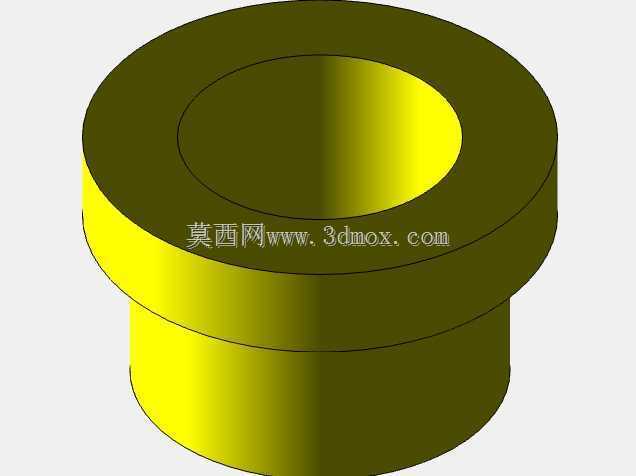

　　安装缺口的尺寸适配常规电力设备安装的M16、M20固定螺栓，安装完成后支座的竖直支撑臂与滚轮转轴采用同轴度定位设计，转轴与支撑臂之间设置了耐磨衬套，长期滚动摩擦下不会出现转轴磨损松旷的问题，衬套的储油槽结构可以留存润滑脂，减少日常运维的润滑频次。从设计思路上看，这套组件没有采用复杂的双轮或者多轮结构，而是针对变压器移位时直线导向的核心需求做了结构简化，滚轮侧面设置的限位挡边可以在移位过程中卡住轨道侧边，即使作业过程中存在一定的侧向推力，也不会出现滚轮脱轨的问题，挡边与轮面的过渡位置做了R角处理，不会在偏移复位时刮蹭轨道侧面。安装边界方面，支座底部的安装孔中心距按照常规变压器底座的导向槽间距做了适配，整体安装高度控制在合理范围，

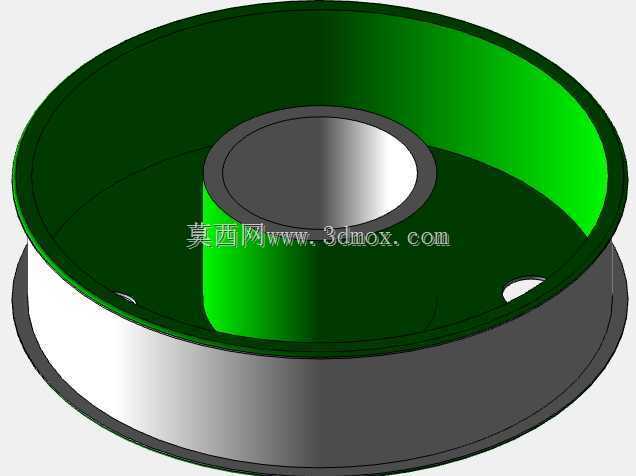

　　不会因为组件高度过高导致变压器整体就位标高出现偏差，滚轮的突出宽度也控制在支座侧边以内，运输过程中不会因为磕碰导致滚轮变形。实际应用场景中，这类导向组件不仅可以用在电力变压器的移位作业中，也可以适配其他重型电力设备的车间内移位、现场安装导向场景，作业时滚轮承受的径向载荷通过转轴直接传递到L型支座的竖直臂上，竖直臂与底部安装板之间设置了加强筋结构，即使承受偏载也不会出现支座弯折变形的问题。不少结构设计人员在做这类导向组件时，容易忽略滚轮与支座之间的间隙预留，这套结构在滚轮两侧与支撑臂之间预留了足够的热胀间隙，即使在户外高温或者低温环境下作业，也不会因为部件热胀冷缩出现滚轮卡滞无法转动的问题。滚轮的轮体部分采用中空结构设计，

　　在保证整体结构强度的前提下有效降低了组件自重，单人即可完成组件的安装与拆卸，不需要借助额外的吊装设备，适合现场施工的快速装配需求。转轴端部采用卡簧限位结构，不需要额外的锁紧螺母固定，拆卸维护时只需要用卡簧钳取出卡簧即可完成滚轮的更换，维护效率相比传统的螺栓锁紧结构提升不少。在做三维建模时，这套结构的各个配合面都做了公差适配，转轴与衬套的配合采用间隙配合，衬套与支撑臂安装孔采用过盈配合，既保证了转动的顺畅度，也避免了衬套在长期转动过程中出现松旷转动的问题。支座的安装面做了平面度处理，安装时可以与设备底座表面完全贴合，不会出现局部悬空导致固定螺栓受力不均断裂的问题。
