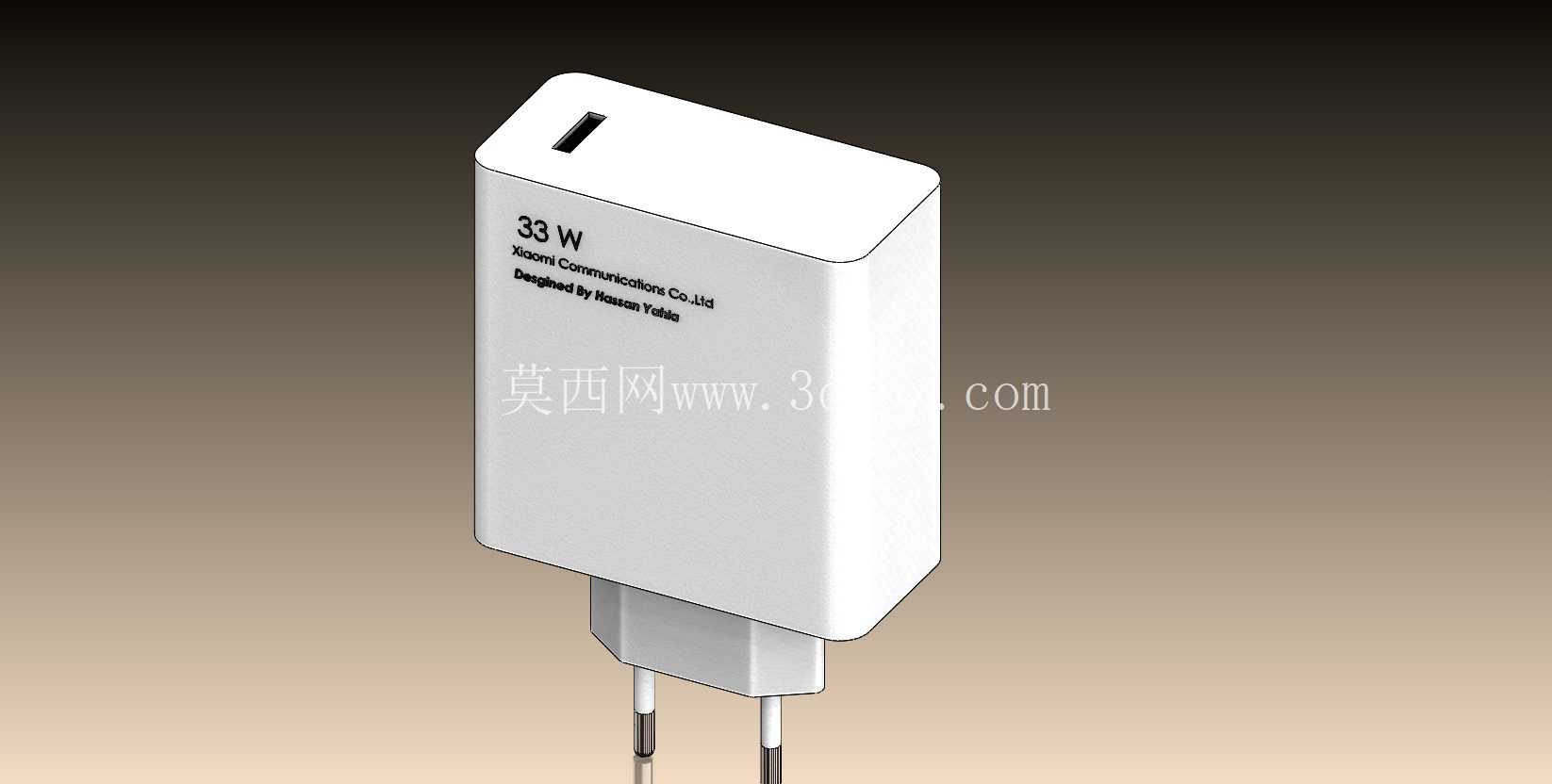

33W功率单口USB-C快充充电头结构设计

项目分类:通讯工具类 发布时间:2024-12-05 ID:828744
  • 33W功率单口USB-C快充充电头结构设计
  • 33W功率单口USB-C快充充电头结构设计

  日常做消费电子周边结构建模的时候,这类小功率快充头的结构其实是很多新人容易忽略细节的品类,看起来只是个方正的小塑料块,实际要兼顾插脚强度、内部元器件排布、散热间隙、插拔手感多个维度的平衡,做不好很容易出现插脚晃动、外壳合模缝错位、长期使用插脚松动、内部元器件温升超标的问题。这个33W单口快充的结构,首先要匹配国标两插的安装尺寸要求,插脚的伸出长度、两个插脚的中心距、插脚根部的固定台尺寸都要严格符合安规要求,不能随意调整,插脚和内部PCB板的连接部分要做足够的限位结构,避免用户插拔充电器的时候插脚受力歪斜,导致内部焊点脱焊。外壳部分采用上下扣合的结构,扣位的排布要均匀,沿着壳体四周边缘每间隔12mm左右设置一个卡扣,同时在USB-C接口的位置做局部加强筋,因为用户插拔数据线的时候接口位置会承受反复的侧向力,如果壳体强度不够,长期使用会出现接口凹陷、数据线接触不良的问题。内部的元器件排布要充分考虑安规距离,高压侧和低压侧之间要留够足够的爬电距离,初级滤波电容、变压器、次级整流器件这些发热量大的元器件,要和外壳内壁留够1mm以上的空气间隙,避免热量直接传导到外壳表面导致局部温度过高,影响使用手感甚至带来安全隐患。

  输出端采用单USB-C接口的设计,接口的固定脚要直接焊接在PCB板上,同时在接口周围的壳体上做0.2mm的凸台,和接口端面贴合,分散插拔数据线时的受力,避免接口直接受力拉扯PCB焊点。壳体的外观做小圆角过渡,边缘的R角控制在3mm左右,既不会因为圆角太大显得臃肿,也不会因为棱角太分明握持插拔的时候硌手,壳体表面做细晒纹处理,不容易残留指纹和使用划痕,日常使用的耐脏性更好。插脚部分采用折叠式设计的话还要额外考虑折叠转轴的阻尼,要保证插脚弹出和收起的时候有清晰的档位感,不会在收纳的时候自行弹出刮伤其他物品,插脚折叠后的端面要和壳体底面齐平,不会有凸起影响收纳。

  这类快充头的实际使用场景覆盖日常手机、平板、小型数码配件的充电需求,33W的功率档位刚好覆盖主流安卓手机的快充功率区间,也能给部分低功耗的平板、蓝牙耳机、智能手表等设备供电,结构设计的时候要兼顾通用性,壳体的整体尺寸控制在合理范围内,不会因为功率提升做的过于臃肿,方便用户日常放在口袋、背包里携带。建模的时候要特别注意插脚位置的公差配合,插脚和壳体上的开孔之间的单边间隙控制在0.1mm,间隙太大容易进灰,间隙太小插脚折叠活动的时候会有卡滞感,上下壳合模的位置要做错位止口,避免合模后出现错位段差,影响外观质感。

  内部的PCB板固定采用壳体内部的定位柱加卡扣的方式,不需要额外打螺丝,减少装配工序,定位柱的高度要精准控制,保证PCB板安装后不会出现上下窜动,元器件和壳体内壁的间隙均匀。在USB-C接口的开口位置,要做0.15mm的倒角,方便用户插拔数据线的时候对位,不会因为开口边缘太锋利刮伤数据线的外被。壳体的壁厚控制在1.8mm左右,这个厚度既能保证壳体的结构强度,日常跌落的时候不容易开裂,也不会因为壁厚太厚导致成型的时候出现缩水、表面缩痕的问题,加强筋的厚度控制在壁厚的0.6倍,避免筋位对应的外壳表面出现缩印,影响外观质量。做这类结构设计的时候还要考虑量产的成型工艺,壳体的拔模斜度控制在1.5度,所有的内部筋位、卡扣位置都要做足够的拔模角度,避免量产脱模的时候出现拉伤、顶白的问题,插脚的金属嵌件在注塑的时候要做精准定位,保证嵌件安装后的位置度符合要求,不会出现插脚歪斜、尺寸超差的问题。
