单缸动力系统配套金属泵壳体结构

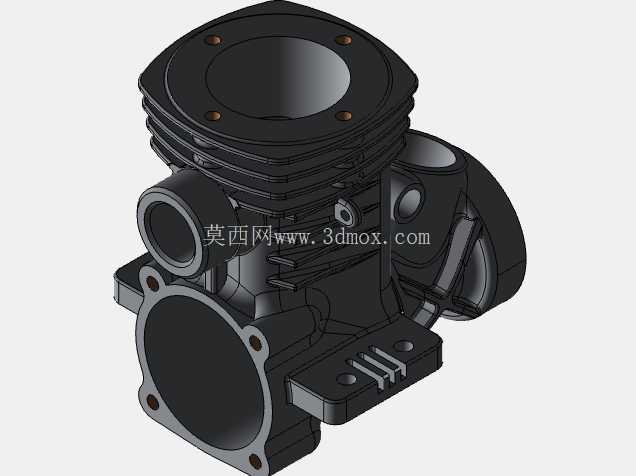

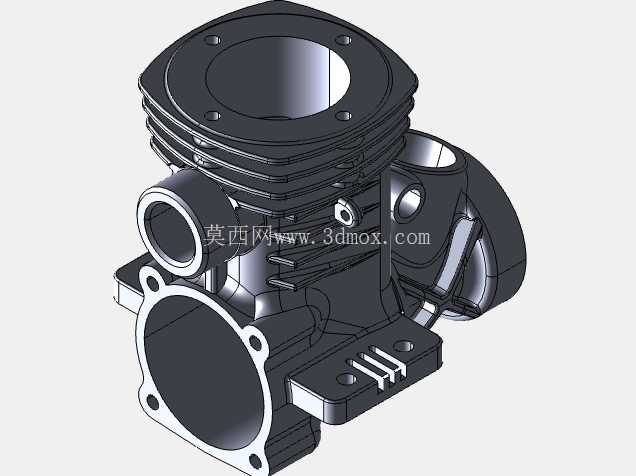

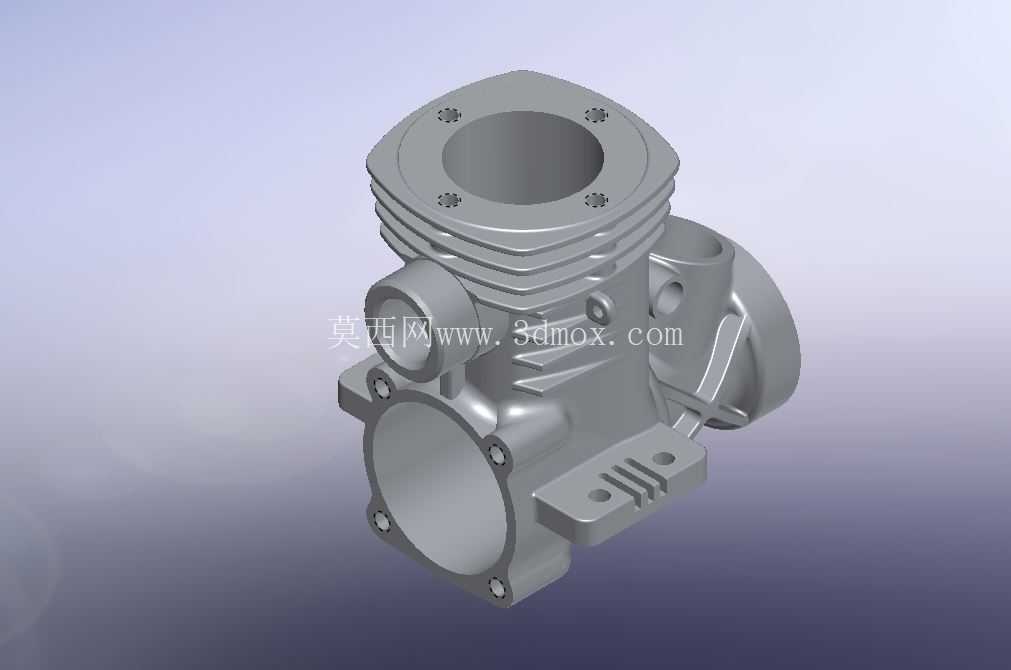

　　在小型通用动力配套的流体输送场景里，这类壳体是整个泵单元的核心承载基体，日常会配套在小型内燃动力驱动的输水、低压输油单元上，也会在小型园林机械、便携作业设备的流体循环系统里见到，它既要容纳内部的活塞、阀组等运动部件，还要承担整个泵单元的安装固定、外部管路对接、工作热量导出的多重作用，不能只当成一个简单的容纳壳件来做结构设计。从结构细节来看，顶部的圆形法兰面均匀布置了六个螺栓孔，是用来对接缸头或者上端盖的，这个端面的平面度要求控制在0.05mm以内，才能保证密封垫压紧后不会出现流体渗漏，法兰下方的环形散热鳍片是顺着壳体周向布置的，每片鳍片的厚度在2mm左右，间距4mm，工作时内部流体压缩产生的热量、以及动力端传导过来的热量，会通过这些鳍片和空气对流散出，不用额外加装散热结构就能满足连续工作的温度要求。

　　正面的大口径法兰是流体进出的主腔对接面，四个螺栓孔呈对角布置，对接的是进液管路或者阀组端盖，这个腔体内径和内部活塞的运动间隙控制在0.03-0.05mm，既要保证活塞往复运动不卡滞，还要减少流体从间隙处的内泄。侧面伸出的两个带孔凸台，一个是用来安装进油或者回油接头，另一个是预留的传感器安装位，可以直接拧入压力检测元件，不用额外做转接支架，侧面带三条凹槽的凸耳是整个泵体的安装固定点，两个安装孔的中心距公差控制在±0.1mm，安装时通过螺栓把整个泵体固定在动力单元的机架上，这个位置的壁厚做了局部加厚，比周边壳体壁厚厚3mm，避免安装紧固时出现应力开裂，也能抵消设备运行时的振动载荷。

　　做这个结构的三维建模时，首先要确定各个法兰端面的相对位置关系，先拉伸出主体的腔体轮廓，再逐个添加法兰、凸台、散热鳍片的特征，所有的螺栓孔都要做倒角处理，避免装配时螺栓刮伤螺纹或者切坏密封件，腔体内部的相交位置要做R2-R3的圆角过渡，既可以减少流体在腔体内的流动阻力，也能避免压铸或者机加工时出现应力集中的问题。安装边界上要注意，顶部法兰的外接圆直径比主体散热鳍片的外径小8mm，正面主法兰的突出长度要控制在不超过侧面安装凸耳的平面，避免安装时和周边的机架部件产生干涉，侧面接头凸台的轴线和主腔体轴线呈垂直布置，接装管路后的弯曲半径预留空间不能小于15mm，防止管路弯折堵死。

　　这类壳体一般采用压铸铝合金材质，建模时所有的拔模斜度控制在1.5°-2°，方便压铸生产时脱模，不需要后续大量的机加工修型，只有各个法兰的密封面、螺栓孔、腔体配合面需要做精加工，其余面直接保留压铸表面就能满足使用要求。实际选型适配的时候，要注意这个泵体的内部腔体容积和配套活塞的行程匹配，侧面的安装孔位要和动力输出端的机架孔位对齐，各个法兰的通径要和对接管路的通径一致，不能出现通径突变导致的流体阻力增大，散热鳍片的方向要顺着设备工作时的气流方向，才能最大化散热效率，避免长时间工作时壳体温度过高导致密封件老化失效。
