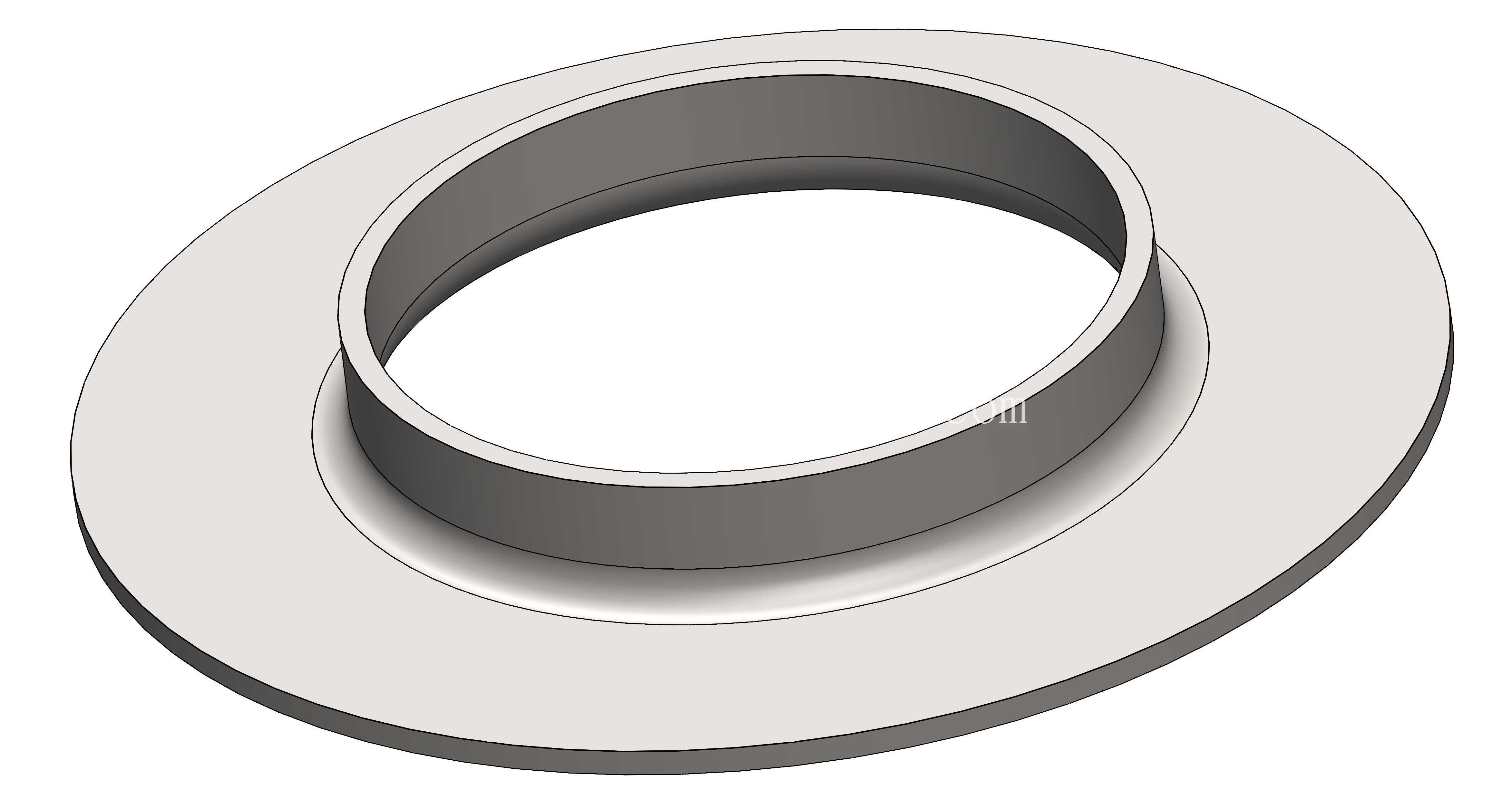

十三款不同规格压领结构三维设计

　　在工业管路连接系统、压力容器装配、流体输送管线搭建的现场场景里，压领是承担管路对接定位、密封面预紧支撑、轴向载荷分散的核心配套零件，很多现场施工和设备装配的人员容易把它和普通平法兰、补强圈混淆，实际上它的结构特性决定了它在带颈对接场景里的不可替代性。这次整理的十三款压领结构，覆盖了从低压给排水管路到中压化工输送管线的常用适配规格，每一款的结构尺寸都对应实际工程里的通用安装边界，没有做脱离实际应用的夸张造型设计。从结构功能上看，压领的核心作用是在管路对接时，为平焊或对接的管道端部提供一个带凸起颈圈的支撑基面，凸起的颈圈部分可以嵌入对接管道的内壁或者套在管道外壁，抵消管道对接时的径向错位量，同时分散法兰螺栓锁紧时产生的局部压应力，避免较薄的管道壁在螺栓预紧力下出现压溃变形，尤其是在薄壁不锈钢管路、塑料衬里管路的连接场景里，没有压领做应力分散的话，螺栓锁紧位置很容易出现衬层破裂、管壁凹陷的问题，直接导致管路密封失效。

　　做这组结构设计的时候，首先考虑的是不同公称通径管路的安装适配性，每一款的法兰盘外径、螺栓孔分布圆直径、颈圈高度、内孔通径都匹配对应压力等级的管路安装标准，比如低压场景用的款式，法兰盘厚度做了适当减薄，颈圈高度控制在15毫米以内，既满足定位需求，也不会过多占用管线的轴向安装空间；中压场景的款式，颈圈根部做了R3到R5的圆弧过渡，避免应力集中在颈圈和法兰盘的连接位置，承受管线内压产生的轴向推力时，不会在转角位置出现应力开裂的问题。

　　从安装边界来看，所有款式的法兰盘背面都做了0.5毫米的浅凹面加工余量预留，实际生产时可以根据对接密封垫的厚度做少量精加工，保证密封面的平面度；颈圈的内外径尺寸都留了0.2到0.3毫米的配合公差，和管道对接时既不会因为间隙过大出现焊接错位，也不会因为过盈量太大导致现场装配时无法顺利套入。不同款式的差异主要集中在三个维度：一是颈圈的朝向，分为内插式和外套式，内插式的颈圈向法兰盘内侧凸起，插入管道内壁做定位，适合内壁齐平要求高的流体输送场景，减少管路内部的介质流动阻力；外套式的颈圈向法兰盘外侧凸起，套在管道外壁做定位，适合现场焊接施工空间受限的场景，焊接时不用在管道内部做衬垫保护。二是法兰盘的螺栓孔数量和孔径，从4孔到12孔的规格都有覆盖，对应不同公称通径和压力等级的锁紧需求，螺栓孔的位置度公差控制在0.1毫米以内，和标准法兰对接时不会出现螺栓穿不进的问题。三是密封面的形式，有全平面和突面两种结构，全平面的款式适合搭配非金属软密封垫，用于低压常温的水、压缩空气管路；突面的款式密封面比法兰平面高出2毫米，适合搭配缠绕式密封垫，用于中压的油气、化工介质输送管路。

　　在实际选型使用的时候，需要注意压领的颈圈高度不能超过管道端部的预留焊接长度，否则会导致两个对接法兰之间的间隙过大，螺栓锁紧后密封垫压合量不足出现泄漏；另外如果是用在腐蚀介质的输送场景，要注意压领的材质和对接管道的材质保持一致，避免不同金属接触产生电化学腐蚀，缩短管路的使用寿命。这组结构的建模过程中，每一个尺寸都参考了实际工程应用的通用规范，没有随意设定参数，比如法兰盘的外径比对应规格的平法兰外径小5到10毫米，适合在管线布局紧凑、安装空间狭小的场景里使用，颈圈的端部做了1毫米的倒角，既方便装配时引导管道插入，也能去除机加工产生的锐边，避免施工时划伤操作人员。很多刚接触管路设计的人员在做三维布管的时候，容易忽略压领这类小零件的结构细节，直接用平法兰代替，实际装配时就会出现管道定位不准、密封面压合不均匀的问题，这十三款不同规格的压领结构，可以直接适配不同通径、不同压力等级的管路对接场景，减少设计人员重复建模的工作量，也能保证结构尺寸符合实际施工的安装要求。
