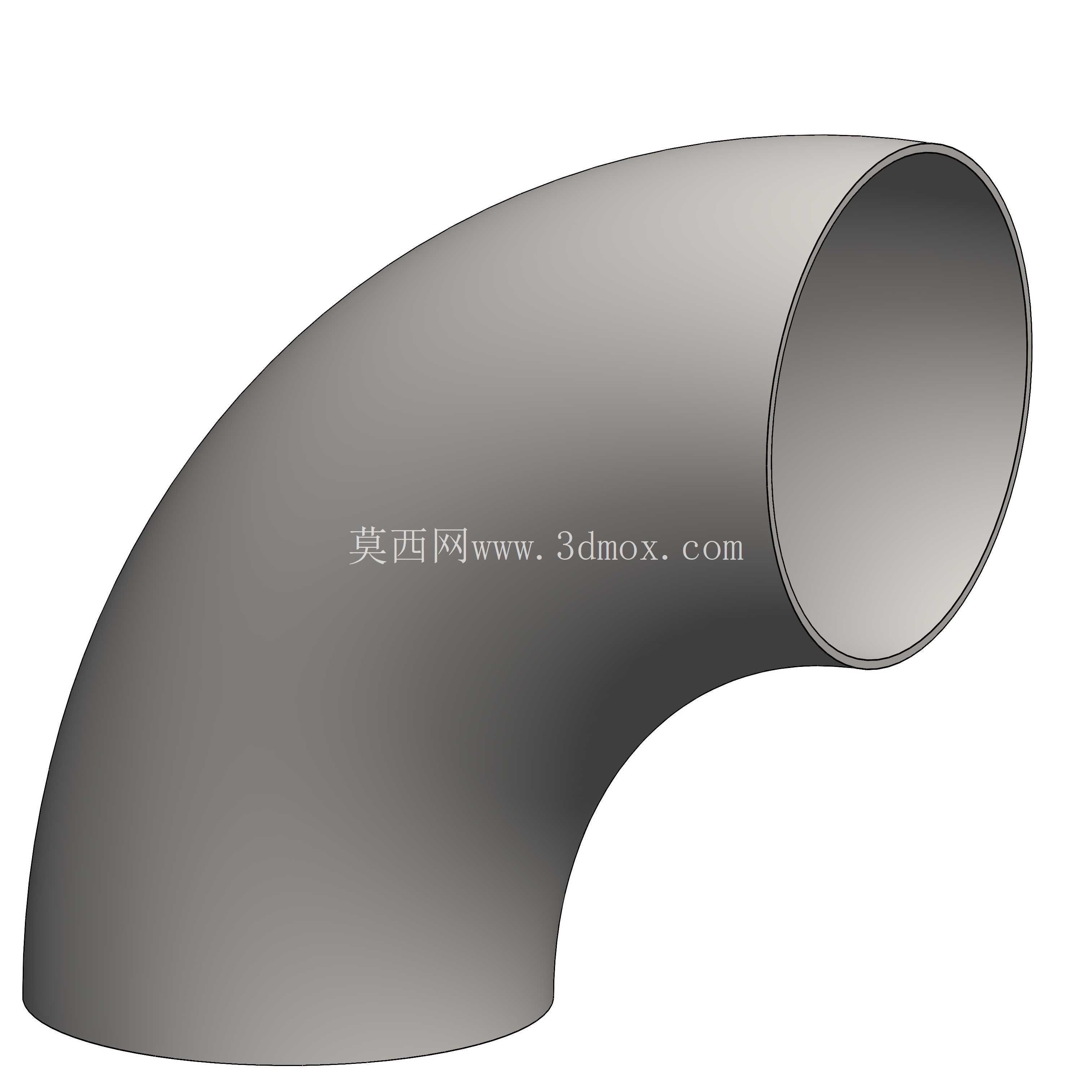

多规格90度焊接弯头管路连接件

　　在工业流体输送管路系统的搭建与改造作业中，焊接弯头是改变管路走向的核心承压连接件，本次呈现的90度焊接弯头覆盖13种常用通径规格，可适配不同流量等级、压力等级的金属管路布设需求，广泛应用于石化输送、市政给排水、暖通循环、工业制程管路等场景中。这类弯头采用对焊连接形式，安装时直接与同通径的无缝钢管端部做环向满焊固定，相比螺纹连接、法兰连接的弯头，焊接结构不存在额外密封接触面，长期运行下不会出现密封垫老化渗漏、螺纹松脱泄漏的问题，能承受更高的管路工作压力与流体冲击载荷，适合输送高温高压流体、腐蚀性介质的长期稳定运行场景。

　　从设计逻辑来看，该系列弯头采用长半径弯曲结构，弯曲半径为管路通径的1.5倍，这种曲率设计能最大程度降低流体在转向位置的局部阻力，减少介质流经弯头时的紊流、压损与冲蚀磨损，尤其是输送含固体颗粒的浆体介质时，长半径结构能避免颗粒在弯头内壁的局部淤积与冲刷磨损，大幅延长管路配件的使用寿命。弯头的两端端口均做了30度坡口加工，坡口角度与钝边厚度符合压力管道焊接施工规范，现场焊接作业时无需额外对管口做二次切削处理，可直接对齐管口进行打底、填充、盖面的焊接工序，有效缩减现场施工的准备周期。

　　建模过程中严格遵循管路配件的通用公差标准，弯头的圆度公差、端面垂直度公差、弯曲角度公差均控制在工业管路安装允许的偏差范围内，两端端口的同轴度偏差满足焊接对口的错边量要求，不会出现现场安装时管口错位、无法对齐的问题。不同规格的弯头壁厚匹配对应通径管路的标准承压等级，从低压循环水系统到中压蒸汽输送系统都能找到适配的型号，弯头的外壁过渡曲面做了顺滑处理，不存在应力集中的棱角位置，承压状态下应力分布均匀，不会在管路压力波动、水锤冲击时出现局部应力过载开裂的问题。

　　在管路布设的安装边界上，该系列弯头的轴向安装尺寸、径向占用空间均匹配通用管路支吊架的布设间距，安装后不会因为弯头的外形尺寸偏差导致支吊架点位偏移，也不会与并行布设的其他管路、线缆桥架产生空间干涉。针对不同的应用场景，该系列弯头可适配碳钢、不锈钢等多种材质的同规格管材，焊接时只要匹配对应材质的焊材即可满足焊接强度要求，模型的曲面结构连续光顺，导入有限元分析软件时可直接划分网格做承压强度校核、流体流态模拟，无需做额外的几何修复工作。在车间预制管路段的过程中，该模型可直接用于管路排布的干涉检查，提前确认弯头转向位置与周边设备、墙体、钢结构的安全距离，避免现场安装时才发现空间不足导致的管路返工。日常管路维护作业中，标准化的尺寸参数也能让备件替换工作更高效，无需对原有管路做额外切割调整即可完成损坏弯头的更换，减少管路停机维护的时间成本。
