德标DIN934六角螺母标准件结构设计

　　在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式，六角螺母作为螺纹副的核心组成零件，直接决定了连接结构的可靠性与装拆便捷性。这款德标DIN934六角螺母的设计，完全遵循德标紧固件的尺寸公差与形位公差要求，适配对应公称直径的外螺纹件，可广泛应用于液压阀组装配、工业管道连接、通用机械设备组装、仪器仪表安装等多个场景，是紧固件体系中用量最大的标准件品类之一。

　　从实际使用角度出发，六角外形的设计核心是兼顾装拆操作性与空间利用率：六方结构的对边尺寸严格匹配标准扳手、套筒的夹持规格，每个60度夹角的侧面都能作为施力面，在装配空间受限的场景下，扳手仅需转动30度即可切换施力面，相比四方螺母拥有更小的操作回转空间，同时六方结构的受力面更多，拧紧过程中棱边受力更均匀，不会出现四方螺母大扭矩下棱角崩损的问题。螺母的端面设计为平整支撑面，支撑面与螺纹轴线的垂直度严格控制在公差范围内，装配后能与被连接件表面完全贴合，避免因支撑面倾斜导致螺纹副受力不均、预紧力偏移的问题，有效降低连接松动的概率。

　　螺纹部分的设计是螺母功能实现的核心，内螺纹的牙型角、螺距、中径公差完全匹配对应规格的公制外螺纹，牙侧表面粗糙度控制在合理区间，既保证螺纹旋合过程顺畅无卡滞，又能让旋合后牙面接触均匀，在承受轴向载荷时各圈螺纹的受力分布更合理，避免前几牙螺纹应力集中导致的滑牙失效。螺母的厚度尺寸经过长期工程验证，在保证足够螺纹旋合圈数的前提下控制整体高度，既不会因厚度不足导致螺纹啮合长度不够、连接强度不足，也不会因厚度过大造成材料浪费与装配空间占用过多。针对不同强度等级的使用需求，该标准件可匹配不同性能等级的螺栓使用，从普通4.8级到8.8级、10.9级的高强度外螺纹件，都能通过对应材质与热处理的螺母实现等强度连接，满足从低压管路到重载设备的不同载荷要求。

　　在安装边界方面，这款螺母的外接圆直径、对边尺寸、厚度都有明确的标准限值，设计人员在进行装配结构设计时，可直接根据标准值预留扳手操作空间与安装避让空间，无需单独定制非标紧固件，大幅降低设计与采购成本。比如在减压阀等阀门类产品的装配中，这类六角螺母常用于阀杆锁紧、法兰附件连接、管路接头固定等位置，装配时可根据预紧力要求选择合适的拧紧工具，配合平垫、弹垫或防松垫圈使用时，能进一步提升连接结构的抗振动防松性能，在设备长期运行、存在振动载荷的工况下也能保持稳定的连接状态。

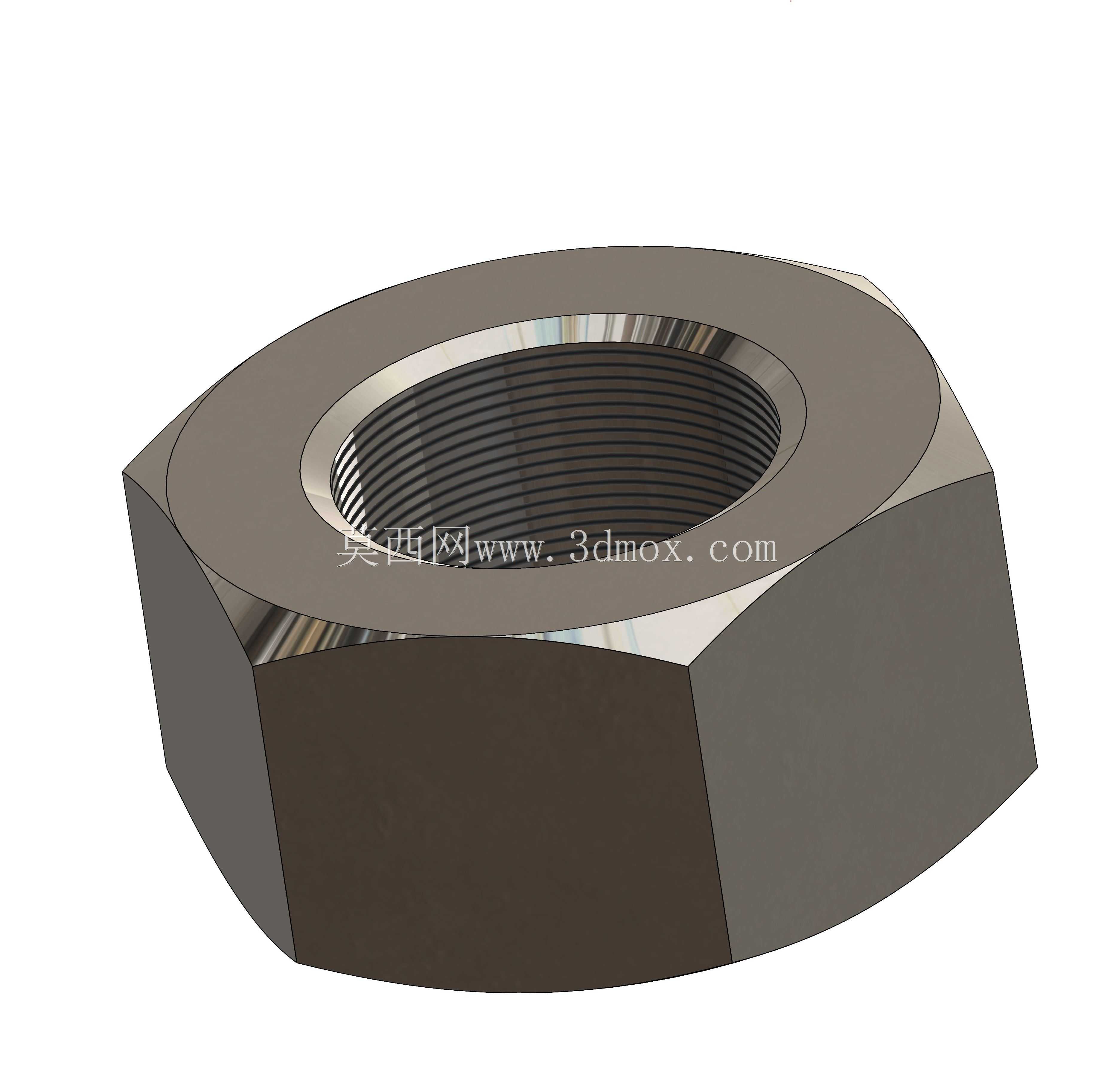

　　从建模逻辑来看，该模型还原了螺母的所有关键结构特征，包括六方棱柱本体、内螺纹牙型、两端的倒角结构：两端倒角的设计一方面是去除加工毛刺，避免装配时划伤操作人员或被连接件表面，另一方面能在旋合外螺纹时起到导向作用，让螺纹快速对中，提升装配效率。模型包含17种不同规格的配置，覆盖了常用的公称直径范围，设计人员在进行整机装配建模时，可直接调用对应规格的模型完成虚拟装配，验证装配干涉情况、检查扳手操作空间是否充足，提前发现结构设计中的空间冲突问题，减少后续实物装配阶段的改模成本。在实际工程应用中，这类标准六角螺母的通用性极强，除了普通的机械装配场景，在建筑钢结构、电力设备、轨道交通、船舶制造等领域都有大量应用，不同表面处理的螺母还可适应腐蚀、高温等特殊工况，比如镀锌处理的螺母可用于户外潮湿环境，不锈钢材质的螺母可用于有防腐蚀要求的化工设备或食品机械中。

　　需要注意的是，在选型使用时，螺母的规格、性能等级必须与配合的螺栓、螺柱完全匹配，避免出现大螺母配小螺栓、低强度螺母配高强度螺栓的情况，否则会导致连接副失效，引发设备故障。同时在拧紧过程中，要根据螺纹规格与性能等级控制拧紧扭矩，避免扭矩过大导致螺纹滑牙或螺母开裂，扭矩过小则会导致预紧力不足，运行过程中出现连接松动。
