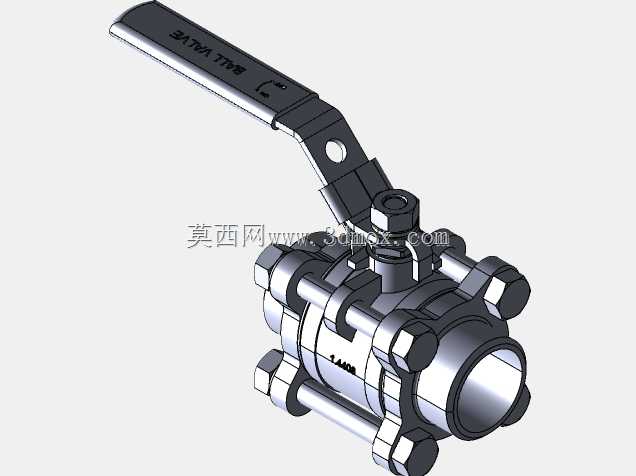

一英寸焊接端球阀结构设计方案

　　从功能特性来看，该阀件采用90度旋转启闭的核心结构，球体带全通径流道设计，介质流经阀腔时不会出现明显的通径缩径，流阻系数远小于截止阀、闸阀类同通径截断阀件，既可以降低管路输送的泵组能耗，也能减少介质内杂质在阀腔内部的淤积概率，适配洁净流体、含少量细小颗粒的流体输送场景；阀杆采用下装式防飞出结构，即便在阀腔带压状态下误操作拆卸阀杆压盖，阀杆也不会被内部压力顶出造成介质喷溅，满足工业管路的安全设计要求。这款一英寸规格的焊接端球阀，主要面向中低压工业流体管路的截断控制场景，在化工介质输送、市政给排水、暖通循环系统、小型工艺装置的管路上都有广泛适配性，相比法兰连接或螺纹连接的同通径阀件，焊接端的结构形式能彻底消除连接点位的渗漏隐患，尤其适合长期运行、不频繁拆装的固定管路布设场景，能承受管路运行中产生的小幅振动与温度形变带来的应力，避免连接密封面失效漏液的问题。

　　设计过程中首先明确了焊接端的安装边界，两端焊接接头的外径、壁厚完全匹配一英寸公称通径对应的标准无缝钢管尺寸，焊接坡口采用常规V型结构，坡口角度、钝边厚度都适配现场手工电弧焊、氩弧焊的常规焊接工艺要求，不需要现场施工时再对阀件端部做二次加工，焊接时预留的热影响区距离阀座密封面有足够安全距离，避免焊接高温传导至阀座造成非金属密封件老化失效。整体外形结构做了紧凑化处理，阀体采用一体式锻造结构，没有多余的外接法兰凸缘，安装后整体占用的管路径向、轴向空间更小，适合管路布设空间局促的紧凑型工艺装置内使用；手柄操作位置做了方位限位，全开全关位置都有明确的机械止挡，操作人员可以直接通过手柄方位判断阀件启闭状态，不需要额外加装阀位指示装置。

　　建模过程中对球体与阀座的密封配合面做了公差匹配设计，密封面的表面粗糙度、配合过盈量都参照通用球阀密封设计规范取值，保证低压状态下也能实现可靠密封，同时不会因为过盈量过大造成操作扭矩过高；中法兰连接位置的螺栓孔分布、螺栓规格都做了等强度校核，保证在公称压力等级范围内，连接螺栓不会出现塑性变形，中法兰密封垫的压缩量控制在合理区间，避免密封垫压溃或者压缩量不足造成渗漏。

　　流道设计上做了顺滑过渡处理，介质从焊接端进入阀腔到流出的整个路径没有直角突变结构，减少高速流体对阀体内壁的冲蚀，延长阀件在含颗粒介质工况下的使用寿命；阀杆与阀体之间的密封采用多层填料组合结构，既可以满足常规温度下的密封要求，也预留了填料压盖的调节余量，长期运行出现填料微量渗漏时，可以在不拆解阀件、不停止管路运行的状态下（需确认安全操作规范允许）适当压紧填料压盖消除渗漏，降低现场维护成本。安装尺寸方面，该阀件的结构长度、中心高度、手柄操作所需的回转空间都做了标准化适配，和同通径同压力等级的焊接球阀安装尺寸完全兼容，现场替换老旧阀件时不需要调整现有管路的焊接点位，直接对位焊接即可完成安装，不需要额外做管路改道；阀体外部没有突出的尖锐结构，焊接操作时焊枪可以顺畅接触端部坡口位置，不会因为阀体结构干涉造成焊接死角，保证环向焊缝的焊接质量。
