TUCANO教练机三维数字模型设计

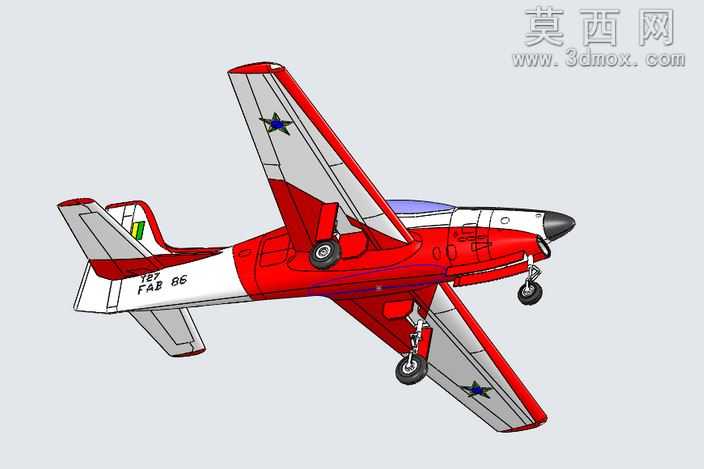

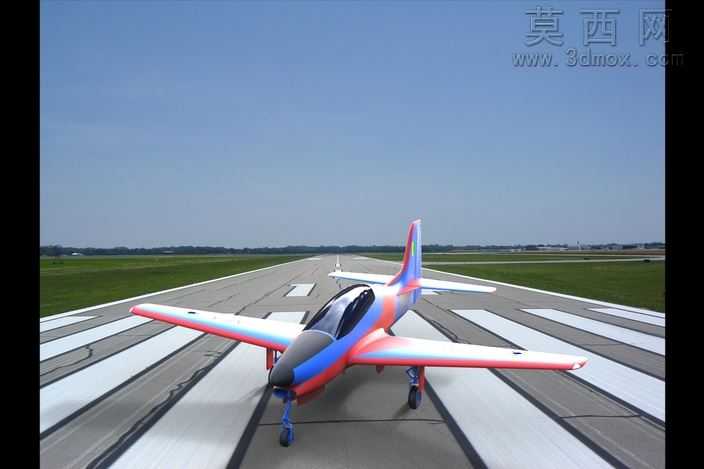

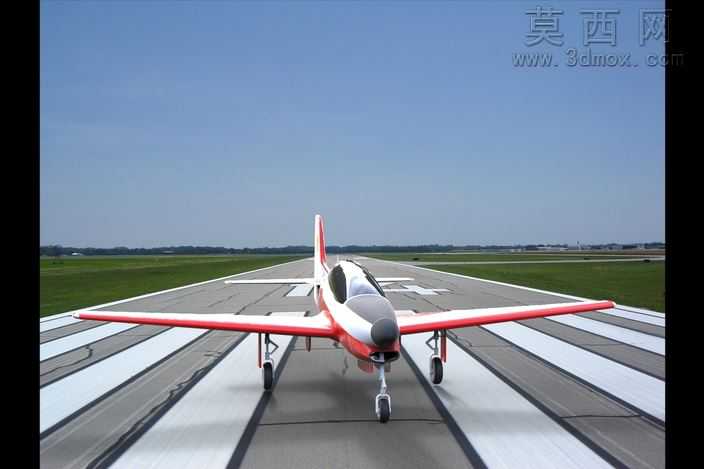

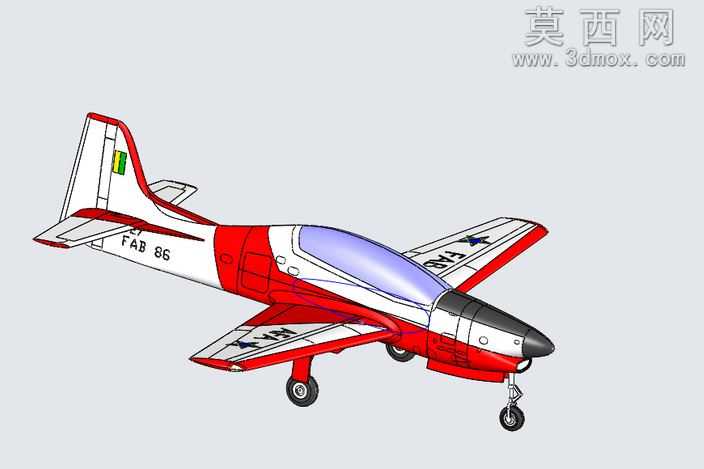

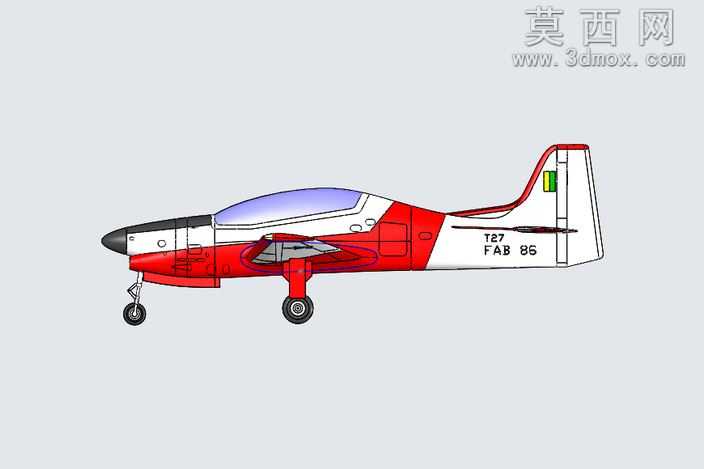

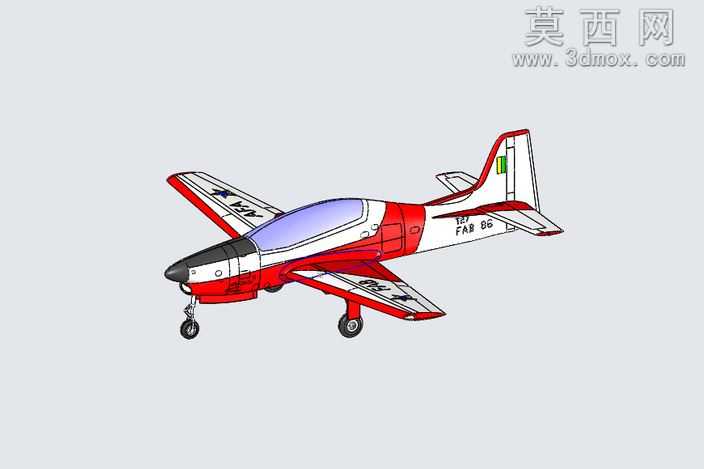

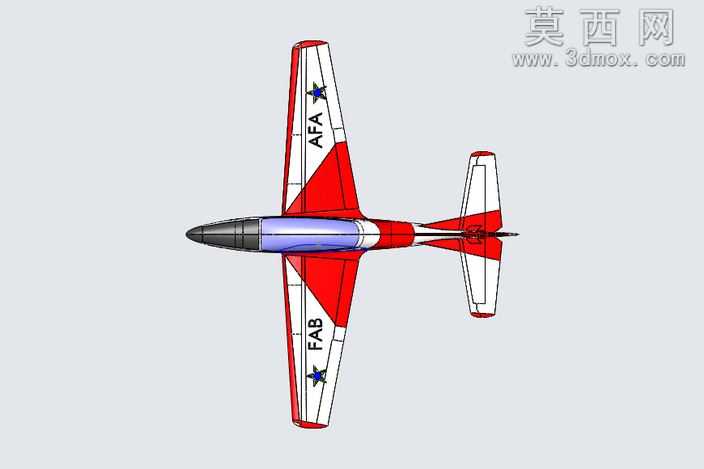

本作品为TUCANO教练机的高精度三维建模成果，建模过程以真实教练机的气动外形、结构布局为核心参考依据，依托三维建模软件完成全机1:1比例的数字化还原。建模初期先梳理教练机的整体结构逻辑，将整机拆分为机身主体、机翼组件、尾翼组、起落架系统、动力舱段、座舱罩六大核心模块，采用自底向上的建模思路逐模块构建特征：机身部分通过多组基准面绘制不同站位的截面轮廓曲线，以放样、曲面缝合命令生成流畅的纺锤形机身曲面，精准还原机头螺旋桨整流罩的收窄弧度、机身后段向尾翼的平滑过渡形态，同时预留出座舱开口、起落架舱、检修口的结构位置；机翼部分采用翼型曲线导入结合拉伸、拔模命令构建主翼结构，还原下单翼的上反角度、翼尖修形特征，同时刻画机翼表面的标识区域、翼下结构细节；尾翼部分分别构建垂直尾翼与水平尾翼，还原垂尾的后掠角度、方向舵与升降舵的分块结构，精准匹配真机尾翼的比例与安装角度。起落架系统采用前三点式布局建模，分别构建减震支柱、轮毂、轮胎、转向机构的细节特征，还原起落架的收放结构逻辑，轮胎表面的胎纹、轮毂的螺栓细节均做精细化处理；座舱罩采用透明曲面建模，通过多段曲线放样生成气泡形座舱轮廓，匹配座舱内部的风挡框架结构，还原真机座舱的通透视觉效果。材质与渲染阶段，针对不同部件匹配对应材质属性：机身蒙皮采用半光泽航空涂装材质，还原红白涂装的色彩分区、机身标识的印刷质感，金属部件采用航空铝合金材质，调整金属粗糙度与反射参数模拟真实金属质感，轮胎采用高粗糙度橡胶材质，座舱罩采用高透亚克力材质并添加轻微反射效果模拟玻璃光学特性。渲染阶段采用三点布光方案，主光源模拟自然光照射角度，辅光源补光消除暗部死黑，添加环境反射贴图提升材质真实感，最终呈现的模型可清晰展示教练机的气动布局与结构特征，曲面过渡顺滑无破面，各部件装配关系准确，可用于航空科普展示、虚拟仿真场景搭建、航模设计参考等场景。建模过程中反复核对真机的比例参数，调整机翼安装角、尾翼配平角度等关键参数，确保模型的外形还原度符合真实飞行器的设计逻辑，所有特征均采用参数化建模方式构建，可根据需求调整尺寸参数或修改细节特征。
