带定位销的法兰式腔体连接结构

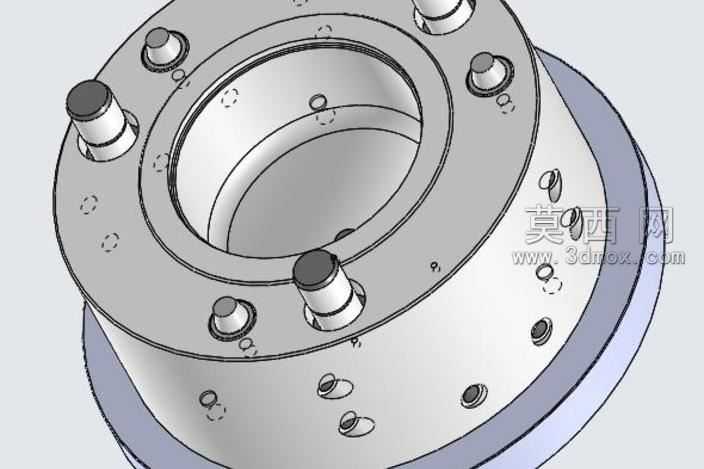

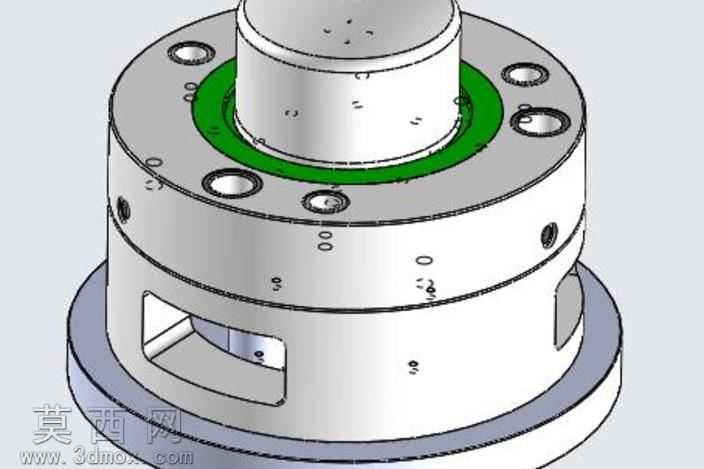

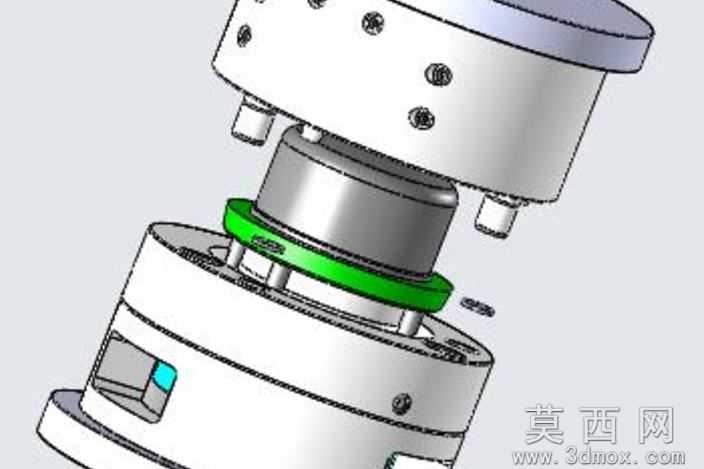

本模型采用三维参数化建模方式完成，整体围绕法兰对接腔体的装配需求展开设计，建模过程中优先保证各配合面的形位公差合理性，对法兰端面、腔体内壁、定位销安装孔等关键结构均做了同轴度与平面度的参数约束，避免后续装配出现干涉问题。模型主体为回转式腔体结构，上部法兰盘均匀分布多组定位销与安装孔，定位销采用台阶式结构设计，既可以在装配过程中起到快速对位的作用，也能承受径向剪切载荷，提升连接结构的抗错位能力；法兰盘上的安装孔采用沉孔设计，可容纳紧固件头部，保证装配后法兰端面无凸起，适配需要平整对接面的使用场景。腔体内壁做了光滑过渡处理，无突兀的棱角结构，既可以降低流体介质在腔体内的流动阻力，也能减少应力集中问题，提升结构整体的结构强度。渲染阶段采用金属哑光材质模拟钢制零件的真实质感，对配合面、销柱端面等加工面做了轻微高光处理，区分加工面与非加工面的视觉差异，同时添加了柔和的环境光与定向补光，清晰展现法兰盘上的孔位分布、腔体的壁厚变化以及各零件的装配关系。设计过程中充分考虑了结构的通用性，法兰孔位的分布尺寸、定位销的规格均参考通用机械连接标准设定，可直接适配同规格的管道、设备端口的对接需求，也可根据实际使用场景调整腔体深度、法兰盘外径等参数，拓展应用到不同压力等级的管路连接、设备端盖密封等场景中。模型各零件均为独立可编辑的实体，可直接导出用于工程图生成、装配模拟、有限元分析等后续工作，各配合间隙预留合理，符合实际机械加工与装配的工艺要求，不存在无法加工的倒扣、薄壁等不合理结构。
