哈维兰DHC水牛军用运输机三维建模作品

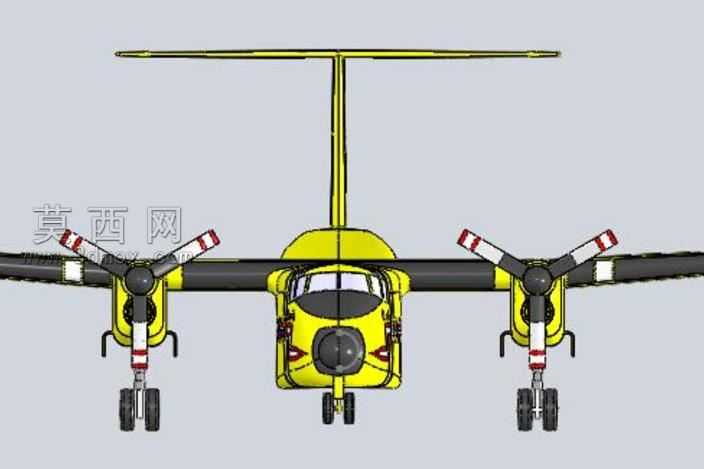

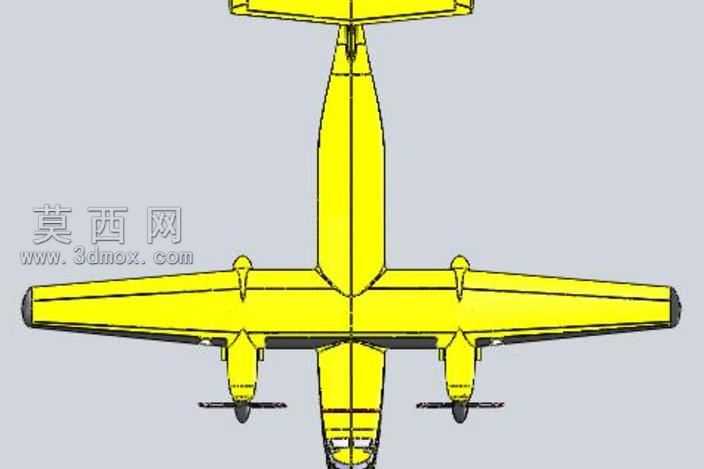

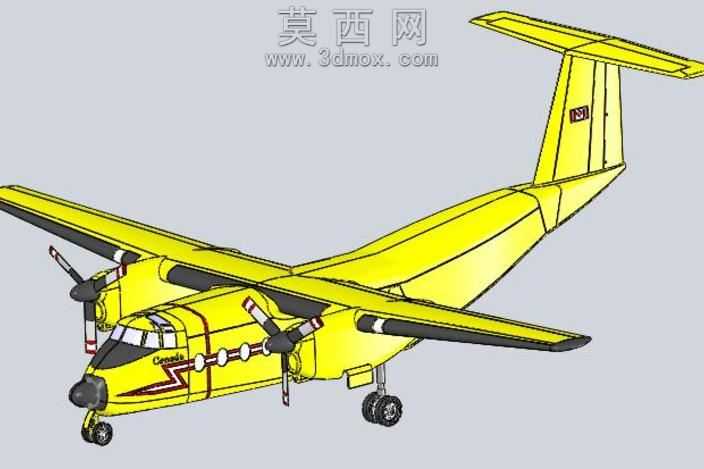

本作品为哈维兰DHC水牛军用运输机的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，严格参考实机的气动外形与结构比例进行1:1还原。建模初期先梳理双发涡桨运输机的整体布局逻辑，先以草图绘制机身纵向截面轮廓，通过放样特征生成流畅的纺锤形机身主体，针对机头领航舱风挡的多面折角结构，采用多基准面分割曲面后逐一缝合的方式处理，保证曲面过渡无畸变，还原实机的视野设计结构。机翼建模阶段先构建翼型基准曲线，通过拉伸与拔模特征生成上单翼主体结构，精准还原机翼的上反角与安装角参数，机翼表面的翼刀、航行灯、发动机安装挂点均采用独立特征建模，保证各部件的装配位置与实机完全一致。尾翼部分按照常规布局分别构建垂直尾翼与水平尾翼，垂尾上的标识区域通过曲面分割预留材质映射面，还原实机的标识安装位置。动力系统部分对两台涡桨发动机进行精细化建模，发动机舱的整流罩曲面通过多截面放样实现顺滑过渡，螺旋桨的桨叶翼型、桨毂结构均参考实物参数绘制，转动副位置预留装配约束基准，可支持后续的运动仿真设置。起落架部分采用前三点式布局还原，前起落架的转向机构、主起落架的减震支柱与双轮结构均做了结构细化，轮胎表面的胎纹通过包覆特征实现，起落架舱的收放容纳空间在机身建模阶段就做了布尔运算预留，保证结构逻辑符合真实飞机的设计。材质与渲染阶段，机身主体采用高饱和度黄色航空涂装材质，调整材质的反光度与粗糙度参数模拟航空蒙皮的半哑光金属质感，螺旋桨桨叶、风挡玻璃、机轮橡胶部分分别赋予对应材质，风挡玻璃添加轻微的反射与折射效果提升真实感，机身侧面的装饰线条通过贴图映射实现，保证线条与曲面的贴合度无拉伸变形。整体建模过程遵循航空装备的结构设计逻辑，所有部件均保留完整的参数化特征树，可支持后续的结构修改、气动仿真前置处理或者3D打印拆件使用，模型的装配关系完全按照实机的维护分离面进行划分，各部件之间无干涉错误，整体结构严谨，外形还原度高，充分展现了短距起降军用运输机的外形特征与结构特点。
