乳制品加工在线牛奶称重计量设备

这套称重计量装置主要面向乳制品收奶与预处理工段，在牧场收奶站、乳品加工厂原料验收环节承担鲜奶进厂称重、批次计量与数据留存工作。鲜奶从奶罐车经管路进入下方承接料槽后，设备通过称重模块实时采集物料重量，上方集成的控制箱体完成重量信号运算、显示与输出，为原料奶结算、投料配比和生产追溯提供可靠的计量依据。

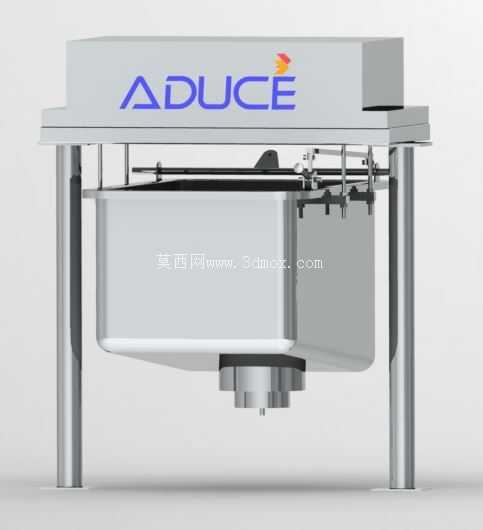

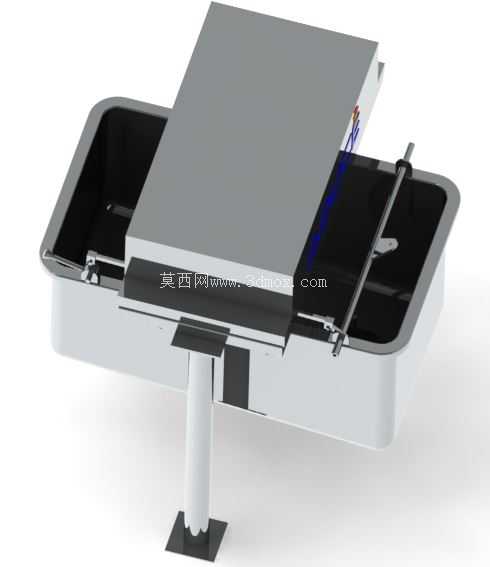

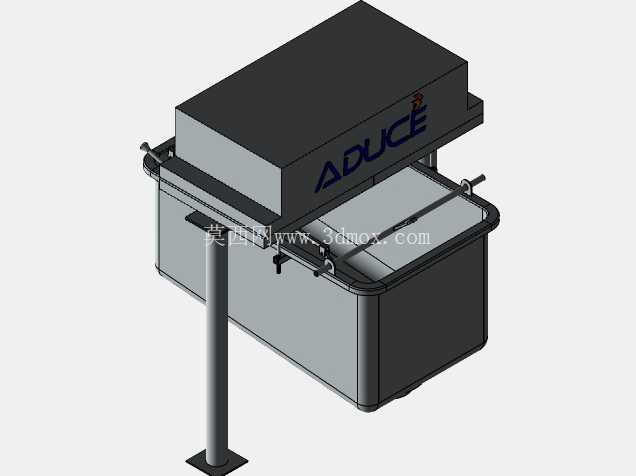

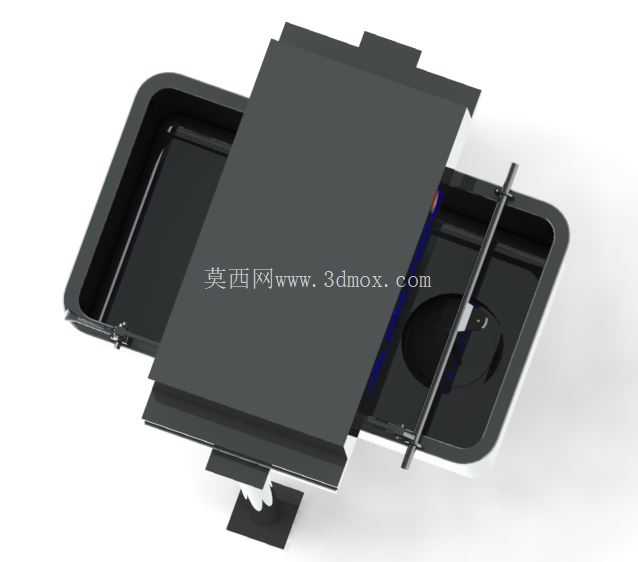

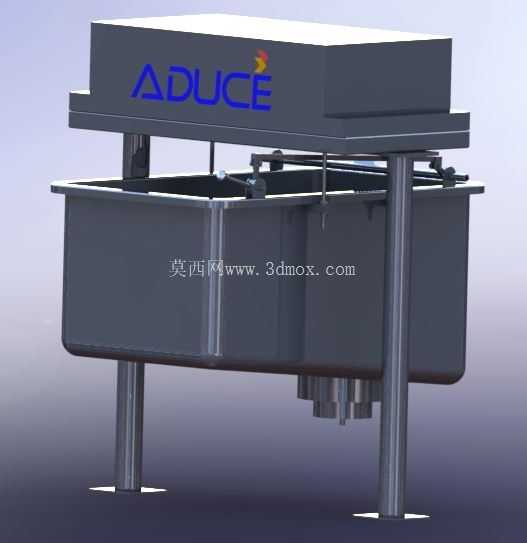

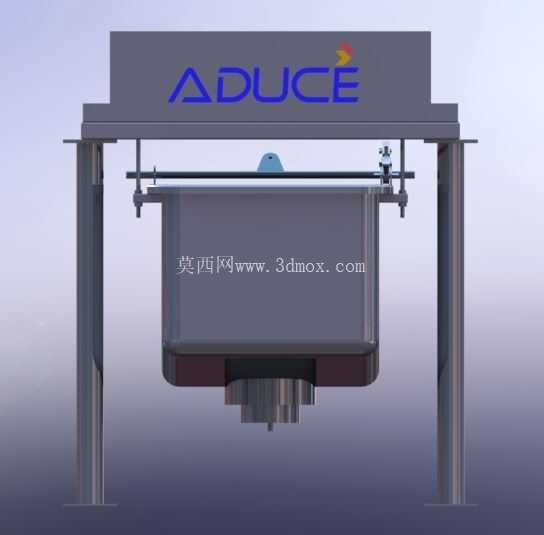

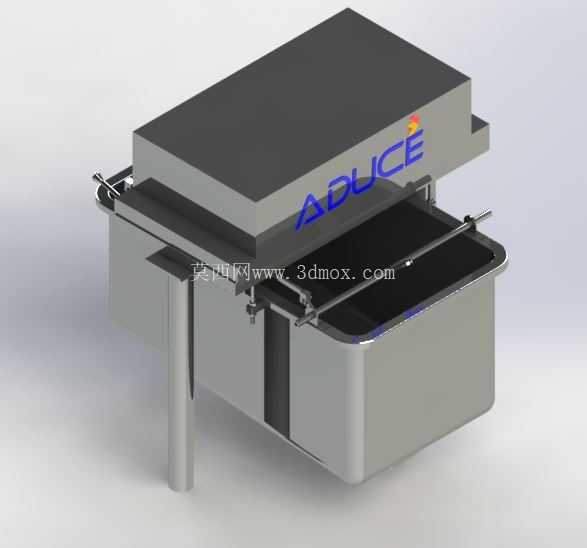

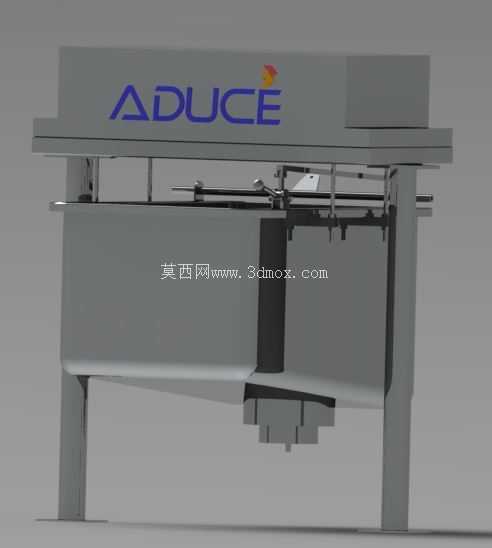

从现场布置来看，整机采用立式支撑结构，单根立柱将上部控制箱抬离操作面，既避开料槽清洗时的飞溅区域，也方便操作人员在站立高度读取数值、进行按键操作。下部承接槽为敞口带翻边的槽体结构，槽口四周设置圆滑过渡的围边，减少鲜奶挂壁和外溢；槽体侧壁布置快装式管路接口与锁紧手柄，可与进料管、回流管或输送泵快速对接，拆卸清洗时无需额外工具。这类结构在乳品行业十分常见，因为鲜奶属于易变质物料，每班生产结束后都需要对接触料液的腔体进行CIP清洗，圆滑无死角的内壁和可快速开启的锁扣能显著降低清洁残留风险。

上部控制箱采用封闭盒式造型，箱体与料槽之间留出检修间隙，内部容纳称重仪表、接线端子和信号处理单元；箱体正面倾斜布置操作面板，符合人体站立操作的视线角度。整机外露金属件多采用不锈钢材质，兼顾潮湿冲洗环境下的耐腐蚀要求与食品卫生规范。料槽底部向出料口方向做坡度设计，保证鲜奶能够靠自重完全排空，避免残液积存滋生细菌。

在结构设计思路上，称重单元的支撑路径需要重点处理：料槽的全部载荷通过支撑腿传递到称重模块，再由基础框架承载，建模时要保证承重腿与固定支架之间避免硬性干涉，防止侧向力干扰称重精度。立柱与控制箱的连接则单独走固定支撑，不参与料槽称重，避免仪表重量变化影响计量结果。管路连接位置建议采用柔性软管过渡，抵消外接管道的硬连接作用力，这也是在线称重设备保证精度的关键细节。

安装边界方面，设备需要预留前方操作空间用于读数和取样，侧面留出管路对接与手柄开合的距离，上部控制箱上方保留检修开盖空间；料槽底部距地面需满足出料泵或排污管路的排布要求，立柱基础应做水平固定，防止称重过程中出现晃动。三维建模中对槽体容积、支撑腿跨距、箱体悬挑尺寸和接口方位都做了完整表达，结构工程师可据此核对车间布局、称重模块选型以及与前后输送设备的衔接关系，也可作为同类食品流体计量设备改型设计的参考底稿。
