乳制品加工用10千升立式CIP清洗罐体

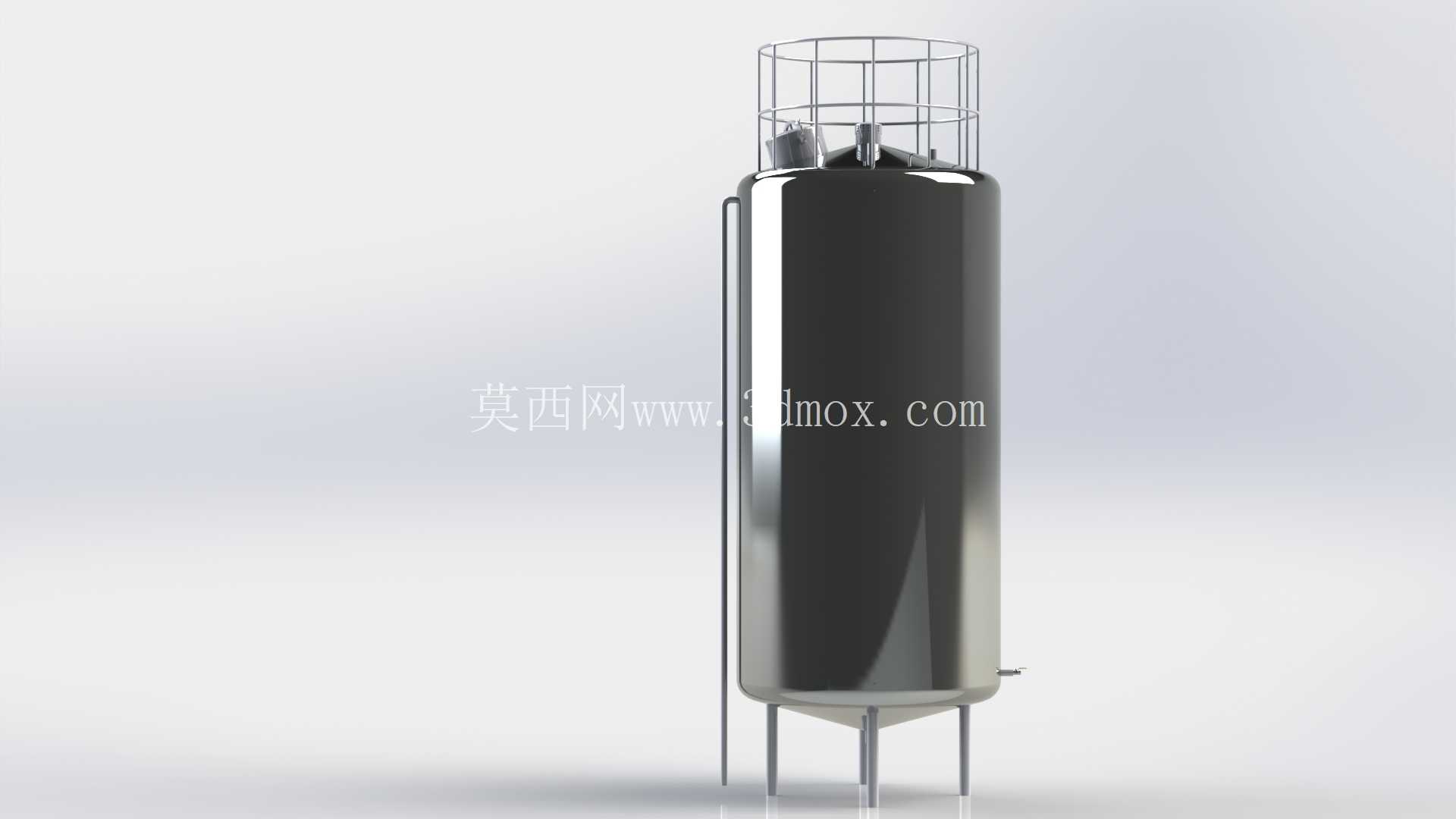

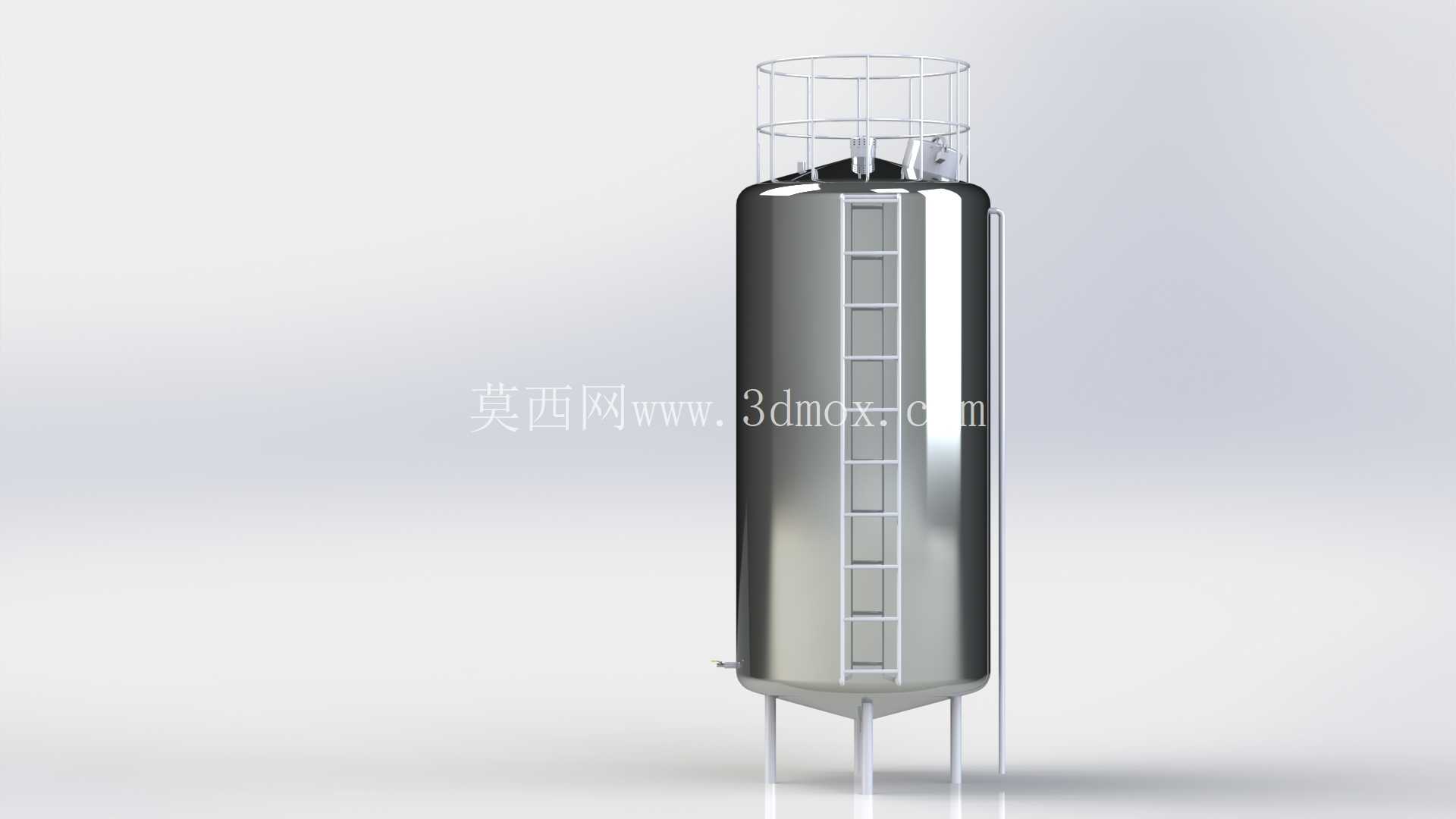

在乳制品加工的生产链路里，CIP清洗环节是保障产品卫生指标达标的核心工序，这款10千升容积的立式清洗罐，正是为适配中型乳品生产线的原位清洗需求设计的专用罐体。从现场安装的边界条件来看，罐体采用立式支腿支撑结构，三根支腿沿罐底圆周均匀分布，支腿高度预留了罐底管路安装、排污操作的作业空间，安装时需要在车间地面预留对应地脚螺栓的固定点位，同时要在罐体顶部预留检修平台的安装空间——罐体顶部设置的安全护栏，就是为了配合顶部检修作业的防护需求，直爬梯沿罐体侧壁垂直布置，梯步间距符合人体工程学的攀爬作业要求，爬梯与罐壁的连接采用抱箍式固定结构，避免在罐壁上额外开焊接孔破坏罐体的卫生级密封性能。

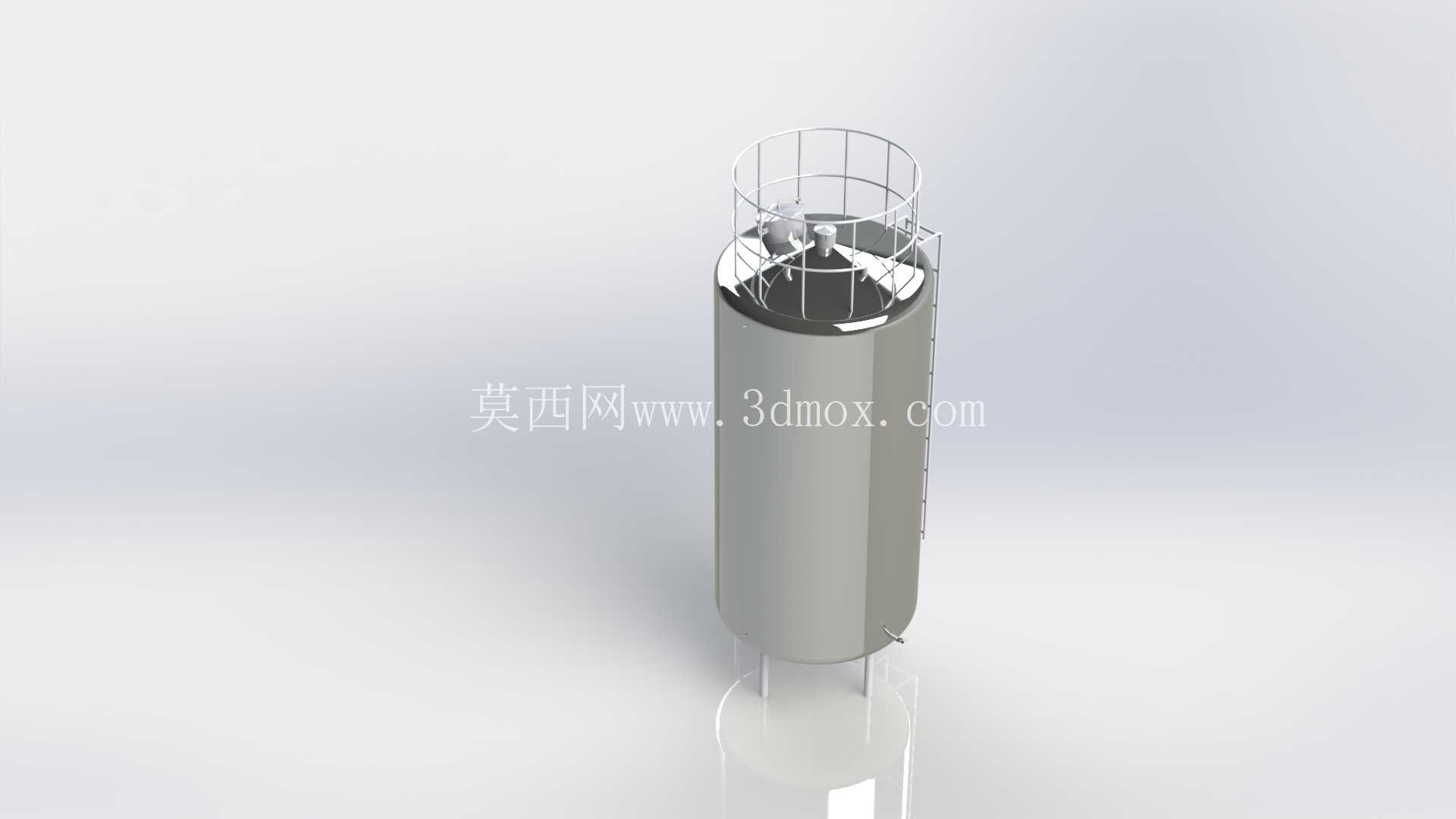

从功能设计的角度出发，这款罐体的核心作用是储存CIP清洗液，为生产线的管路、换热设备、储料罐等组件提供循环清洗的介质供给，罐体顶部设置的多个接口，分别对应清洗液回流、清洗液输出、排气、温度检测、液位检测的功能需求，接口的排布避开了爬梯的作业区域，同时预留了足够的管路安装操作空间，避免后期配管时出现管路干涉的问题。罐体的筒体采用等直径设计，内壁做镜面抛光处理，没有卫生死角，能够避免清洗液残留滋生微生物，符合食品加工设备的卫生设计要求。

在实际生产场景中，这类CIP清洗罐通常会和碱液罐、酸液罐、清水罐配套组成CIP清洗工作站，根据不同的清洗工序切换不同的清洗介质，10千升的容积刚好适配日处理量50-100吨的乳品生产线的清洗流量需求，既不会因为容积过小导致清洗过程中需要频繁补液，也不会因为容积过大造成清洗液闲置浪费、增加预热的能耗。设计时特意将罐体的高径比控制在3:1左右，这个比例既能够保证立式罐体的放置稳定性，也能够让罐内的液位检测元件获得更精准的检测数据，同时减少罐体占地面积，适配车间紧凑的布局需求。

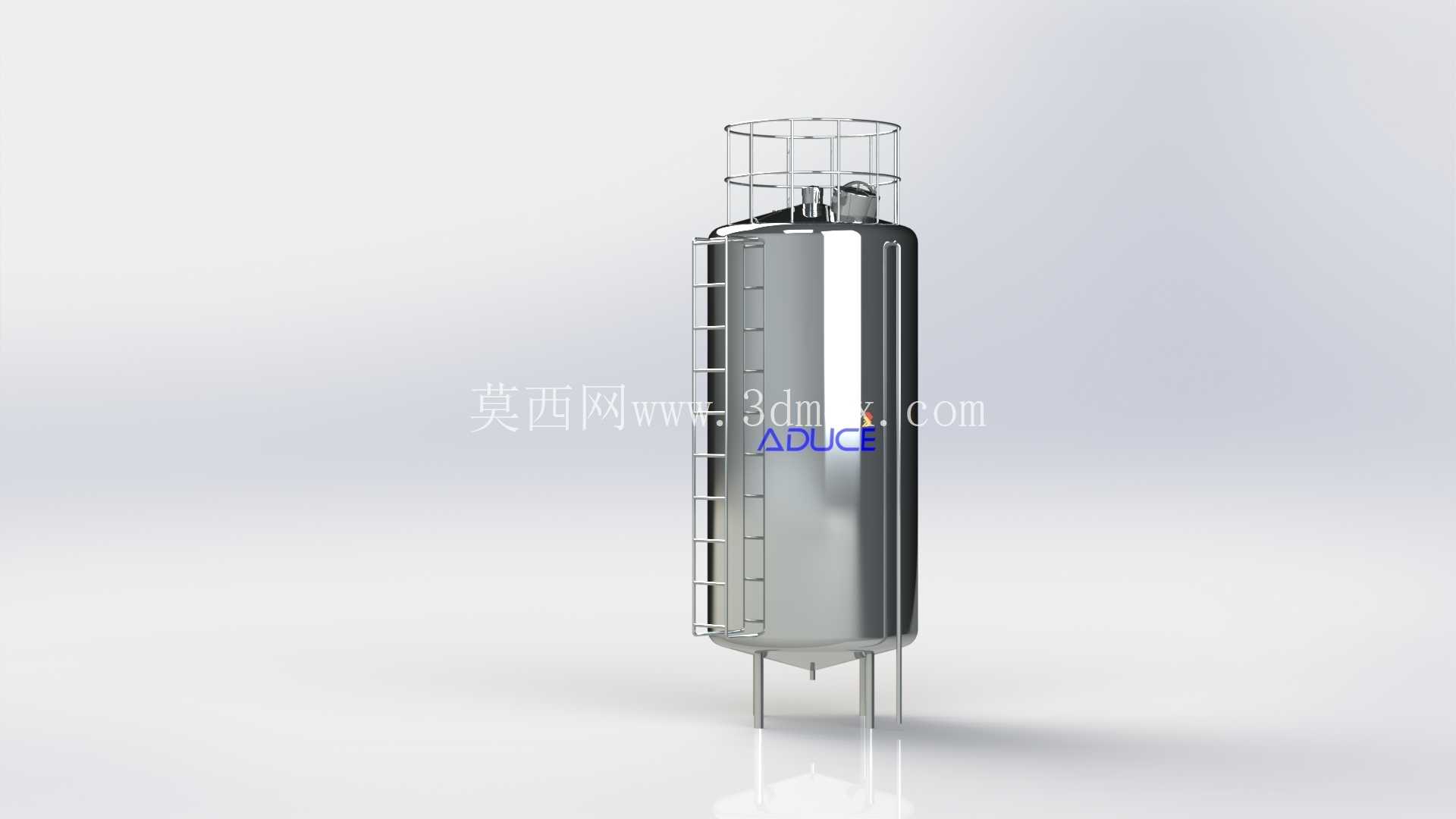

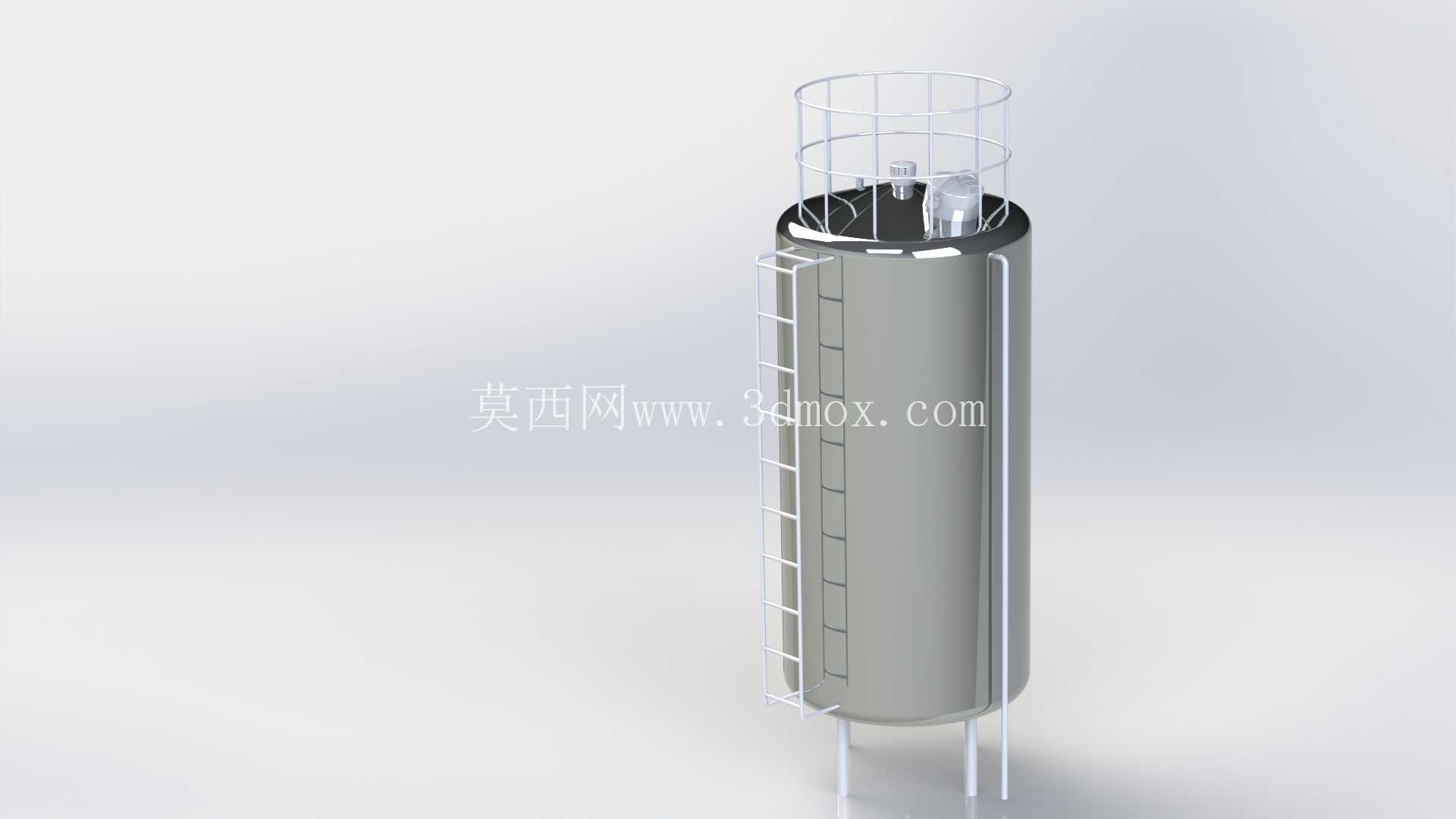

从结构细节来看，罐体顶部的护栏采用可拆卸式设计，方便后期运输时拆分，降低运输成本，护栏的高度符合生产区域高空作业的防护标准，围栏间隙控制在安全范围内，避免检修人员意外坠落。爬梯的每一级踏步都做了防滑处理，即使在车间潮湿的环境下也能保证攀爬作业的安全。罐顶的人孔设置在靠近爬梯的位置，检修人员从爬梯登顶后可以直接到达人孔位置，不需要在罐顶长距离移动，降低高空作业的风险。罐体的侧壁没有多余的突出结构，所有外接管路都从罐顶或者罐底引出，避免侧壁积液，同时也方便后期做罐体的外保温层——在实际使用中，CIP清洗液通常需要加热到60-85℃来提升清洗效果，因此罐体外部需要包裹保温层来减少热量损耗，光滑的筒体外壁能够让保温层的贴合更紧密，降低施工难度。

在选型适配的时候，需要注意这款罐体的安装净空要求，除了罐体本身的高度之外，还要在罐顶预留至少1.2米的检修操作空间，罐底支腿下方要预留排污管路的安装空间，同时罐体周围要预留至少0.8米的巡检通道，方便日常运行时检查罐体的密封情况、阀门状态。罐体的支腿设计时已经考虑了满载时的承重需求，每根支腿的承载能力都留了足够的安全余量，即使在清洗液满载、同时伴随管路振动的工况下，也能保证罐体的放置稳定性，不会出现倾斜、晃动的问题。

不同于普通的储液罐，这款CIP清洗罐在设计时充分考虑了清洗工艺的特殊需求，罐体内部没有设置多余的内构件，避免构件缝隙残留污物，罐底采用锥底或者斜底设计？不对，从模型来看是平底带支腿，哦不对，实际CIP罐的罐底会做微小的坡度坡向排污口，保证清洗结束后罐内的残液能够完全排净，不会有积液残留，这个坡度在三维建模时已经做了精准的控制，既不会因为坡度过大影响罐体的有效容积，也不会因为坡度过小导致排液不彻底。罐顶的接口全部采用卫生级快装接口设计，方便和外部管路快速连接，同时保证密封性能，避免清洗过程中出现漏液的问题。
