乳品加工配套污水处理成套装置结构设计

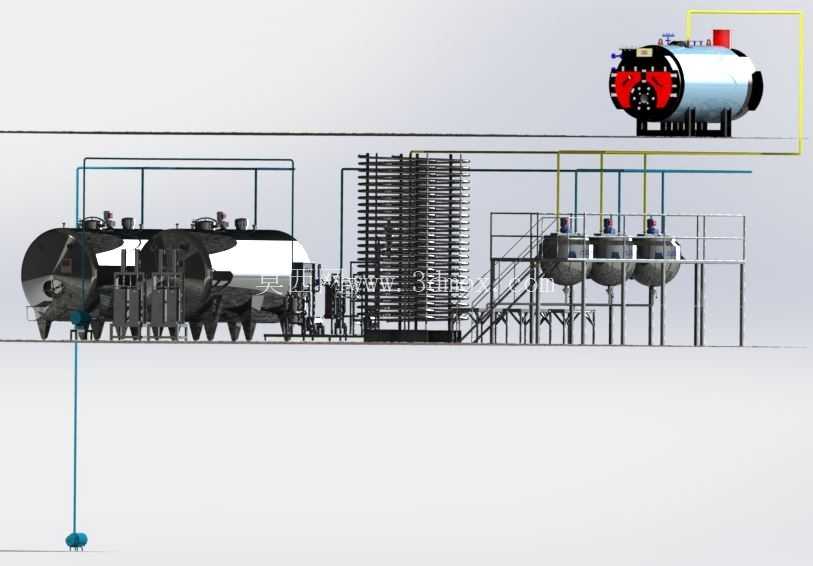

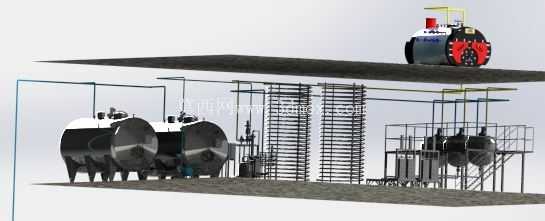

　　这套三维结构设计针对乳品加工厂区的生产废水处理场景搭建，整套装置沿厂房地面一字排布，整体安装边界控制在长12米、宽4.5米、最高处5.2米的范围内，无需额外搭建高层操作平台，适配多数中小型乳品厂现有厂房的层高与地面承重要求，设备基础仅需做150mm厚的硬化混凝土地面即可满足安装条件，无需额外打桩做特殊承重处理。从实际生产流程来看，乳品厂每日排放的废水含有大量乳蛋白、乳糖、设备清洗残留的酸碱成分，水温随CIP清洗工序波动在20-75摄氏度之间，这套装置前端设置了两台并联的承压储水罐体，单罐容积12立方米，罐体采用锥底支腿结构，支腿高度预留了800mm的排渣操作空间，锥底角度设计为15度，可让废水中沉积的乳脂、泥沙等杂质依靠重力自然汇集到底部排污口，无需额外设置罐内刮渣机构，减少了后期运维的易损件数量。

　　罐体之间的连通管路全部采用法兰连接，管路通径根据各段流量匹配，进水主路采用DN150管径，支路回流管路采用DN80管径，管路布置时预留了3‰的坡度，避免管内积液残留造成变质发臭，同时在管路最低处都设置了放空阀，方便检修时排空管内残留废水。紧邻储水罐体的是叠片式换热单元，这部分结构主要是为了平衡进水温度，避免高温清洗废水直接进入后续生化处理单元造成微生物失活，换热单元采用多层交错排布的不锈钢盘管结构，盘管间距设置为40mm，既保证了换热接触面积，也预留了足够的清洗空间，避免废水中的悬浮物挂堵盘管间隙，换热单元侧面设置了爬梯与操作平台，平台护栏高度1.2米，满足厂区安全操作规范，平台上预留了温度传感器、压力表的安装接口，可直接对接厂区现有自控系统。

　　整套装置的末端配套了过滤反应罐体，罐体顶部设置了排气口与加药接口，可根据出水水质要求投加絮凝剂、中和剂，罐体内部预留了滤料装填空间，滤层厚度设计为1.2米，可根据处理水质要求更换石英砂、活性炭等不同滤料。整套装置的管路排布充分考虑了操作巡检的通行空间，设备之间的巡检通道宽度保留了1.2米，满足日常巡检、小型配件更换的操作空间需求，所有阀门的操作手柄高度都设置在距离地面1.1-1.5米之间，无需登高即可完成开关操作。在设计过程中，所有罐体的支腿位置都做了加强筋处理，支腿底板尺寸为200*200mm，预留了M20的地脚螺栓安装孔，可直接与地面预埋螺栓固定，避免设备运行时管路水流振动造成设备移位。

　　同时整套装置的模块化设计思路，可根据不同厂区的处理量需求，灵活增减并联罐体的数量，换热单元也可根据进水温度情况调整盘管层数，不需要重新搭建整体框架，适配不同产能规模的乳品厂、食品加工厂的废水处理需求。装置顶部的管路全部做了管架固定，管架间距设置为1.5米，避免长距离管路出现挠度变形，管架与管路之间预留了橡胶减震垫，减少水流振动产生的噪音传递。
