乳制品加工用立式锥形发酵罐体结构

做乳制品加工线整线布局的结构工程师，大多会在发酵单元反复核对罐体的安装边界与接口匹配度，这套立式锥形底的发酵罐体结构，刚好适配中小型乳品厂的发酵工段需求，从三维建模的细节来看，所有结构都围绕乳品生产的卫生要求、物料排净需求、操作维护便利性展开。

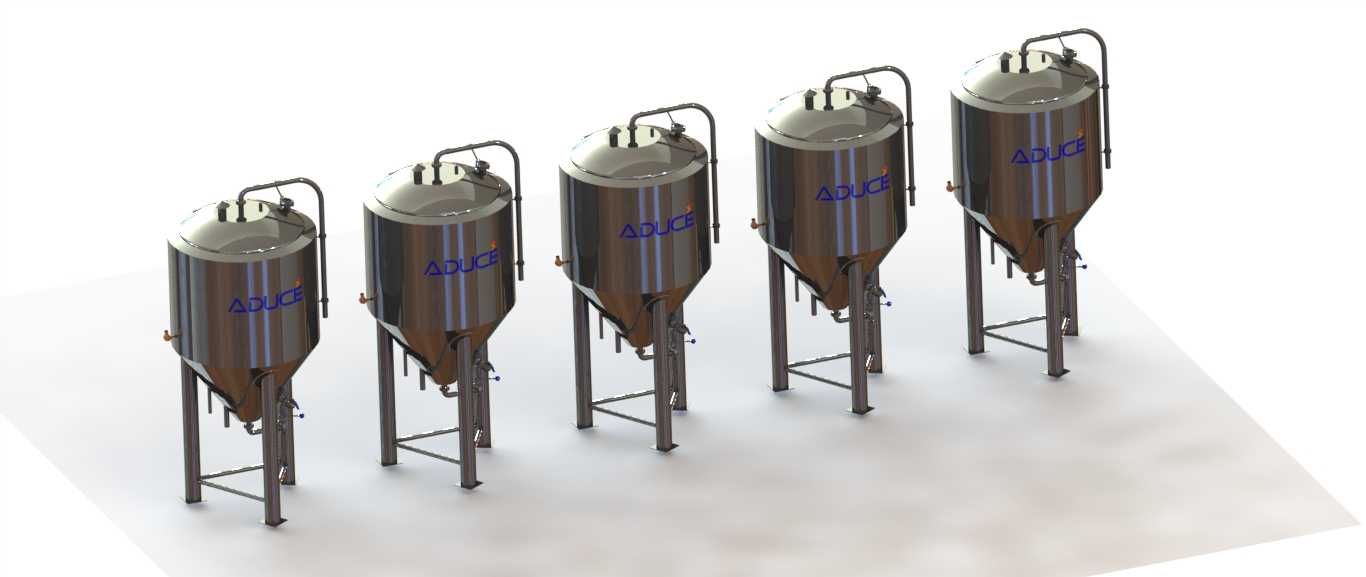

先从安装边界说起，这套罐体采用三支支腿落地支撑，支腿底部带方形安装垫板，现场安装时需要在预埋钢板上配打安装孔，支腿之间有横向连接方管做加强，避免满罐状态下支腿出现侧向形变，罐体总高度需要结合车间层高、顶部操作平台高度、底部出料阀的操作空间综合核算，锥形底的锥角设计刚好满足乳品发酵后物料的自流排净要求，不会在罐底残留发酵液，避免杂菌滋生的卫生死角。

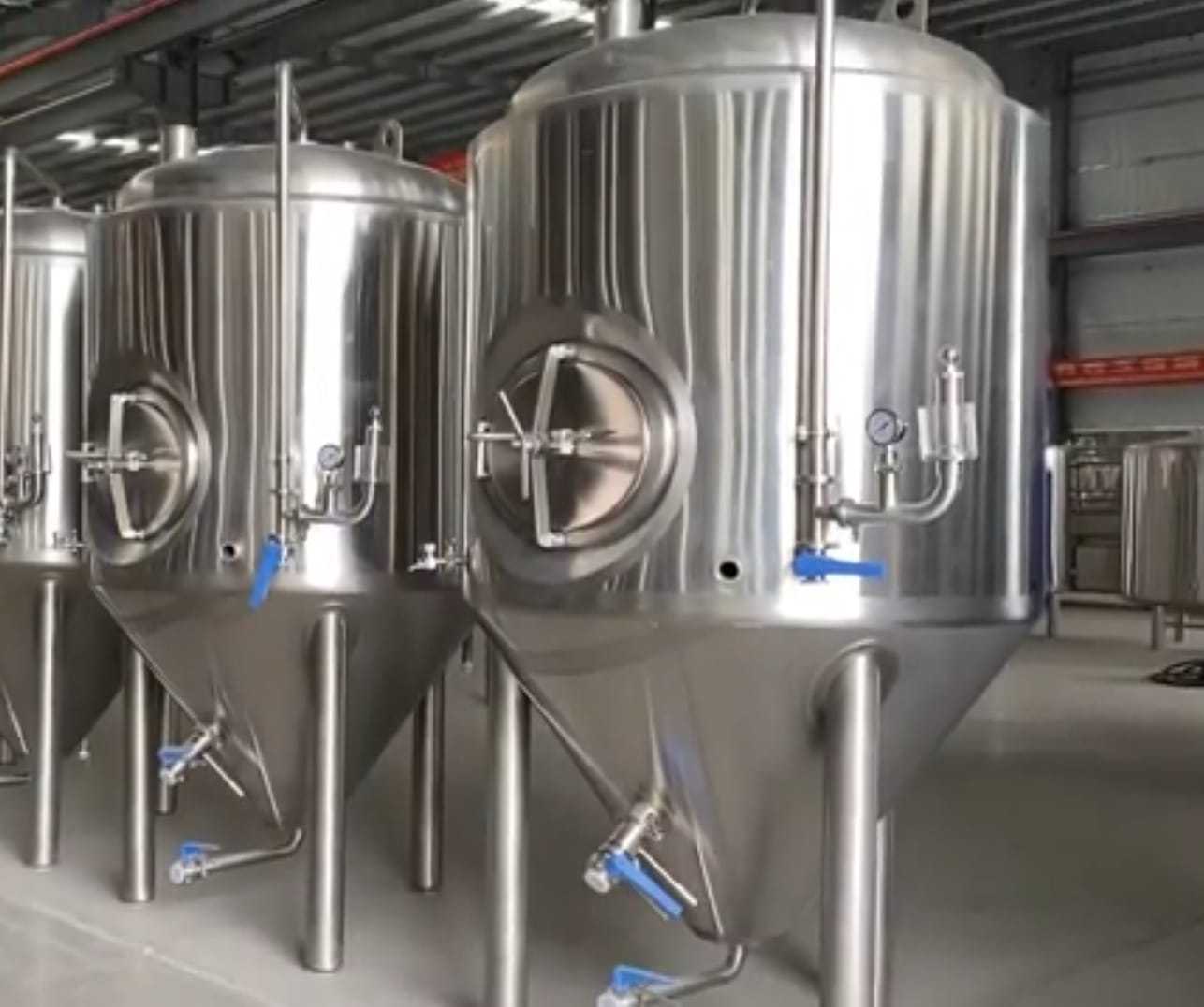

从实际用途来看，这类罐体主要承担乳制品的恒温发酵工序，比如酸奶、发酵乳的菌种繁殖与物料熟化，罐顶预留的多个接口分别对应进料、呼吸阀、CIP清洗头、温度传感器、搅拌机构的安装位，侧面走的工艺管线是清洗液或者温控介质的通道，罐底的阀门组件负责发酵完成后的物料输送，以及CIP清洗时的残液排放，所有与物料接触的内壁都做了圆弧过渡处理，没有直角接缝，符合食品卫生级设备的设计要求。

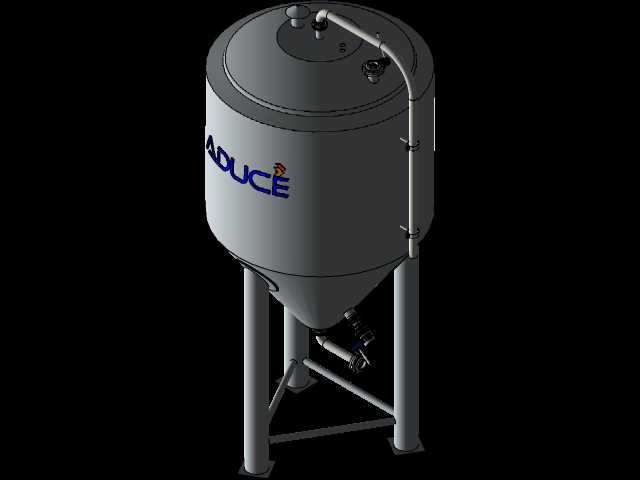

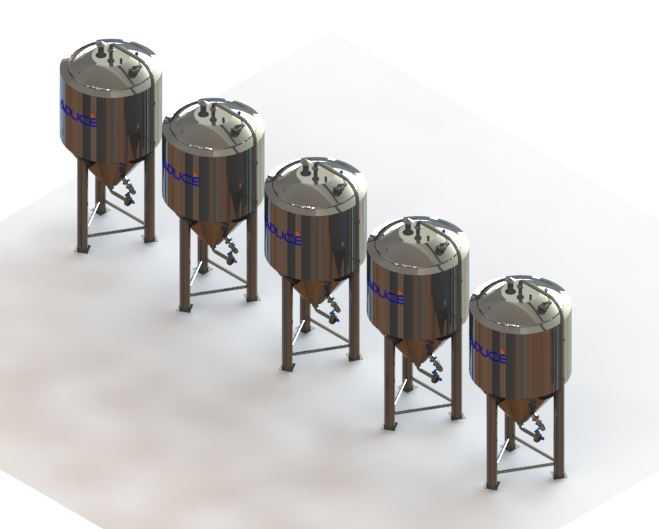

设计思路上，建模时优先考虑了罐体的承压能力与卫生属性，筒体采用等直径圆柱段搭配锥底的结构，圆柱段的容积是有效发酵容积的主体，锥底的坡度经过反复核算，既要保证物料自流速度，又要控制整体高度，避免车间层高不足；罐顶的人孔（图中顶部的圆形快开结构）采用快开式设计，方便操作人员进入罐内做定期检查与深度清洁，侧面的管线固定采用管卡与支腿连接，不需要额外在罐体壁板上焊接过多支架，减少焊缝带来的卫生隐患。

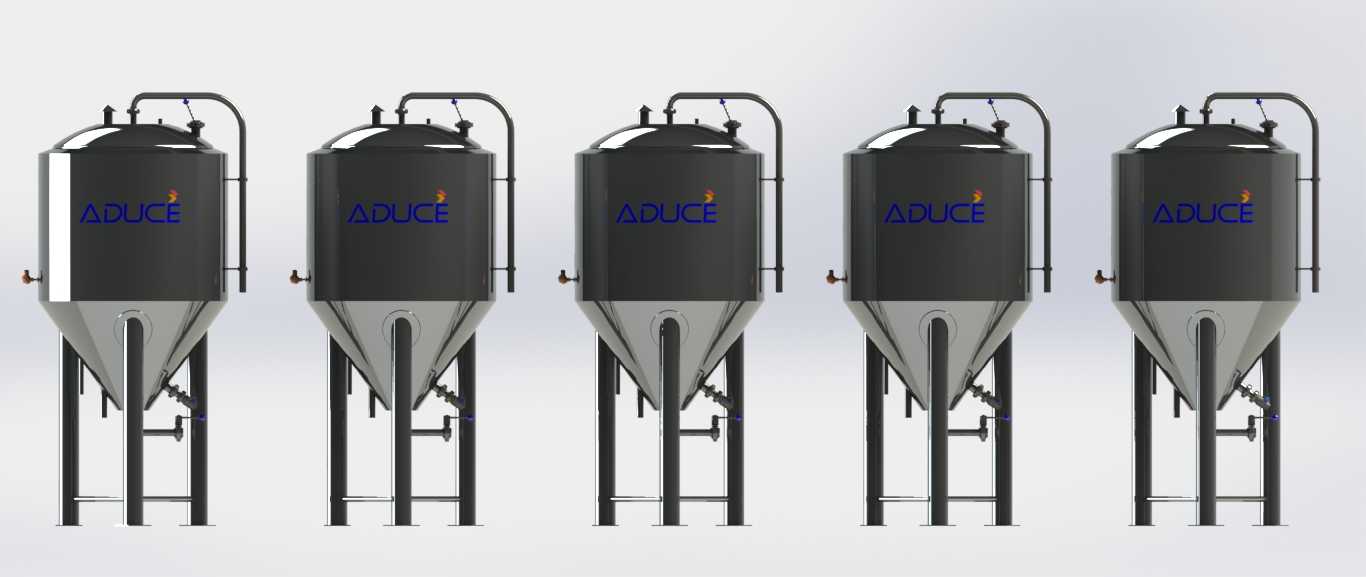

功能特性层面，这套结构预留了温度检测与介质循环的接口，可以外接温控系统维持罐内恒定的发酵温度，罐顶的清洗头接口可以安装旋转清洗球，配合CIP清洗系统完成罐内的自动清洗，不需要人工拆解；支腿的高度设计刚好给底部阀门、输送泵预留了足够的安装与操作空间，操作人员不需要弯腰就能完成阀门的启闭操作，侧面的爬梯结构（图中沿罐体布置的竖管带固定卡）是供操作人员登顶操作罐顶阀门、检查仪表用的，爬梯的步距符合人体工程学要求，上下操作不会有磕碰风险。

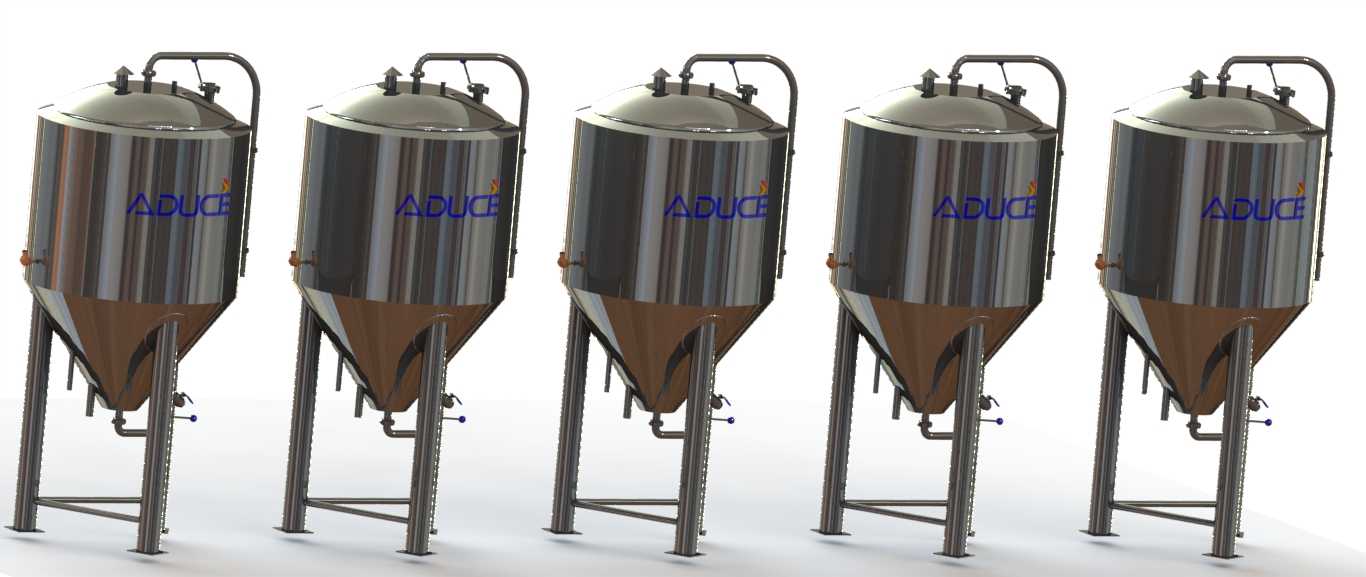

很多刚接触食品设备建模的工程师容易忽略罐体的接管方位，这套模型里所有侧面接管都集中在同一操作侧，现场安装后所有阀门、仪表都在操作人员的巡检路线上，不需要绕罐操作，降低日常巡检的工作量；罐壁的厚度根据满罐物料的重量、发酵时的微正压要求做了匹配，不会出现壁厚冗余过多增加成本，或者壁厚不足导致罐体变形的问题，支腿的型材规格也经过承重核算，满罐状态下的挠度控制在允许范围内，不会出现罐体倾斜的问题。

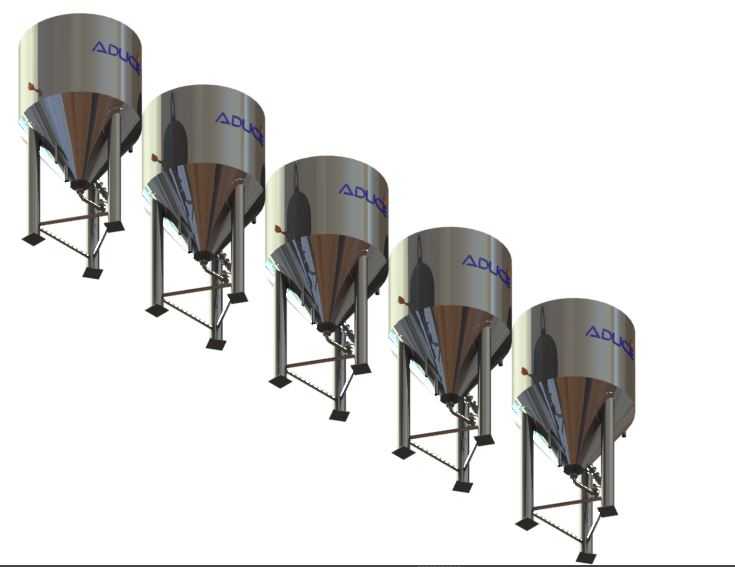

在做整线布局时，这套罐体的安装位置需要预留侧面管线的检修空间，以及罐顶操作的平台空间，罐体中心到周边设备的距离要满足物料管道的转弯半径要求，同时给CIP管线、温控管线留出排布空间；锥形底的出料口高度要匹配后续输送泵的入口高度，避免出现气蚀问题，影响物料输送效率。另外，罐体表面的处理要求在建模时也做了对应体现，所有外表面的焊缝都做了磨平处理，方便日常清洁，不会积灰积污，符合食品生产车间的卫生管理要求。
