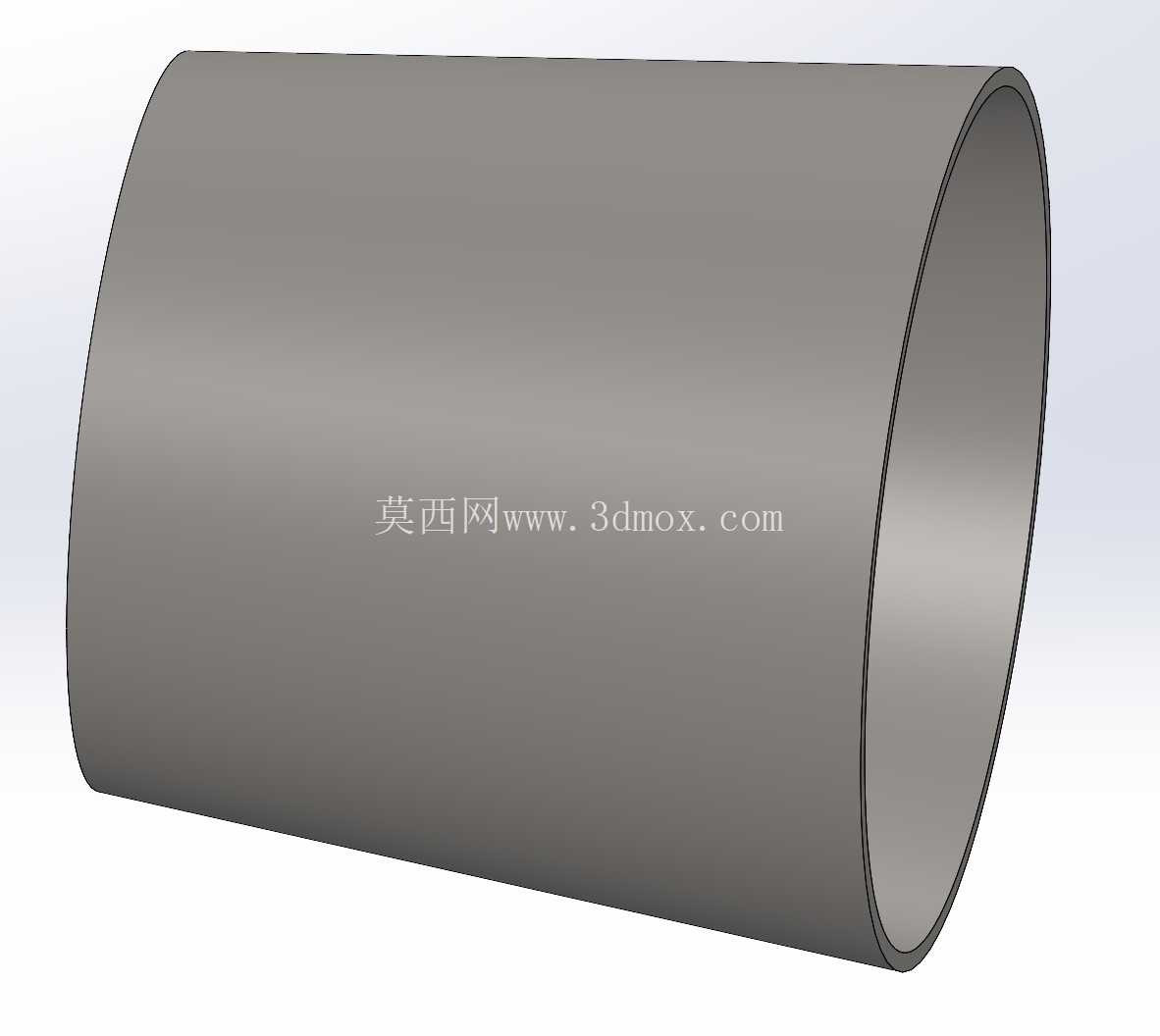

DN125转DN100同心变径管路接头结构

在民用建筑给排水、工业流体输送、市政管网改造、暖通空调循环管路等场景中，不同公称通径的管路对接是极为常见的工程需求，这类同心变径接头正是为解决同轴布置的管路通径过渡问题设计的核心配件。不同于偏心异径管多用于水平管路避免气阻液阻的场景，同心结构的变径接头更适配垂直安装的管路、或是对同轴度有明确要求的泵阀进出口连接段，能够保证流体在通径变化过程中沿管路轴线均匀流动，减少偏流带来的局部阻力损失，也能避免介质内杂质在变径位置单侧淤积的问题。

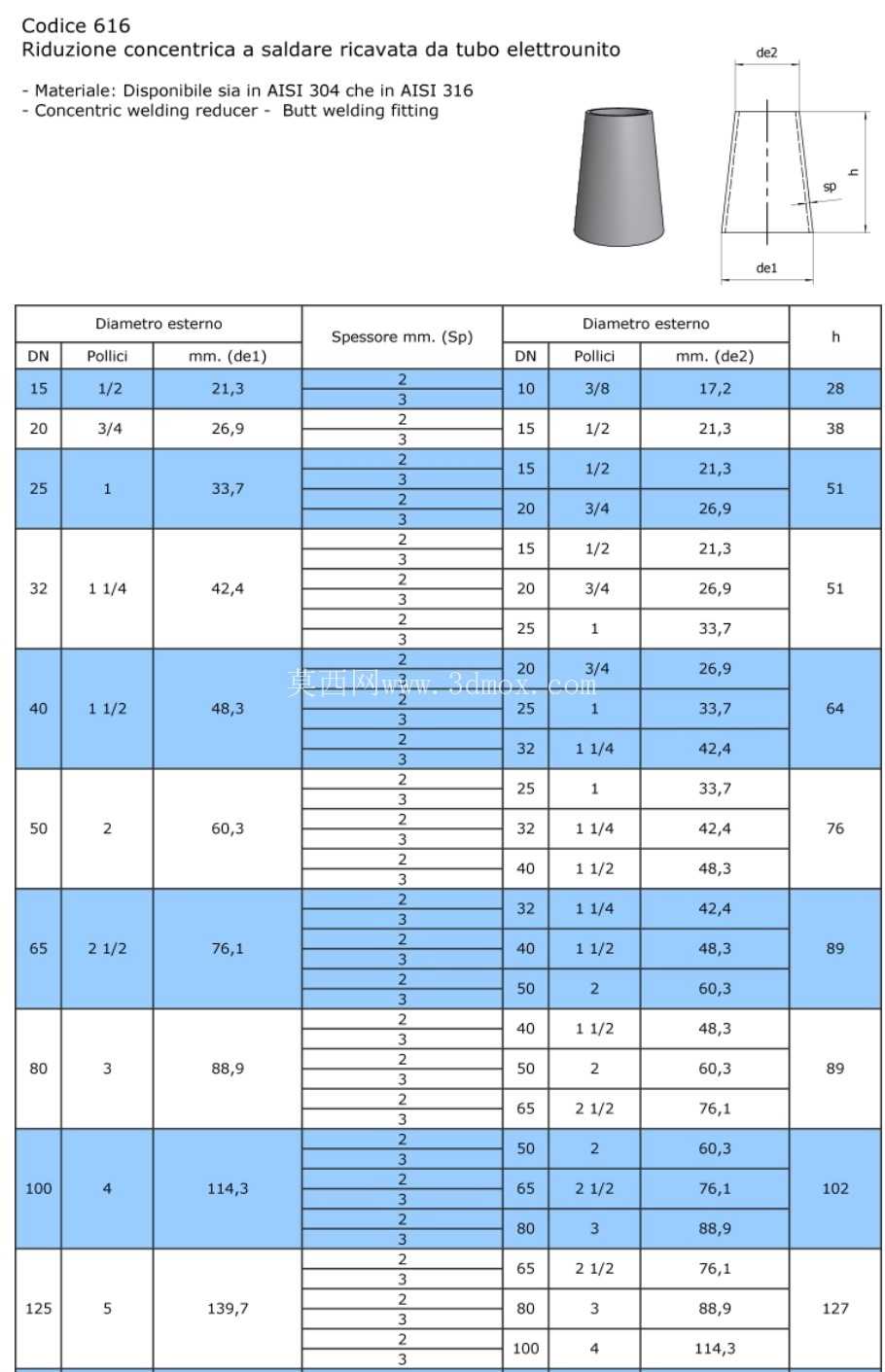

从功能特性来看，这款DN125至DN100的同心缩径接头，两端分别匹配公称通径125mm与100mm的标准管路，整体为同轴回转体结构，变径段采用平滑的锥面过渡，没有突兀的截面突变，流体经过时的局部阻力系数远小于直角台阶式的变径结构，能够有效降低管路系统的压损，减少输送过程中的能耗。接头整体为等壁厚设计，壁厚取值匹配对应压力等级下的管材标准，既能够满足管路系统的承压要求，也不会因为壁厚冗余过多造成材料浪费、安装负重增加的问题。两端的连接端面可以根据实际工程需求适配焊接、法兰连接、沟槽连接等不同的管路连接形式，端面的加工精度能够保证与对应管路对接时的同轴度误差控制在工程允许范围内，避免安装后出现管路错位、密封失效的隐患。

从设计思路层面，这类同心变径接头的建模首先要确定两端的公称通径对应的基准尺寸，明确DN125端与DN100端的外径、内径基准值，再根据管路的压力等级确定统一的壁厚参数，保证整个接头的承压能力均匀一致，不会在变径段出现强度薄弱点。变径段的锥度设计需要兼顾流体流动特性与结构紧凑性，锥角过小会导致接头整体长度过长，占用过多的管路安装空间，锥角过大则会加剧流体在变径位置的涡流扰动，增加阻力损失甚至引发管路振动，因此设计时需要将锥角控制在合理区间，平衡安装空间与流体性能的双重需求。建模过程中需要保证整个回转体的轴线完全重合，所有截面的圆心都落在同一条中心轴线上，避免出现偏心误差，否则安装后会直接影响整段管路的同轴度，带来额外的装配应力。

在实际安装边界层面，这款接头的整体长度根据变径锥度与两端直管段的长度确定，两端预留的直管段长度需要满足对应连接方式的装配要求，比如采用焊接连接时，直管段长度要保证焊接操作空间，避免焊接热量影响变径段的结构性能；采用法兰连接时，直管段长度要匹配法兰的装配定位需求，保证法兰端面与管路轴线垂直。安装时需要注意接头的同轴定位，将两端分别与对应通径的管路对齐固定，保证整个管路系统的直线度，避免强行对口造成接头本身或是相邻管路产生附加应力。在垂直安装的给排水立管中，这类同心变径接头可以直接安装在通径变化的楼层段，不会因为变径结构影响立管的垂直度；在泵类设备的进出口垂直管段，同心变径能够保证流体均匀进出泵腔，减少偏流对泵叶轮的不均衡冲击，延长设备的运行寿命。在压缩空气输送管路中，平滑的同心变径结构能够减少压缩空气的压力损失，保证用气端的压力稳定；在暖通空调的冷冻水、冷却水循环管路中，均匀的流道设计能够避免局部流速突变造成的噪声问题，提升管路系统的运行稳定性。
