双法兰90度弯接肘管结构设计

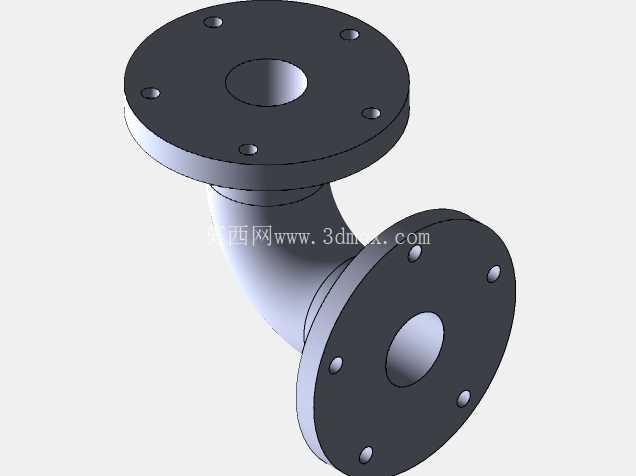

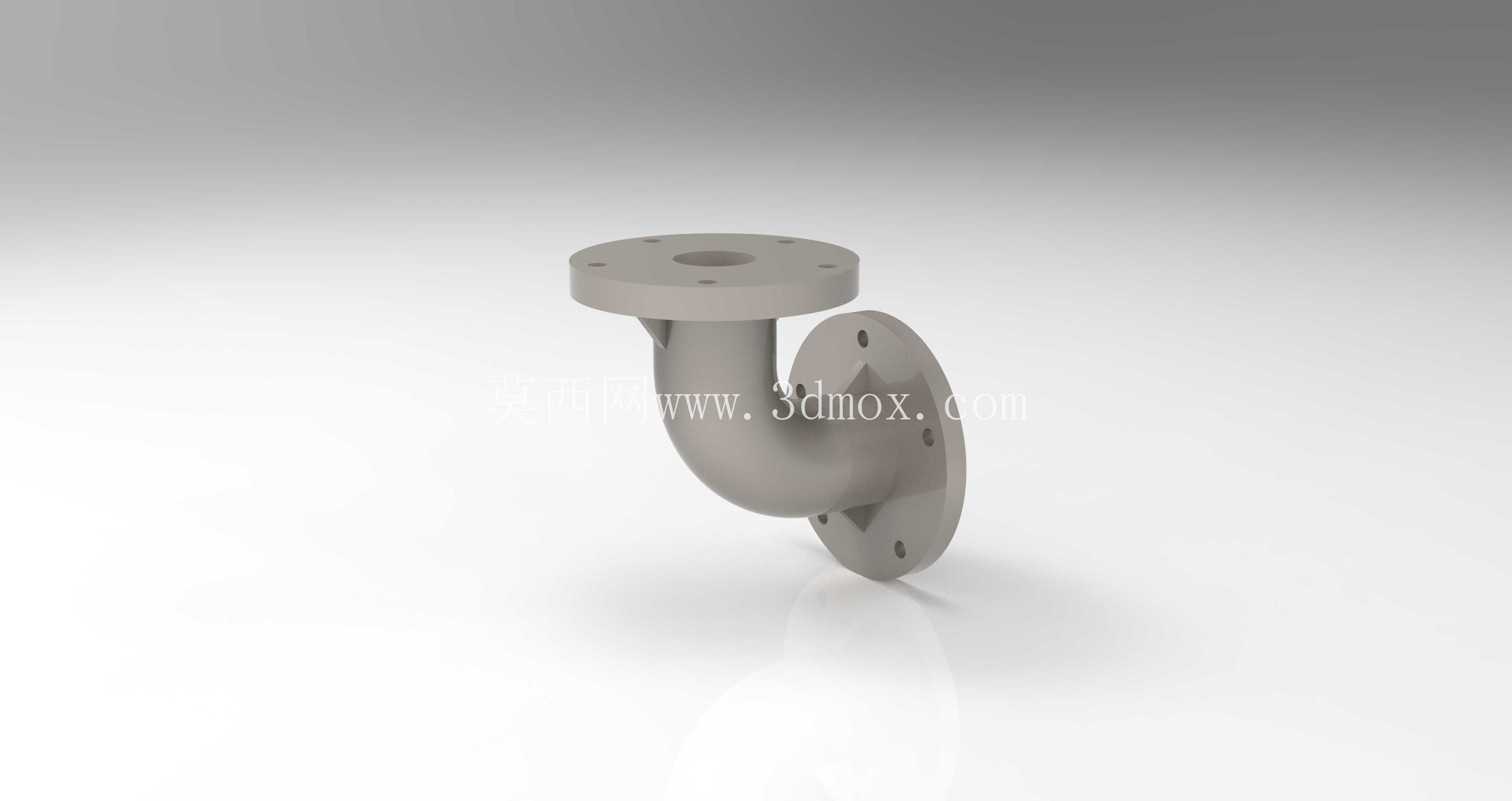

在工业管路布设场景中，经常会遇到管路需要转向90度同时兼顾两端法兰对接稳固性的需求，这款双法兰结构的肘管就是针对这类场景设计的管路转向连接件。不同于普通焊接弯头需要现场配焊、安装后难以拆卸维护的问题，这款肘管两端均采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时只需将两端法兰与对应管路端的法兰对齐，穿入紧固螺栓并按对角顺序拧紧即可完成装配，后期管路检修、部件更换时只需拆卸螺栓即可分离，大幅降低现场运维的工作量。

从结构设计逻辑来看，这款肘管的弯曲段采用等径圆弧过渡，内壁光滑无突变台阶，能够最大程度降低管路内部流体经过转向位置时的阻力损失，减少湍流、涡旋的产生，不管是用于清水、低压气体输送的民用管路，还是用于化工介质、润滑油脂输送的工业管路，都能有效避免介质在转角位置滞留堆积，降低管路堵塞、内壁冲蚀的风险。两端的法兰盘与弯管主体采用一体化结构设计，不存在焊接接缝带来的应力集中、焊缝渗漏隐患，整体结构强度更高，能够承受管路内部的持续压力波动，适配中低压工况下的管路连接需求。

在安装边界方面，这款肘管的两个法兰端面呈90度垂直分布，安装前需要确认两端对接管路的中心距与法兰端面的垂直距离匹配，避免强行对接导致法兰密封面错位、螺栓受力不均出现渗漏。法兰盘上的螺栓孔采用跨中分布设计，安装时无需刻意调整周向角度就能与标准配对法兰的孔位对齐，降低现场安装的对位难度。弯管的弯曲半径经过合理核算，既不会因为弯曲半径过小导致流体阻力陡增，也不会因为弯曲半径过大占用过多安装空间，能够在紧凑的设备布设空间内完成管路转向，尤其适合设备内部管路排布密集、安装空间受限的场景，比如小型液压站的管路连接、生产设备的冷却水路布设、车间压缩空气管路的转角对接等场景都能适用。

从实际使用的角度出发，这款肘管的法兰密封面采用平面结构，安装时搭配对应压力等级的密封垫片，就能实现可靠的端面密封，无需额外加工密封槽，降低配件采购与加工成本。整体结构没有多余的外置部件，外表面光滑无凸起，安装后不会积留灰尘、油污，日常清洁维护十分方便。在建模过程中，法兰盘的厚度、螺栓孔的孔径与分布圆直径都参照通用法兰标准设定，弯管的壁厚根据常规管路压力等级核算取值，既保证结构强度满足使用要求，也不会因为壁厚过大造成材料浪费、整体重量过重增加管路负载。弯管与法兰连接的位置做了圆弧过渡处理，避免直角连接处的应力集中问题，在管路受到轻微振动、压力冲击时，过渡位置不会因为应力集中出现开裂失效，提升长期使用的结构可靠性。

在不同的应用场景中，这款肘管可以根据输送介质的特性匹配对应的材质，比如输送普通水、空气的场景可以采用普通碳钢材质做防锈处理，输送腐蚀性介质的场景可以采用不锈钢或者工程塑料材质，结构本身的尺寸参数不需要做大幅调整就能适配不同材质的加工需求，具备较强的通用性。对于结构设计人员来说，在做管路系统三维布设时，可以直接调用这款模型调整整体尺寸参数，快速完成管路转角位置的装配，不需要从零开始建模，提升管路设计的效率；对于现场安装人员来说，标准化的法兰尺寸能够直接和现有标准管路配件对接，不需要现场二次加工，缩短管路安装的施工周期。
