互锁式双色莫比乌斯环形结构件设计

在日常的机械结构设计工作中，拓扑类结构件的落地往往需要兼顾结构合理性与成型可行性，这款互锁式双色莫比乌斯环形结构，最初的设计切入点是面向工业文创展品、机械原理教学演示道具的开发需求，同时也可作为特种密封环、无断点传动带的原理验证样件使用。从实际应用场景来看，这类拓扑环形结构在教学场景中可直观展示单侧曲面的几何特性，帮助机械专业学生理解空间曲面成型逻辑，在文创工业展品领域，可作为设备外观装饰件、企业展厅的机械艺术装置核心构件，部分特种输送场景下，基于莫比乌斯环单侧连续曲面的特性，还可衍生设计出磨损均匀的环形传动带、无接口密封环等功能部件，大幅提升构件的全生命周期使用寿命。

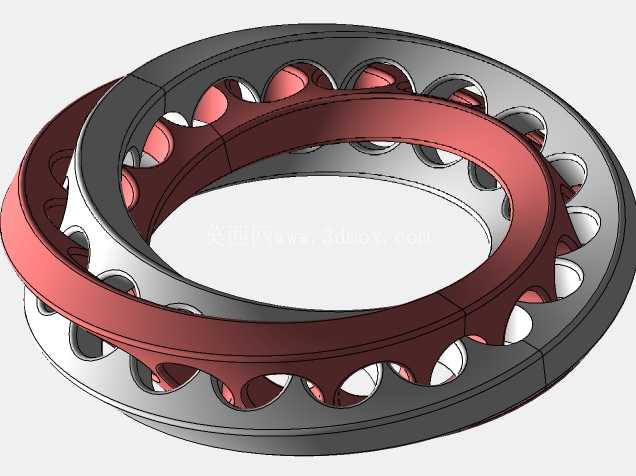

设计过程中首先要解决的是双环互锁的空间干涉问题，两个环形构件各自遵循莫比乌斯环的扭转成型逻辑，单环扭转角度严格控制在180度，保证曲面单侧连续的几何特性，双环嵌套时通过空间曲面的错位排布，实现无紧固件的互锁装配，两个环体可沿环向相对滑动但不会出现轴向脱开的情况。建模阶段需要先绘制单环的中心引导线，引导线采用闭合空间样条曲线，在360度环向路径上均匀完成180度的截面扭转，截面采用带镂空减重孔的类矩形截面，镂空孔沿环向均匀排布，既可以降低构件整体重量，也能在铸造成型时减少壁厚不均带来的缩孔缺陷。

从外形尺寸与安装边界来看，该环形结构的整体外轮廓直径可根据实际使用场景缩放，常规教学演示款的外直径控制在150mm-200mm区间，环体截面宽度控制在18mm-25mm，双环嵌套后的整体轴向厚度不超过40mm，安装时不需要额外的固定基座，可直接放置于展示台，若作为功能部件嵌入设备，需要预留至少大于外轮廓直径10mm的径向安装空间，轴向预留5mm的装配间隙即可满足滑动需求。结构设计时特意将两个环体的接触面做了0.2mm的间隙预留，铸造完成后仅需要对接触面做简单的抛光处理，即可实现顺滑的相对转动，不会出现卡滞问题。

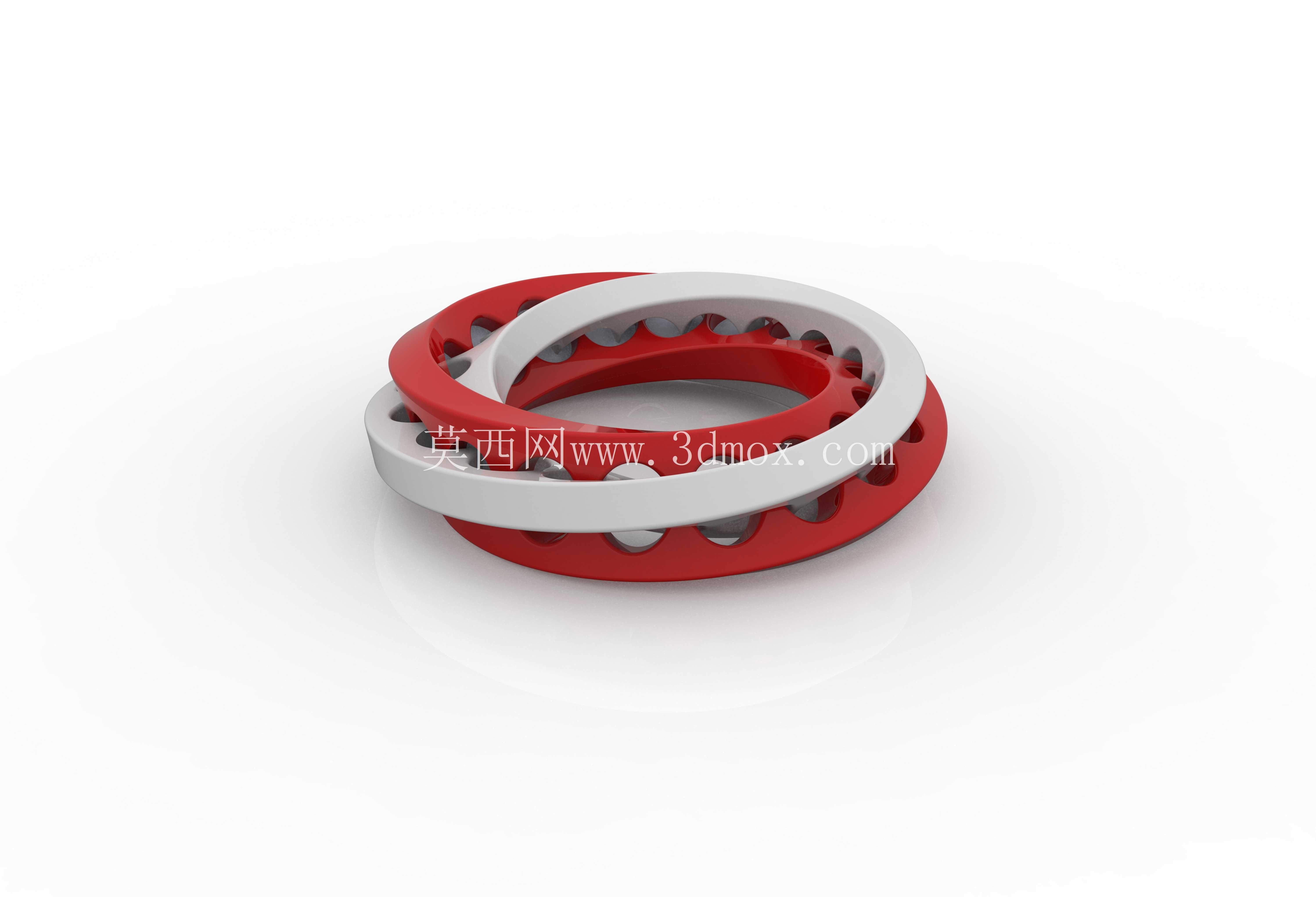

考虑到该结构采用铸造工艺成型，设计阶段对壁厚做了均匀化处理，所有位置的壁厚控制在3mm-4mm区间，镂空孔的边缘均做了R1.5的圆角过渡，避免铸造时出现应力集中导致的开裂问题，同时也能减少后续打磨工序的工作量。双环采用不同配色区分，一方面是为了更直观展示莫比乌斯环的曲面走向，方便教学演示时观察环体的连续曲面特性，另一方面在作为文创展品时，双色搭配也能提升视觉层次感。不同于普通的环形零件，该结构的互锁设计不需要额外的连接构件，两个环体在成型后通过空间扭转角度的错位即可完成装配，装配后不会出现松脱，同时还能保留相对转动的自由度，这一特性也可拓展应用到无接口铰链、环形滑轨等功能部件的设计中。

在实际建模验证阶段，需要反复调整中心引导线的曲率，避免出现曲率突变导致的曲面褶皱，截面扭转时要保证沿引导线的扭转速率均匀，否则会出现环体壁厚不均的问题，影响后续铸造的成品率。对于需要承受一定载荷的功能衍生版本，可适当增加环体截面厚度，将镂空孔的数量减少或取消，提升环体的结构强度，若作为传动带使用，可在环体内侧增加摩擦纹理，提升传动时的摩擦力，避免打滑。这类拓扑结构的设计难点不在于几何造型的绘制，而在于如何平衡几何特性与工艺可行性，很多纯几何概念的莫比乌斯环结构忽略了成型工艺的限制，导致无法实际加工生产，而这款结构在设计阶段就充分考虑了铸造工艺的拔模角度、壁厚均匀性、装配间隙等实际生产要素，可直接用于铸造模具的开发，不需要做额外的结构调整。
