主动式太阳能集热供水设备结构设计

　　这套主动式太阳能热水设备的三维结构，核心围绕民用及小型商用场景的集中供热水需求搭建，区别于传统被动式真空管式热水器，整套结构通过主动追光逻辑提升集热效率，适配多层住宅屋顶、小型商用建筑屋面、独栋民宿户外场地等多种安装场景，可替代部分电加热、燃气加热供水设备，降低常规能源消耗。从结构设计逻辑来看，整套设备的核心换热单元采用黑体平板集热芯体，表面做选择性吸收涂层处理，芯体内部排布并联流道，冷介质从下集管进入流道后，通过黑体涂层吸收太阳辐射能升温，再从上集管汇入储水单元完成换热循环。

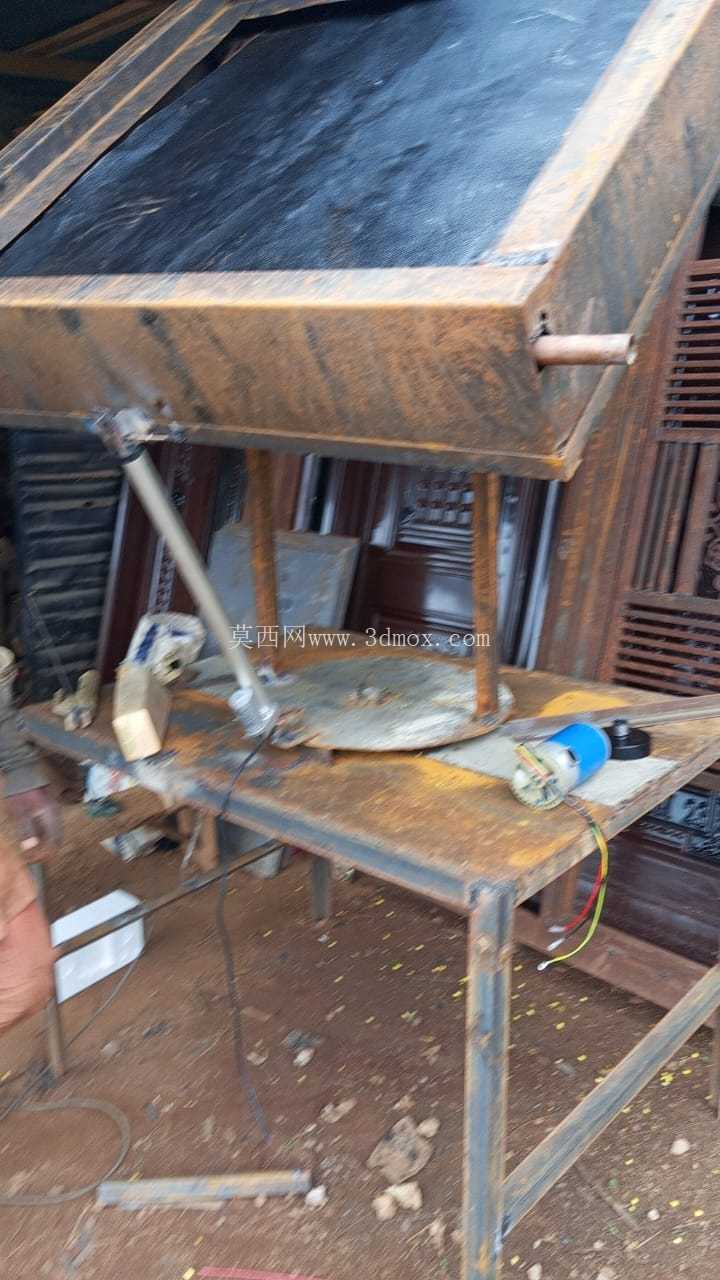

　　为了适配不同纬度地区的太阳高度角变化，集热板支架搭载了线性执行器驱动的角度调节机构，执行器通过齿轮副与支架转轴连接，设计阶段针对不同安装区域的年平均太阳高度角范围，匹配了对应的齿轮传动速比，保证角度调节过程平稳无卡滞，调节角度范围可覆盖15度到75度区间，满足不同季节的追光需求，避免固定倾角集热板在冬夏两季因入射角偏差导致的集热效率损失。设备的安装边界设计充分考虑了屋面载荷与安装空间要求，单组集热单元的外形尺寸控制在常规屋面安装的允许范围内，支架底部预留了与屋面预埋件连接的安装孔位，孔位间距匹配通用屋面承重梁的排布间距，无需额外做大面积屋面加固处理；集热板与储水单元之间的管路连接接口采用标准通用管径，方便现场施工时对接管路，减少非标配件的使用成本。

　　从功能特性来看，整套结构的主动调节单元可根据光照强度信号自动调整集热板倾角，相比同面积固定倾角集热设备，年平均集热效率可提升两成以上；集热芯体的流道设计采用等程排布结构，保证各流道内的介质流量均匀，避免局部流道流量过低导致的局部过热、结垢问题，延长芯体使用寿命。设计过程中针对户外使用场景做了结构防护考虑，支架部分采用型材拼接结构，所有连接节点做了防松设计，可抵御常规地区的屋面风载；线性执行器的外部加装了防护外壳，避免户外雨水、粉尘进入执行器内部导致的传动故障；齿轮副的啮合位置预留了润滑脂填充空间，日常维护时可直接通过预留注油孔补充润滑，无需拆解整套支架结构。

　　在结构细节处理上，集热板的边框采用折边拼接结构，边框与集热芯体之间填充了隔热密封材料，既可以减少集热芯体的边缘散热损失，也可以避免雨水渗入芯体内部腐蚀流道；下集管位置预留了排污接口，设备长期停用或者定期维护时，可通过排污接口排空流道内的存水，避免冬季低温环境下存水结冰冻裂流道。整套结构的建模过程完整还原了各部件的装配关系，从齿轮副的啮合间隙、线性执行器的行程限位，到支架的安装孔位、管路接口的对接尺寸，都按照实际工程加工的公差要求做了匹配，可直接用于结构校核、安装模拟以及后续的加工出图参考，对于从事太阳能供热设备结构设计、屋面供水系统选型的技术人员来说，可直接参考这套结构的排布逻辑，根据实际项目的安装场地、热水需求量调整集热单元数量、支架倾角调节范围以及齿轮传动速比，缩短前期方案设计的周期。
