楼板穿接方转圆斜向通风连接管件

在民用建筑通风系统、工业厂房排风系统的管线布设场景中，楼板穿透位置的管线衔接一直是结构设计与施工环节的常见难点，常规直筒型圆管或方管无法适配斜向走管与楼板预留方孔的匹配需求，容易出现封堵缝隙大、风阻过高、安装错位等问题，这款斜向方转圆连接构件正是针对这类场景开发的专用管线连接件。

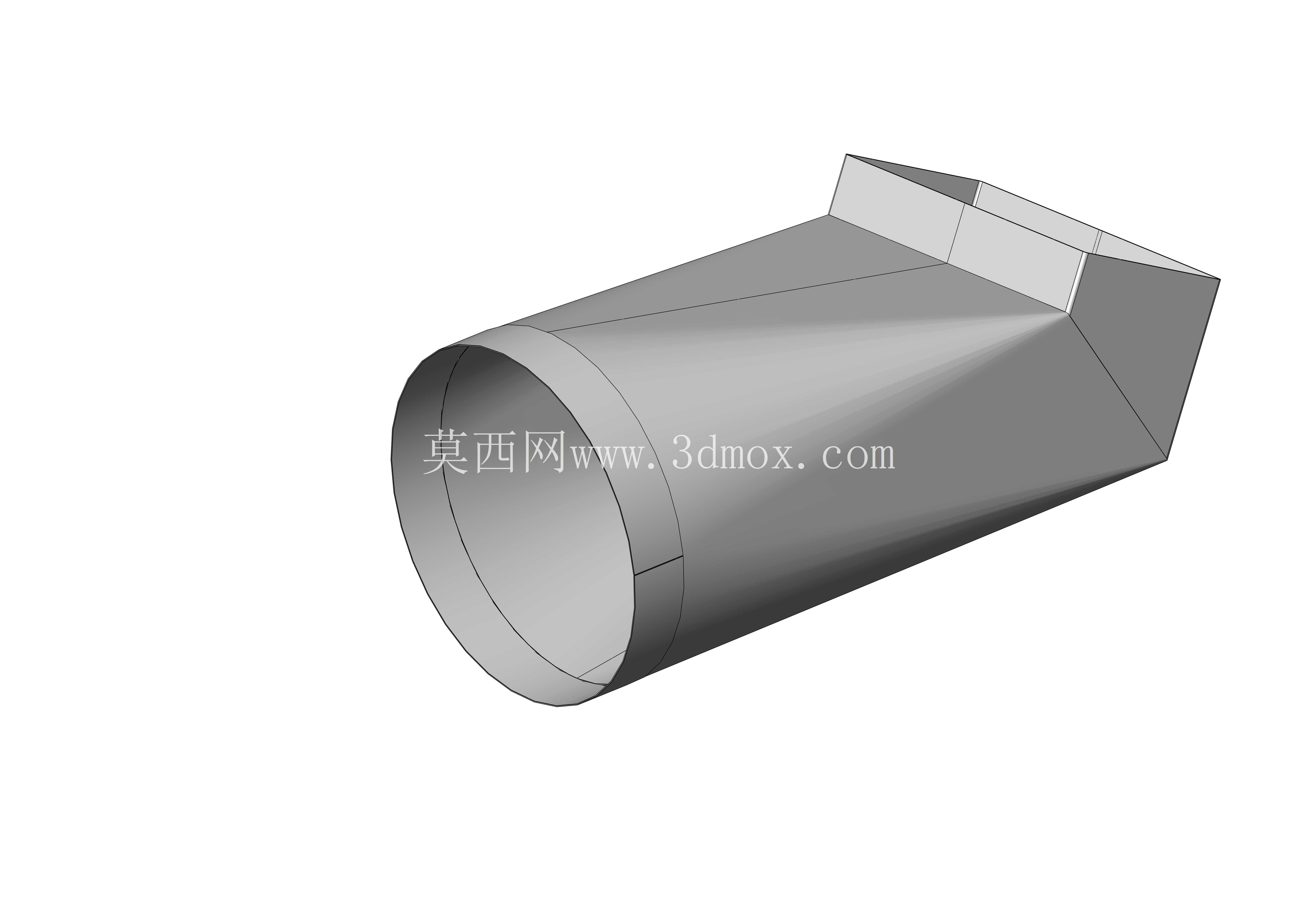

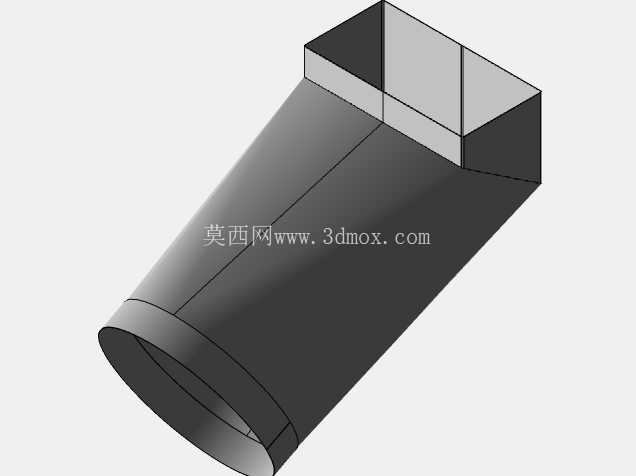

从实际功能来看，该构件一端为方形接口，可直接匹配建筑结构施工阶段预留的方形楼板穿透洞口，方形接口的外沿尺寸与常规预留洞口的标准模数匹配，安装时可直接搭放在洞口的结构承重边，无需额外制作承重支架承托构件自重，大幅降低现场施工的支架制作工作量；另一端为圆形接口，可直接对接常规圆形通风管道，接口处预留的卷边结构可配合卡箍、法兰等常规风管紧固件实现密封连接，无需额外加工转接坡口。

设计过程中，首先考量的是斜向角度的适配性，构件主体的倾斜角度匹配常规通风管线跨层布设时的常用走管斜率，既可以避免管线坡度过小导致的管内冷凝水积存问题，也能控制坡度过大带来的洞口尺寸超宽、楼板结构破坏范围过大的问题。方形端的四个立面做了加厚处理，对应搭放在楼板结构层的位置，厚度满足承重要求，可承受上部管线传递的竖向荷载，不会出现长期使用后接口变形、密封失效的问题；圆形端的端口做了外翻卷边处理，卷边的圆弧半径适配常规卡箍的卡槽尺寸，安装时无需现场打磨坡口，直接卡接即可达到密封要求。

外形尺寸方面，方形接口的边长匹配常规通风系统穿楼板预留洞的通用尺寸，可覆盖多数民用建筑、工业厂房常规排风、新风系统的穿层管线规格；圆形接口的外径对应常规螺旋风管、镀锌钢板风管的标准管径，无需额外配置变径接头即可直接对接。安装边界上，方形端嵌入楼板的深度匹配常规楼板的结构厚度，安装后方形端的上表面与楼板完成面齐平，后续做防火封堵时可直接在方形接口的外沿与洞口缝隙处填充防火材料，封堵面平整，不会出现突出的结构棱边影响后续地面施工；构件主体的斜向段长度经过核算，伸出楼板下表面的长度预留了足够的法兰、卡箍安装操作空间，现场施工时无需在楼板下方搭设过高的操作架即可完成接口紧固作业。

从流体性能角度考量，构件内部的方转圆过渡段做了顺滑的曲面过渡，没有突兀的折角结构，可大幅降低气流经过转接位置的局部风阻，减少通风系统的沿程压力损失，降低风机的运行功耗；过渡段的曲面曲率经过优化，不会出现气流涡流区，避免长期运行过程中灰尘、杂质在涡流区积存，减少风管内部的清洁维护频次。针对穿楼板位置的防火要求，构件的板材厚度满足通风管道防火规范的相关要求，方形端与楼板接触的位置可配合防火密封胶、防火泥实现完全密封，满足楼层间的防火分隔要求，不会出现烟气沿管线缝隙跨层蔓延的隐患。

在实际施工应用中，该构件可直接替代传统现场加工的方转圆拼接接头，传统现场加工需要人工切割板材、焊接拼接，不仅加工精度差、风阻大，还容易出现焊接缝隙漏风的问题，预制的该类构件尺寸精度高，密封性能好，可大幅缩短现场安装的工期，减少现场加工作业带来的材料浪费与焊接安全隐患。对于管线综合排布较为紧凑的建筑夹层、设备层场景，该构件的斜向结构可灵活避让其他并行的水电、消防管线，减少管线交叉带来的翻弯作业，进一步优化整个管线系统的排布合理性，降低整体管线系统的安装成本。
