凸缘刚性法兰联轴器结构设计

在常规工业传动系统的轴系对接场景里，刚性法兰联轴器是应用范围极广的基础传动部件，这类部件主要用于两根同轴布置的传动轴之间的刚性连接，能够在无补偿偏移的工况下稳定传递转矩，常见于输送线驱动单元、中小型减速机输出端、泵组动力对接、机床主轴进给传动等对同轴度要求较高的传动位置，相比弹性联轴器，它不存在弹性元件老化失效的问题，结构刚度高，传递转矩的冗余量更大，适合重载、转速稳定、轴系对中精度有保障的装配场景。

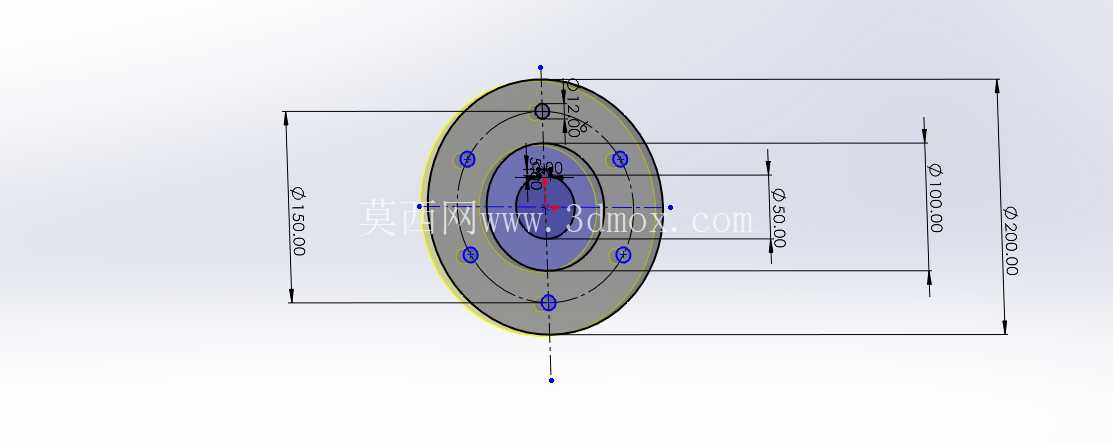

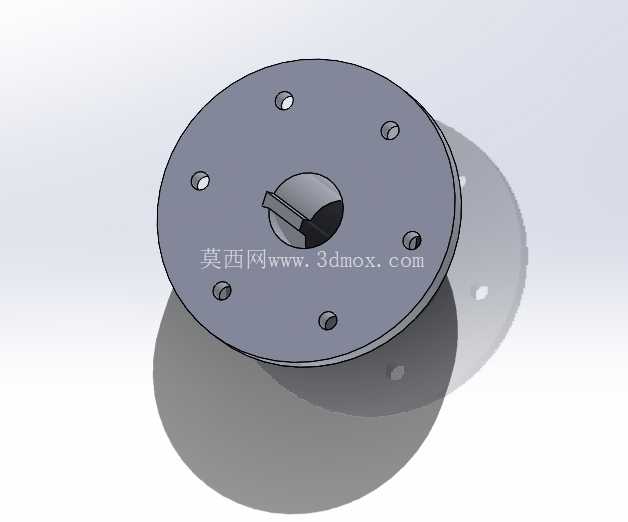

从结构设计逻辑来看，这款联轴器采用的是典型的凸缘对接形式，两个对接法兰盘分别通过轴孔与两侧传动轴配合，依靠法兰端面的止口结构实现装配时的径向定位，避免对接后出现径向错位，沿法兰圆周均匀布置的螺栓孔用于穿装锁紧螺栓，依靠螺栓预紧力产生的法兰端面摩擦力，以及螺栓杆本身的抗剪切能力共同传递工作转矩。设计时首先要匹配对接轴的轴径尺寸，图中可见中心轴孔直径为50mm，适配直径50mm的传动轴安装，轴孔可根据实际装配需求设计为普通平键连接形式，保证转矩传递过程中轴与联轴器之间不出现相对转动。

尺寸边界方面，这款联轴器的法兰盘外径为200mm，法兰主体的径向厚度覆盖从轴孔到螺栓安装位的全部区域，螺栓分布圆直径为150mm，沿圆周均匀布置6个螺栓安装孔，单个螺栓孔的中心距法兰端面的轴向定位尺寸为100mm，法兰止口的配合直径为100mm，止口的配合公差一般选用H7/js6的过渡配合，既保证装配时的定位精度，又不会出现装配卡滞的问题。安装过程中需要先将两个半联轴器分别热装或者压装到两侧传动轴的轴端，保证轴肩与联轴器端面贴合到位，调整两侧轴系的同轴度，确保径向跳动和端面跳动在允许公差范围内，再将两个法兰的止口对准嵌合，穿装连接螺栓后按照对角顺序逐步拧紧螺栓，达到规定的预紧力矩，避免单个螺栓受力过大出现断裂失效。

在实际使用场景中，这类刚性法兰联轴器不具备径向、轴向和角向的补偿能力，因此对轴系的对中精度要求极高，如果装配时两轴的同轴度误差超出允许范围，会在运转过程中产生附加的交变载荷，轻则加剧轴承磨损，重则导致螺栓断裂、轴系变形，因此它更适合用在轴系刚性好、对中调整方便、运转过程中轴系偏移量极小的工况。设计建模时需要重点关注几个关键位置的强度校核：首先是法兰盘根部的抗弯强度，当传递额定转矩时，法兰根部会承受弯矩作用，需要保证足够的轴向厚度避免法兰变形；其次是螺栓的强度校核，要根据传递的最大转矩计算单个螺栓承受的剪切力和拉应力，选用合适性能等级的螺栓；另外轴孔与键槽的配合强度也需要重点核算，避免键槽挤压失效导致传动打滑。

从结构细节来看，这款联轴器的法兰端面没有设计额外的卸荷槽，整体结构简洁，加工难度低，普通车床即可完成外圆、端面、止口和轴孔的加工，螺栓孔可以通过钻床或者加工中心完成钻孔和铰孔，加工成本低，后期维护也十分方便，只需要定期检查螺栓的预紧力是否达标，不需要额外的润滑或者易损件更换。在一些重载传动场景中，还可以在法兰端面之间增加定位销，进一步提升对接精度和转矩传递能力，不过常规工况下依靠止口定位和螺栓锁紧已经足够满足使用需求。建模过程中需要注意各个尺寸的形位公差标注，尤其是止口与轴孔的同轴度、法兰端面与轴孔轴线的垂直度，这些公差直接影响装配后的轴系运转精度，如果公差超差，即使装配时强行对齐螺栓孔，运转时也会产生较大的振动和噪声，缩短整个传动系统的使用寿命。
