回转体结构储液瓶结构设计方案

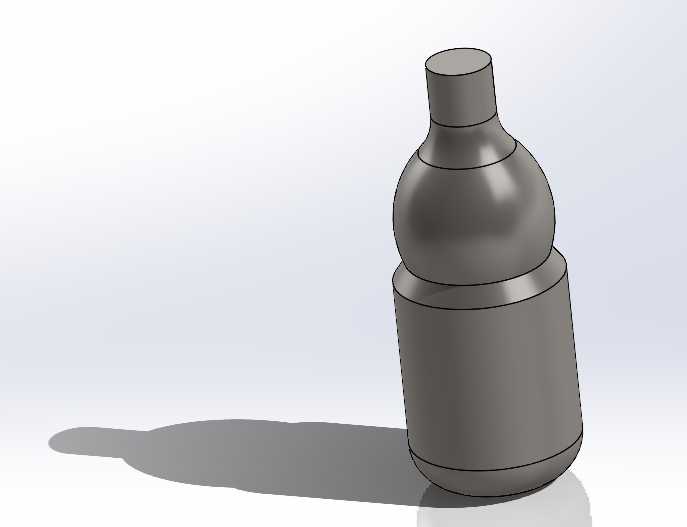

　　在日常流体类物料的存储、转运场景中，这类回转体结构的储液瓶是应用覆盖范围极广的基础承载部件，小到日化洗护产品分装、实验室试剂暂存，大到工业生产环节的液态辅料中转，都能见到同结构逻辑的瓶体设计，其结构合理性直接决定了物料存储的密封性、转运过程的抗形变能力以及终端使用的操作便捷性。从结构设计的逻辑来看，该瓶体采用全回转体构型，所有型面均围绕中心轴线旋转生成，这种设计首先适配了绝大多数液态物料的灌装、封口工艺——无论是采用螺纹旋盖、压合塞还是铝箔封口，回转体的瓶口结构都能保证封口件与瓶口的同轴度，避免因型面错位导致的密封失效问题。瓶身下半段采用等直径圆柱构型，这部分是主要的储液腔体，等直径设计一方面可以最大化单位高度下的容积利用率，在相同外形占位尺寸下获得更大的储液空间，另一方面圆柱面的周向应力分布均匀，在承受内部液体静压或者外部堆叠压力时，不会出现局部应力集中的问题，哪怕是采用薄壁塑料或者薄金属板材加工，也能获得足够的结构强度，降低材料使用成本。瓶身中部的过渡圆弧段是整个结构的设计重点，这里没有采用生硬的直角台阶过渡，而是用大曲率的圆弧面连接下部储液腔和上部的收口段，一方面可以避免灌装或者倾倒液体时，物料在台阶死角处残留，减少物料浪费和清洁难度，另一方面圆弧过渡可以在瓶体受到轴向冲击时，通过微小的弹性形变吸收冲击能量，避免瓶身与收口连接处出现应力断裂，尤其是在瓶体不慎跌落的场景下，这个过渡段的曲率设计直接决定了瓶体的抗跌落破损能力。

　　上部的收口段采用多级阶梯式直径递减结构，最顶端的小直径圆柱段是瓶口配合位，这个直径尺寸是根据封口件的通用标准确定的，要匹配市面上常见的瓶盖内径尺寸，保证配件的通用性，不需要单独开模制作专用封口件；阶梯式的收口结构还可以在倾倒液体时起到导流作用，收窄的瓶口可以控制液体流出的速度，避免大口径直瓶倾倒时流量过大导致的液体溅洒问题，同时阶梯的台阶面可以作为瓶盖的限位面，控制瓶盖的旋合深度，保证每次封口的压紧力一致，不会出现旋合过深导致瓶口开裂、或者旋合过浅导致密封不严的问题。从安装与使用的边界尺寸来看，该瓶体的最大外径位于下部储液腔段，这个尺寸决定了瓶体在货架、周转箱内的排布密度，设计时需要匹配标准周转箱的内部格口尺寸，

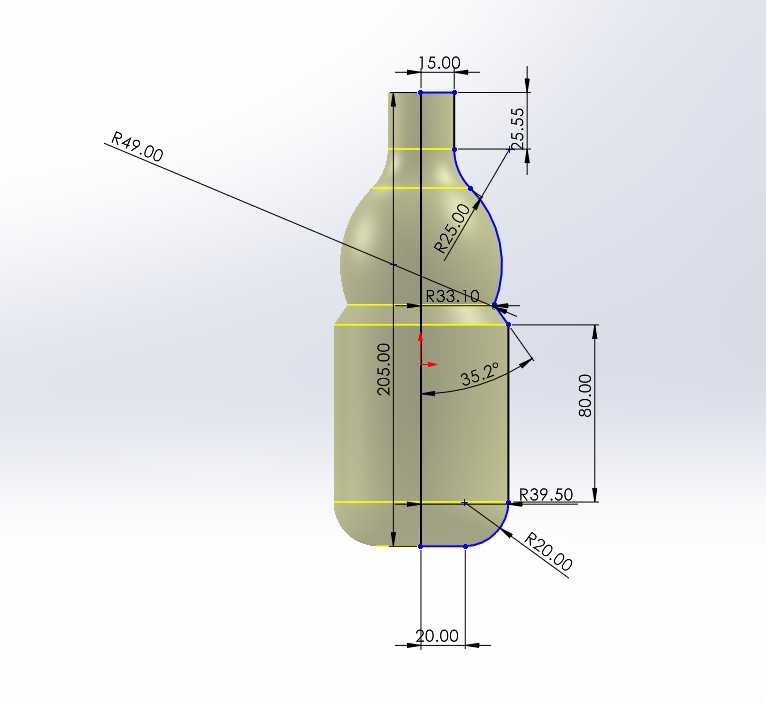

　　保证瓶体可以顺畅放入格口，同时不会出现过大的晃动间隙，避免转运过程中瓶体之间相互碰撞；瓶体的总高度需要匹配常见的灌装生产线的工位间距，保证在灌装、旋盖、贴标等工序中，瓶体可以顺畅通过各个工位的限位导轨，不会出现卡滞问题。底部的平底结构设计保证了瓶体放置时的稳定性，平底与放置平面的接触面积足够大，重心位于下部储液腔段，哪怕瓶内液体剩余量较少时，也不会出现重心偏移倾倒的问题；瓶底边缘做了微小的圆角过渡，避免尖锐的底边在放置时刮伤台面，同时也能避免瓶底边缘在受到冲击时出现应力开裂。在实际建模过程中，这类回转体零件不需要复杂的曲面拆分，只需要绘制半剖面的轮廓草图，通过旋转特征即可生成主体结构，但是草图绘制阶段需要严格控制各个段的直径、

　　高度比例以及过渡圆弧的曲率，尤其是过渡段的圆弧需要和上下两段的圆柱面相切，避免生成的曲面出现折痕，影响后续的模具加工——如果是采用注塑工艺生产，曲面的折痕位置会在注塑冷却过程中出现应力集中，导致成品出现翘曲、白痕等缺陷；如果是采用吹塑工艺，相切的曲面可以保证型坯吹胀时的壁厚分布均匀，不会出现局部过薄导致的强度不足问题。另外在结构细节上，瓶身的外表面没有做额外的防滑筋或者凹凸纹理，这种光面设计一方面可以降低模具的加工难度，减少模具的抛光成本，另一方面光面的瓶身更方便贴附产品标签，标签粘贴后不会因为表面凹凸出现气泡、翘边的问题，适合需要在外表面印刷产品信息、粘贴标识的应用场景。针对不同的使用场景，这个基础结构还可以做针对性的调整，比如用于存储易挥发物料时，可以在瓶口位置增加密封槽结构，加装密封圈提升密封性能；用于存储高粘度物料时，可以适当加大瓶口直径，方便物料的取用和瓶内清洁；用于需要堆叠存储的场景时，可以在瓶底设计与瓶盖配合的定位凹槽，让上层瓶体可以卡入下层瓶体的瓶盖位置，提升堆叠时的稳定性，避免滑落。
