CA6140车床专用异形定位连接零件结构

　　在普通卧式车床的进给传动与刀架定位系统中，这类带凸台轴颈的异形安装座零件，承担着传动部件定位、载荷传递与安装基准统一的核心作用，是CA6140系列车床大修、备件替换以及改装升级过程中经常需要测绘复刻的典型结构件。从实际装配场景来看，该零件的方形安装基体四周设置的凹凸卡位结构，并非随意设计的造型，而是为了匹配车床溜板箱或者刀架转盘上的对应定位槽，安装时不需要额外打定位销，依靠周边的卡位结构就能实现周向防转，相比传统的圆柱法兰加销钉的固定方式，这种结构在承受频繁换向的切削冲击载荷时，不会出现销钉剪切断裂、定位偏移的问题，尤其适合车床进给过程中反复正反转、载荷方向频繁切换的工况。

　　设计这类零件的时候，首先要确认的是安装边界尺寸，也就是方形基体的外轮廓尺寸必须和安装位的凹槽完全适配，单边间隙控制在0.02mm到0.05mm之间，间隙过大会导致安装后存在旷量，进给传动时出现反向间隙，直接影响车削螺纹、台阶轴的加工精度；间隙过小则会导致装配困难，维修拆卸时容易拉伤配合面。基体上方伸出的圆柱轴颈，是用来安装传动拨叉或者滚动衬套的配合面，这个轴颈的同轴度相对于安装基准面的跳动必须控制在0.01mm以内，否则会导致衬套偏磨，传动过程中出现卡滞、异响，严重时甚至会造成进给手柄扳动阻力过大，操作手感生涩。

　　从结构受力角度分析，轴颈根部的过渡圆角是设计时不能忽略的细节，很多新手建模时容易直接做成直角连接，实际加工和使用中，这个位置是应力集中区，车床长期承受切削振动的情况下，直角根部很容易萌生疲劳裂纹，最终导致轴颈断裂，因此建模时必须设置R1.5到R2的过渡圆角，同时要保证圆角和圆柱面、安装基面的相切连续，避免加工时出现接刀痕。基体上分布的几个凸起卡位块，高度要和安装槽的深度匹配，装配后卡位块的端面要和安装槽的底面完全贴合，保证整个零件的安装基面压实，不会出现悬空，否则紧固螺栓拧紧后零件会发生微变形，导致上方的轴颈出现倾斜，最终影响传动精度。

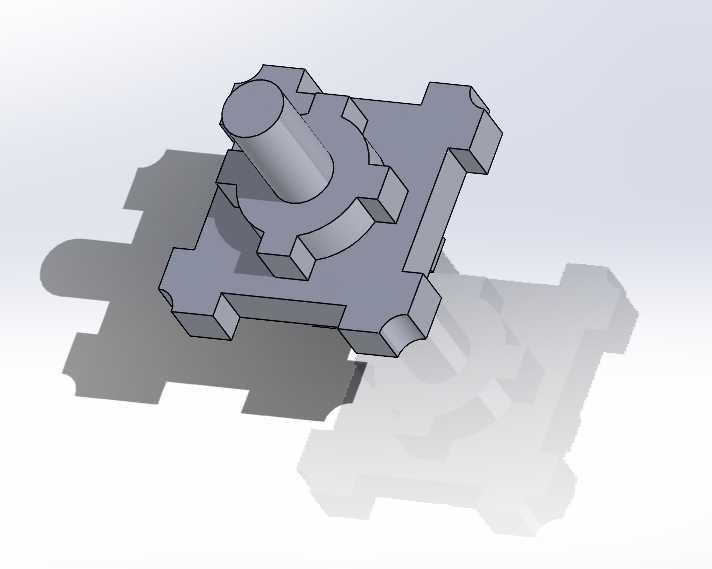

　　在实际测绘复刻这类零件时，还要注意零件下方的让位结构，也就是模型中半透明显示的空腔部分，这个结构是为了避开安装位置下方的突出传动轴或者油管路，设计时不能为了提升零件刚性随意把这个空腔填实，否则装配时会和下方部件发生干涉，甚至会磨破润滑油管造成设备漏油故障。整个零件的材质一般选用45号钢，调质处理到HB220-250，轴颈配合面需要高频淬火，硬度达到HRC45-50，保证长期和衬套摩擦不会出现过快磨损，延长备件的使用寿命。

　　从加工工艺性来看，这个零件的方形基体和周边卡位结构适合采用铣床加工，轴颈部分可以采用车床一次装夹车削成型，保证同轴度要求，根部圆角可以通过成型车刀直接加工出来，不需要后续钳工修磨，这样能有效控制加工精度。建模过程中要注意所有配合面的粗糙度要求，安装基面和轴颈配合面的粗糙度要达到Ra1.6，非配合的外露面可以做到Ra6.3，不需要过高的加工精度，避免不必要的加工成本提升。这类零件虽然看起来结构不算复杂，但每一处结构尺寸都和车床的原有装配精度直接相关，任何一个尺寸的偏差都可能导致整个进给系统的精度下降，因此建模时必须严格对照原有零件的装配关系核对尺寸，不能仅凭外观造型随意估算参数。
