双吊环式机床安装定位固定支座结构

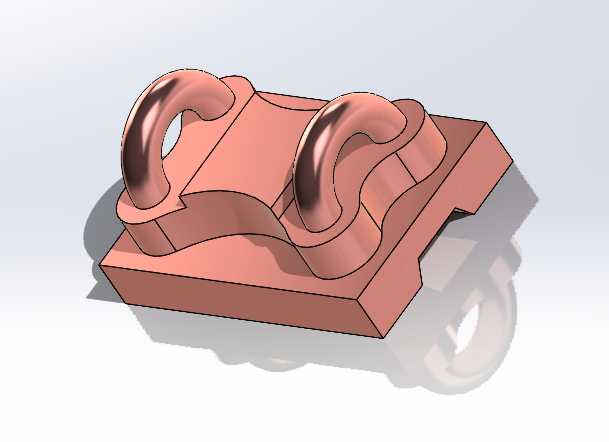

　　该构件属于机床配套的安装固定类五金配件，主要应用在普通卧式车床的床身附属部件定位、小型工装夹具的吊装固定场景中，日常生产里常作为CA6140这类普通车床的配套安装连接件使用，既可以承担部件移位时的吊装受力点作用，也能在设备组装完成后作为相邻部件的定位限位结构使用。从结构设计逻辑来看，底部的带卡槽矩形基座是核心安装基准，基座底面设置的两处凸台卡槽，完全匹配车床床身对应位置的T型槽尺寸，安装时可以直接卡入槽道内，不需要额外加工适配的安装面，卡槽的侧面与槽道侧壁预留0.02mm的配合间隙，既保证安装时可以顺畅滑入定位，又能避免设备运行过程中出现横向窜动。基座上方对称布置的两个弧形吊环，是核心的受力结构，

　　吊环的内孔直径按照常规吊装卸扣的通用尺寸设计，能够适配车间常用的1吨级卸扣直接穿入，不需要额外搭配转接吊具；吊环与基座连接的位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，按照材料力学的受力计算，该过渡位置的圆弧半径取吊环截面直径的1.2倍，能够有效分散吊装时的剪切应力，避免长期受力出现根部断裂的问题。吊环的截面采用圆形变截面设计，靠近基座连接位置的截面直径更大，向吊环顶部逐步收窄，既保证了根部的受力强度，也适当控制了整体构件的重量，不会给安装位置带来额外的负载。从安装边界尺寸来看，基座的整体长宽尺寸控制在120mm*80mm范围内，厚度为15mm，能够完全嵌入CA6140车床床身的T型槽安装区间，

　　不会突出床身表面干涉溜板箱的正常移动行程；两个吊环的中心间距为60mm，对称分布在基座纵向中心线上，吊装时两根吊绳的受力角度可以保持在60度以内，符合起重吊装作业的安全规范要求，不会出现侧向分力过大导致吊环变形的问题。在实际使用场景中，该构件除了承担吊装受力的作用外，日常设备运行时，还可以作为行程限位块的固定基座使用，在吊环内孔中插入限位挡杆，就能配合溜板箱上的行程撞块实现进给行程的硬限位，相比单独安装的限位支架，该结构直接利用床身原有T型槽固定，不需要额外打孔破坏床身结构，调整位置时只需要松开T型槽的锁紧螺母就能沿槽道滑动移位，适配不同加工长度的工件行程限位需求。设计过程中特意将基座的上表面做了中间低两侧高的弧形下沉处理，

　　一方面是为了减少基座与上方安装部件的接触面积，降低平面加工的精度要求，只要保证两个吊环根部的安装平面与底面基准平行即可，中间下沉的区域不需要做高精度铣削，能够有效降低加工成本；另一方面这个弧形下沉的空间可以容纳安装时残留的切削液和铁屑，避免铁屑夹在基座与安装部件之间导致定位精度偏差，日常清理时只需要用压缩空气从侧面吹扫就能将积存在凹槽内的杂物吹出，维护难度很低。构件的所有棱边都做了R1的倒角处理，没有锋利的毛刺边，安装操作时不会划伤操作人员的手套或者手部，符合机械加工车间的安全设计要求。从受力特性来看，该构件采用对称式结构设计，两个吊环的受力载荷可以均匀传递到底部的整个基座平面，不会出现单侧受力偏载的问题，当单个吊环受力时，载荷可以通过基座的实体结构分散到整个安装接触面，局部压强控制在铸铁床身的许用压强范围内，长期使用不会压伤床身的T型槽表面。
