CA6140车床专用异形安装支座结构设计

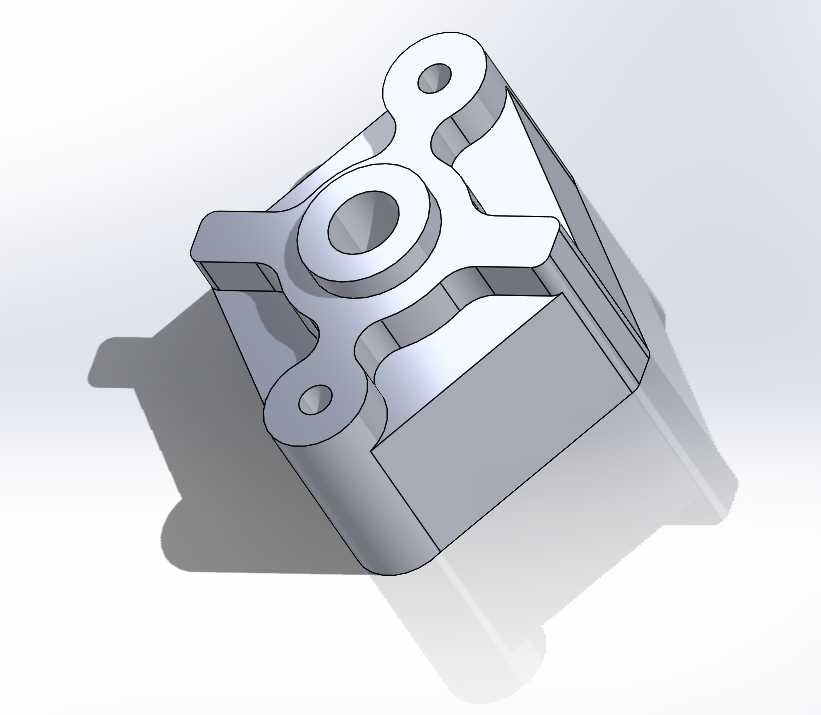

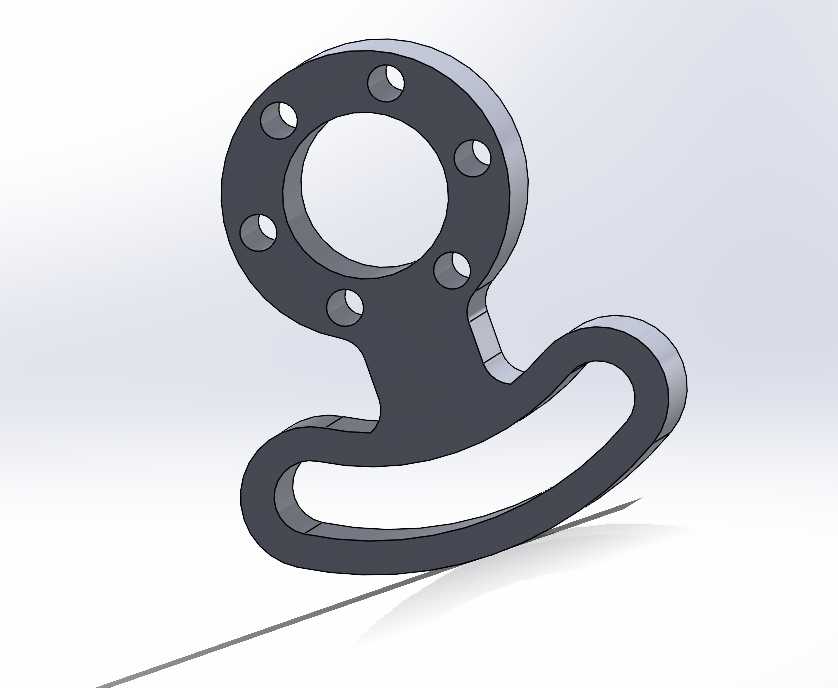

　　在普通卧式车床的进给箱与溜板箱衔接区域，这类异形安装支座承担着定位支撑与载荷传递的核心作用，区别于标准型材类支撑件，其不规则的外形完全适配车床床身预留的不规则安装空间，不会与周边的光杆、丝杆进给机构产生运动干涉。从实际装配场景来看，该零件的三个带孔耳片分别对应床身侧壁的三个螺纹安装点位，中心的阶梯通孔用于穿过传动轴或者安装定位衬套，后方的块状实体部分则直接抵靠在床身的铸造基准面上，抵消切削过程中传递过来的径向与轴向复合载荷。

　　设计阶段首先要匹配CA6140车床原有安装点位的坐标公差，三个耳片的安装孔中心距公差严格控制在IT7级范围内，避免装配时出现孔位错位无法穿装螺栓的问题，耳片与主体连接位置做了渐变式的圆角过渡，没有采用直角衔接结构，从根源上降低应力集中系数，毕竟车床在车削端面、外圆尤其是断续切削工况下，支撑件会承受周期性的冲击载荷，应力集中位置很容易在长期交变载荷下产生疲劳裂纹。中心阶梯孔的同轴度要求控制在0.02mm以内，孔的端面与孔轴线的垂直度公差不超过0.015mm，保证后续装入衬套或者轴类零件时不会出现卡滞、偏磨的问题。

　　零件的整体安装边界完全贴合CA6140床身对应位置的凹陷空间，主体块状部分的厚度经过载荷校核，在承受最大1200N径向载荷时，最大变形量不超过0.008mm，满足车床进给系统的刚度要求，不会因为支撑件变形导致进给传动精度下降。三个耳片的厚度统一设置为8mm，安装孔直径适配M6的内六角圆柱头螺栓，孔口做了1mm的45度倒角，既可以去除加工毛刺，也能在螺栓拧紧时引导螺栓顺畅穿入，避免螺纹乱牙。零件的非安装面全部做了喷砂氧化处理，安装基准面则经过精铣加工，表面粗糙度达到Ra1.6，保证与床身基准面贴合时的接触面积不低于85%，不会出现局部贴合不实导致的支撑松动。

　　从结构优化的角度来看，该零件在非承载区域做了局部的材料去除，也就是耳片之间的内凹结构，在不降低整体结构刚度的前提下，相比实心结构减重约22%，既降低了铸件的材料成本，也减少了床身整体的附加载荷。零件的拔模斜度统一设置为1.5度，适配砂型铸造的工艺要求，后续加工时只需要对安装孔、中心阶梯孔、基准贴合面进行机加工，其余非配合面直接保留铸造表面即可，大幅降低加工工时。在实际运维场景中，这类支座属于车床的易损支撑件，当长期使用出现孔位磨损、支撑面变形时，直接更换该零件即可快速恢复进给系统的装配精度，不需要对床身进行补焊、重新镗孔等复杂维修作业，能有效缩短设备停机维护的时间。

　　建模过程中所有的特征都采用参数化驱动，安装孔位、中心孔尺寸、主体厚度等关键参数都设置了可编辑的参数变量，后续如果需要适配同系列不同规格的车床安装点位，只需要调整对应参数即可快速生成衍生型号的零件模型，不需要重新从零开始绘制结构。所有的棱边除了特意保留的安装基准棱外，都做了R0.5的圆角处理，避免装配和维修过程中尖锐棱边划伤操作人员，也减少零件在搬运、存储过程中因为磕碰导致的棱边缺损问题。
