CA6140车床专用异形锁紧定位零件结构

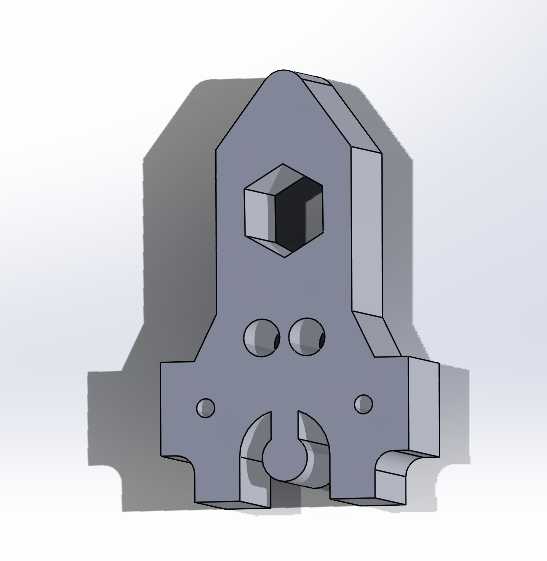

　　该零件为CA6140普通车床进给箱部位配套的锁紧定位构件，实际装配场景位于车床溜板箱与床身导轨配合的侧方调节工位，主要作用是在车床完成进给量调整、刀架位置锁定后，通过该零件的卡合结构实现调节机构的位置固定，避免切削过程中因切削力振动导致调节档位移位，保障车削加工时的进给精度稳定性。从结构设计逻辑来看，零件上部的六边形通孔为锁紧操作的受力位，装配时对应配套的六角锁紧螺柱，操作人员使用标准六角扳手即可完成锁紧与松开操作，该孔位采用贯通式设计，既可以降低零件整体自重，也能避免螺柱装配时出现憋劲、卡滞的问题，孔位周边做了1.5mm的倒角处理，去除加工毛刺的同时，也能引导螺柱顺利穿入，减少装配时的对位难度。

　　零件中部的两个平行等径圆孔为定位销安装孔，孔位的中心距严格匹配车床调节机构上的定位销间距，装配时两个定位销同时穿入对应孔位，可限制零件绕锁紧螺柱的转动自由度，避免锁紧过程中零件跟转导致的锁紧失效，两个销孔的内壁粗糙度要求控制在Ra1.6以内，保障定位销装配后的配合精度，间隙控制在0.02mm以内，既不会出现装配过紧导致的拆装困难，也不会因间隙过大产生定位窜动。零件下部的开口式半圆卡槽为卡合工位，对应车床调节轴上的环形卡槽位，当锁紧操作时，零件随螺柱旋紧产生轴向位移，下部的半圆卡槽会卡入调节轴的环形槽内，通过卡槽的圆弧面与轴槽的贴合实现轴向位置锁定，卡槽的开口宽度略大于调节轴的轴径，方便装配时直接卡入，

　　无需额外拆卸调节轴即可完成零件的更换维护，卡槽两侧的凸台结构为受力支撑位，锁紧时凸台端面与调节机构的安装基面完全贴合，分散锁紧时的压应力，避免局部应力集中导致的零件变形。零件两侧的对称小圆孔为辅助工艺孔，一方面是加工过程中用于装夹定位的工艺基准，在铣削外形、钻削各孔位时，可通过该孔位穿入定位销固定在工装夹具上，保障各加工面的位置度公差；另一方面在零件拆装维护时，可使用卡簧钳插入该孔位辅助撬动零件，降低拆装难度。从外形尺寸与安装边界来看，零件整体最大宽度控制在62mm以内，最大高度为78mm，最大厚度为12mm，装配后突出安装基面的高度不超过15mm，不会与周边的溜板箱盖板、进给手轮等部件产生运动干涉，零件的所有棱边均做了0.

　　5mm的倒钝处理，避免装配和维护过程中划伤操作人员，同时也能减少应力集中，提升零件的抗疲劳强度。设计过程中充分考虑了车床加工时的工况，零件整体采用45号钢材质，经调质处理后硬度达到HB220-250，具备足够的强度和韧性，能够承受切削过程中产生的振动和冲击载荷，锁紧接触面的硬度满足长期反复锁紧操作的耐磨要求，不会因多次操作出现接触面压溃、磨损导致的锁紧间隙过大问题。在结构优化上，零件非配合面的多余材料做了去除处理，在保障结构强度的前提下尽可能降低零件重量，同时也减少了铣削加工的材料去除量，降低加工成本，各孔位的位置度公差控制在0.03mm以内，保障装配时的互换性，同批次零件无需额外修配即可直接替换安装，减少设备维护的停机时间。
